Sorgun EDV / Bozoklu Güvenlik ve Otomasyon Sistemleri için hazırlanan bu rehber, BFT kapı motorunuza doğru ikaz lambasını seçmenizi ve antenli modellerin farkını anlamanızı sağlar.
Doğru flaşörü nasıl seçersiniz?
Flaşör, kapı açılırken ve kapanırken çevreyi uyaran ikaz lambasıdır. İlk seçim kontrol kartının flaşör çıkış voltajıdır: 24V çıkış için Radius BT, 230V çıkış için Radius AC kullanılır. BT serisi motorlarımız genellikle 24V, AC serisi motorlarımız 230V flaşörle eşleşir. Motorun şebekeden 230V alması, aksesuar çıkışının da 230V olduğu anlamına gelmez.
Motor etiketiyle birlikte kartın modelini ve kılavuzdaki LAMP/FLASH/AUX bağlantısını kontrol edin. Kart değişimi, çıkış programı veya ülkeye özgü sürüm standart eşleşmeyi değiştirebilir.

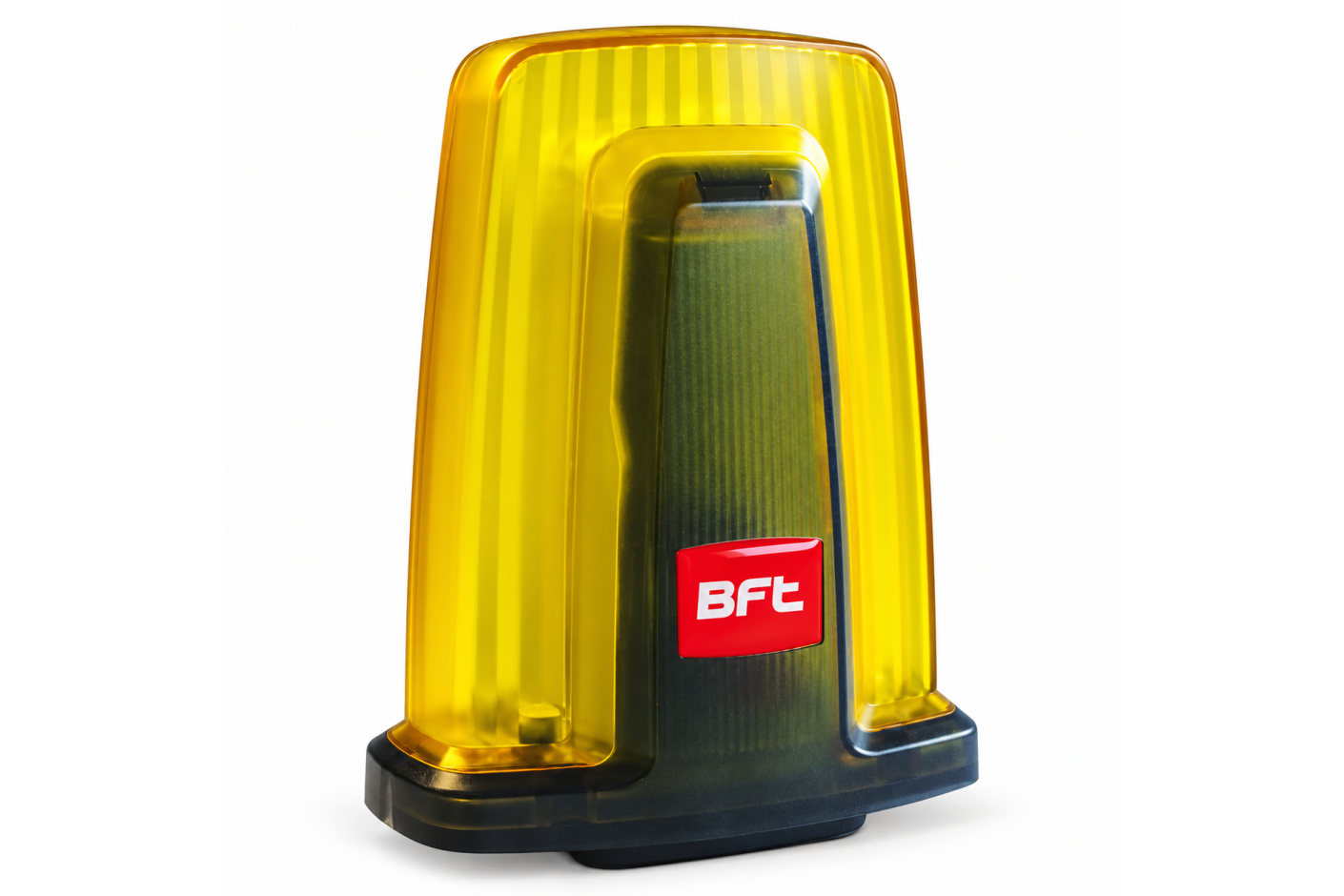

BFT Radius LED flaşör seçenekleri
| Flaşör | Besleme | Anten | Seçenek |
|---|---|---|---|
| Radius LED BT A R1 | 24V | Var | 24V antenli flaşör |
| Radius LED BT A R0 | 24V | Yok | 24V antensiz flaşör |
| Radius LED AC A R1 | 230V | Var | 230V antenli flaşör |
| Radius LED AC A R0 | 230V | Yok | 230V antensiz flaşör |
| Radius LED BT A R1 W | 24V | Var | Beyaz ışıklı sürüm; mağazamızda ayrı ürün olarak sunulmuyor |
| Radius LED AC A R1 120 | 120V | Var | 120V sürüm; Türkiye’deki 230V modellerle karıştırmayın |
R1 dahili alıcı antenini, R0 antensiz sürümü belirtir. W sürümü beyaz ışıklıdır. Anten ve renk seçimi besleme voltajı seçiminin yerine geçmez. Radius ailesinde IP44 koruma ve LED ışık bulunur.
Hangi BFT motoruna hangi flaşör olur?
| Motor | Uygun flaşör ailesi |
|---|---|
| Deimos BT B400/B600 | 24V Radius BT A R1 veya R0 |
| Deimos BT B400/B600 | 24V Radius BT A R1 veya R0 |
| Deimos AC A800 SL DN | 230V Radius AC A R1 veya R0 |
| Ares BT B1000/B1500 | 24V Radius BT A R1 veya R0 |
| Ares BT B1000/B1500 | 24V Radius BT A R1 veya R0 |
| Ares Veloce Smart BT A500/A1000 | 24V Radius BT A R1 veya R0 |
| Ares Veloce Smart BT A500/A1000 | 24V Radius BT A R1 veya R0 |
| Icaro Smart AC A2000 | 230V Radius AC A R1 veya R0 |
| Icaro Veloce Smart AC A1000/A2000 | 230V Radius AC A R1 veya R0 |
| Icaro Veloce Smart AC A1000/A2000 | 230V Radius AC A R1 veya R0 |
Tablo mağazamızdaki standart kontrol kartlı setler içindir. Son kontrol kartın bağlantı şemasıyla yapılır. Fotosel farklı bir aksesuardır: Compacta A20-180 fotosel takımı düşük voltajlı aksesuar beslemesine bağlanır; doğrudan şebeke girişine bağlanmaz.
Flaşörün anteni kumanda menzilini nasıl etkiler?
Radius R1 modellerindeki 433,92 MHz anten, uygun koaksiyel bağlantıyla kontrol kartının radyo alıcısına bağlanır. Lambanın besleme uçları ve anten bağlantısı birbirinden ayrıdır. Doğru konumlandırma ve kablolama, motor gövdesi içindeki zayıf alım koşullarını iyileştirebilir; her kurulum için aynı metre artışı vaat edilemez.
Kısa menzilde önce kumanda pilini, anten kablosunun bağlantısını, metal kutuların etkisini ve radyo parazitini değerlendirin. Flaşörü görünür bir konuma yerleştirin. Mevcut sistemde ayrı harici anten varsa R0 seçeneği yeterli olabilir.
Bağlantıda dikkat edilecekler
Voltajı yanlış flaşör seçmeyin. Enerjiyi kesmeden bağlantı yapmayın; 230V bağlantıları uygun elektrik güvenliği bilgisiyle yapılmalıdır. Kontrol kartındaki çıkışın akım/güç sınırını ve AUX çalışma ayarını kılavuzdan kontrol edin. Montaj bittikten sonra hem ışık uyarısını hem kapının güvenlik elemanlarını test edin.
BFT flaşörler hakkında sık sorulan sorular
24V motorun şebeke girişi 230V ise hangi flaşör seçilir?
Kontrol kartının flaşör çıkışına bakılır. 24V çıkış varsa 24V Radius BT seçilir; şebeke girişine bakılarak 230V lamba seçilmez.
R1 flaşör kumanda alıcısı mıdır?
R1’de anten vardır. Anten, kontrol kartındaki alıcıya bağlanır; tek başına kumanda alıcısı veya kapı kontrol ünitesi değildir.
Antensiz R0 alınca kumanda çalışmaz mı?
Kumanda, uygun kart/alıcı ve mevcut anten sistemiyle çalışır. R0 yalnız dahili anten taşımayan ikaz lambasıdır.
Beyaz Radius flaşör de var mı?
Evet, BT A R1 W 24V ve antenli beyaz ışıklı sürümdür. Bu rehberde açıklanır, ancak mağazamızda ayrı ürün olarak eklenmemiştir.
Kumanda seçimi için BFT kumandaları rehberini, motor seçimi için yana kayar kapı motorlarını inceleyin.
