Nice Run 1800 motorlu yana kayar kapı seti. 1800 kg sınıfı; 230V besleme sınıfı. Motor ve kit parçaları aşağıdaki paket listesinde belirtilmiştir.
Endüstriyel yana kayar kapılarda AC motorla çalışan bir set alternatifidir. Sık geçişlerde izin verilen çevrim sayısı, kanadın boyuna ve yüküne göre kontrol edilir.
1800kg kapasite sınıfını ve Sanayi Tipi kullanımını birlikte değerlendirin. Ray ve tekerlekler kapının elle rahat hareket etmesini sağlamalıdır. Açıklanan hız ve çalışma kapasitesi, yük ve ayar koşullarına bağlıdır. Kremayer uzunluğu motorun izin verdiği kapı uzunluğundan farklıdır.
| Model | Kapı Ağırlığı | Motor Hızı | Motor Voltaj Tipi |
|---|---|---|---|
| Nice Run 1800 Kapı Motoru Seti | 1800kg | 8.4m/dakika | 230V |
| Nice Thor 1500 Kapı Motoru Seti | 1500kg | 9.6 m/dakika | 230V |
| Nice Run 1500 Kapı Motoru Seti | 1500kg | 15 m/dakika | 24V |
Bu karşılaştırma ürün seçimine yardımcı olur. Farklı motorların kontrol kartları ve aksesuarları otomatik olarak birbirinin yerine kullanılamaz; koşullu teknik değerler ürün açıklamalarında belirtilmiştir.
Bu ürün bir motor setidir. İlave kremayer, batarya veya telefon kontrol arayüzü yalnız paket listesinde belirtiliyorsa dahildir. INTI/MYGO4 kumanda seçimi teslimat öncesinde teyit edilir.
| Motor ve aktarım sistemi | 230 V AC motorlu, kendinden kilitlemeli elektromekanik redüktörlü motor |
|---|---|
| Elektrik bağlantısı | 230–250 V AC, 50/60 Hz |
| Güç / akım | Kalkışta 700 W / 3 A; nominal yükte 400 W / 1,8 A |
| Hareket hızı ve koşulu | Sabit; yüksüz 0,17 m/sn, nominal yükte 0,14 m/sn |
| Kalkış torku / kuvveti | 40 Nm / 1110 N |
| Nominal tork / hareket kuvveti | 20 Nm / 560 N |
| Azami kanat ağırlığı | 1800 kg |
| Azami kanat boyu | 15 m |
| Kullanım sınırı | 6 m’ye kadar 42, 9–12 m’de 21, 12–15 m’de 17 çevrim/saat (500 kg üzeri kapılarda azalır) |
| Maks. kesintisiz çalışma | 40 dakika |
| Yavaşlama | Opsiyonel (yavaşlamada motor nominal kuvvetin yarısını kullanır) |
| Limit switch | Elektromekanik; kremayere takılan açma/kapama braketleriyle |
| Kumanda alıcısı | Nice OXIBD soketli alıcı (pakete dahil) |
| Güvenlik bağlantısı | BlueBUS (2 kablo, 15 cihaza kadar) |
| Pinyon | Z18, modül 4 (opsiyonel Z12, modül 6) |
| Koruma sınıfı | IP44 |
| Çalışma sıcaklığı | -20 °C / +50 °C |

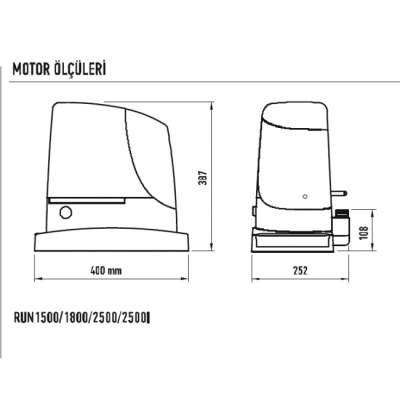

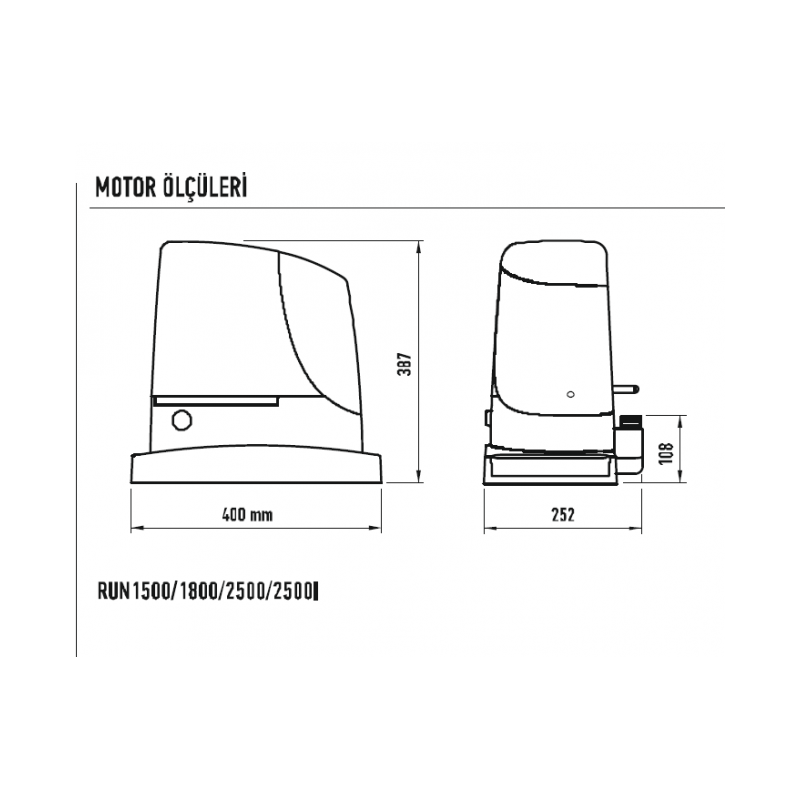

| Ölçüler / Ağırlık | 400 × 255 × 390 mm (h) / 24,5 kg |
Hız ve çevrim değerleri belirtilen yük ve kanat boyu koşullarına aittir. Kapasite, her kapının aynı hızda ve aynı sıklıkta çalışacağını göstermez.
BlueBUS kullanan bu sette fotosel için BlueBUS uyumlu model seçilir. Sadece aynı marka veya aynı frekans, kumanda uyumu için yeterli değildir.
Yedek kart ve dişli seçiminde motorun tam kodu ile kart revizyonu eşleştirilir. Genel kumanda, fotosel veya batarya kodları tüm Nice motorlar için ortak değildir.
Ray üzerinde yana kayan kapılar için hazırlanmıştır. Kanatlı veya seksiyonel kapılarda aynı motor kullanılmaz.
Sadece kapının ağırlığını bilmek yeterli mi?Hayır. Kanat boyu, ray sürtünmesi, tekerleklerin durumu ve geçiş sıklığı birlikte değerlendirilir. Kapı elle zor ilerliyorsa önce mekanik sorun giderilir.
Elektrik kesildiğinde kapıyı açabilir miyim?Motorun manuel serbest bırakma sistemi kendi kılavuzuna göre kullanılır. Batarya ancak bu motorun desteklediği uygun aksesuarla eklenebilir; standart sete dahil olduğu varsayılmaz.
Mevcut kumandamı kullanabilir miyim?Kumanda protokolü ve alıcının desteklediği kodlama eşleşmelidir. Model adından veya frekanstan tek başına uyumluluk sonucu çıkarılmaz.
Kurulumda nelere dikkat edilmelidir?Motor, kremayer ve güvenlik aksesuarları birlikte kurulur. Montaj sonrası hareket, fotosel, kuvvet ayarı ve manuel açma kontrolleri yetkin uygulayıcı tarafından tamamlanır.
Belgelerde farklı gerilim ve üretim sürümleri yer alabilir. Teslim edilen motorun etiketiyle aynı sürüm esas alınır.
Nice yana kayar motorları kapı ağırlığına, kullanım yoğunluğuna ve motor voltajına göre farklı serilere ayrılır. 24 V DC ve 230 V AC modellerin besleme, akü ve kontrol özellikleri farklıdır. Saatte 40 ve üzeri açma-kapama gereken girişlerde Robus ve Run serilerinin bu döngüyü karşılayan modeli seçilmelidir; bütün seriye aynı kapasite uygulanmaz.

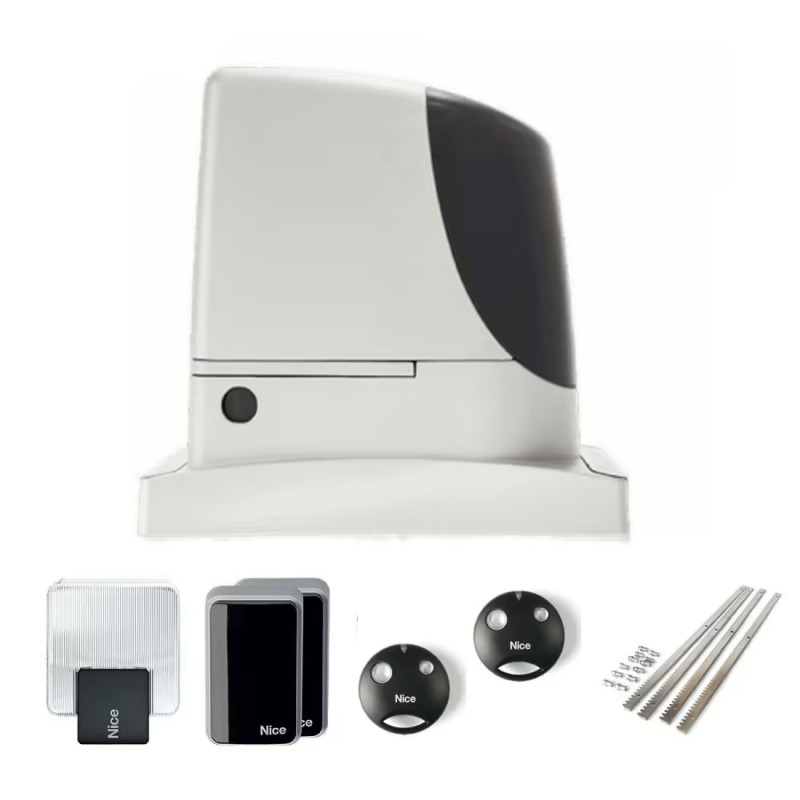

Kit ürünlerde motorun yanında fotosel, flaşör, kumanda ve kremayer bulunur. Parçaların modeli ve miktarı ürünün Paket İçeriği bölümünde belirtilir.
Önce kapı ağırlığına, ardından kullanım sıklığına bakın. Müstakil ev ve 400 kg’a kadar kapılar için Road 400; daha düşük yoğunluklu girişlerde kapasitesine uygun Robo veya Rox; site, apartman ve işyeri girişlerinde üreticinin döngü sınırına uygun Robus ya da Run modelleri değerlendirilebilir. 4000 kg sınıfındaki endüstriyel kapılar için TUB 4000 ayrı bir seçenektir. Yalnız kilogram değeriyle seçim yapmayın.
Nice yana kayar kitlerinde motor ve kontrol ünitesiyle birlikte 1 takım fotosel, 1 flaşör, 2 kumanda ve kremayer dişli bulunur. Fotosel, flaşör, kumanda modeli ve kremayer miktarı seriye göre değişir; satın aldığınız ürünün Paket İçeriği bölümünü esas alın. Tek motor satışında bu parçalar ayrıca seçilir.
HS modeller hızlı açılıp kapanma için geliştirilmiştir. Robus 500 HS ve 600 HS için 44 cm/sn, Run 1200 HS için 37 cm/sn, Run 400 HS için 70 cm/sn azami hız değerleri belirtilir. Bu değerler model, yük ve ayar koşullarına bağlıdır; nominal yükte hız düşebilir. Standart Robus modelleri nesline göre yaklaşık 28–34 cm/sn, Robo ve Rox modelleri yaklaşık 18 cm/sn sınıfındadır. Kesin değer için ürünün teknik tablosunu kontrol edin.
Yeni nesil Robus (RBS) modellerinde çift yönlü alıcı kontrol kartına dahildir. Eski kasa Robus kitlerinde alıcı işlevi soketli OXIBD alıcıyla sağlanabilir. Paket sürümü ve takılı alıcı farklılık gösterebileceğinden yedek parça ve kumanda alırken motorun ve alıcının model kodunu kontrol edin.
Motorun manuel kilidi açıldığında kapı elle hareket ettirilebilir. 24 V DC motorlu ve üreticinin akü desteği sunduğu Road, Robus ve uygun Run modellerinde, modele özel opsiyonel akü kiti kullanılabilir. Run serisinin tüm modelleri 24 V değildir; Robo, Rox, Thor ve 230 V AC Run modelleri için aynı akü seçeneği geçerli kabul edilmemelidir. Uyumlu akü kodunu kılavuzdan doğrulayın.
Kurulum adımları ürün kılavuzunda anlatılır. Mekanik montaj, kapının dengesi ve güvenlik testleri de kurulumun parçasıdır. Elektrik bağlantısını enerji kesilmişken, uygun koruma ve doğru topraklama ile yetkin bir elektrikçiye yaptırın. TUB 4000 gibi üç fazlı modellerde faz bağlantısını elektrikçi yapmalıdır. Güvenlik ayarları ve fotosel testleri tamamlanmadan sistemi kullanmayın. Takıldığınız noktada mesai saatlerinde bize ulaşabilirsiniz.
