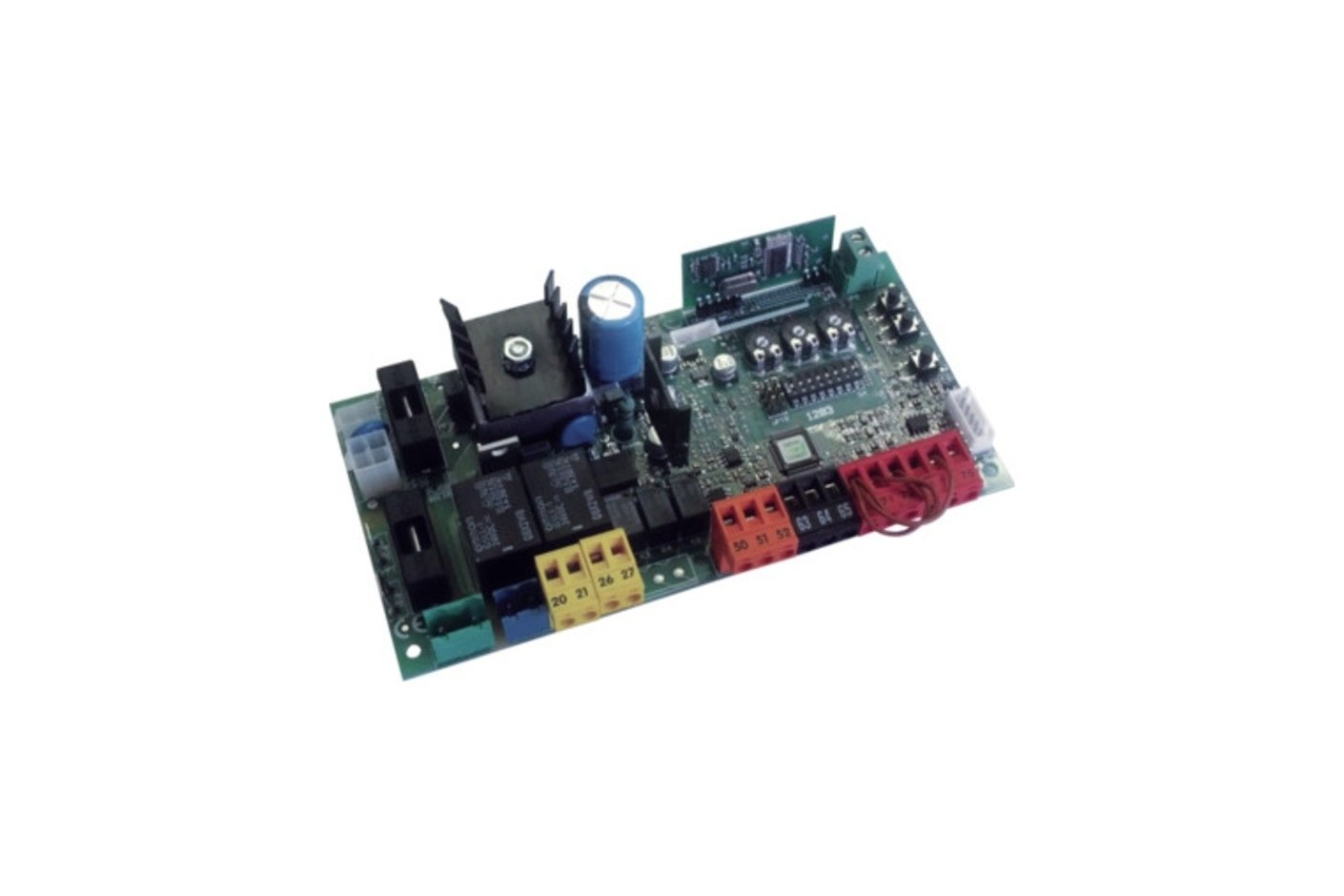

Sorgun EDV / Bozoklu Güvenlik ve Otomasyon Sistemleri için hazırlanan bu rehber, Trimmer ve DIP switch üzerinden otomatik kapanma, kuvvet ve son yaklaşma yavaşlaması ayarlanır. Yavaşlama bölgesi ayarı, normal hareket hızının ayarlanmasıyla aynı özellik değildir.
Hangi motorda hangi kart kullanılır?
| Motor | Kontrol kartı | Yedek parça kodu |
|---|---|---|
| Deimos BT B400 | HAMAL BT A Deimos BT B400 | I700141 10001 |
| Deimos BT B600 | HAMAL BT A Deimos BT B600 | I700142 10001 |
| Ares BT B1000 | HAMAL BT A Ares BT B1000 | I700145 10001 |
| Ares BT B1500 | HAMAL BT A Ares BT B1500 | I700146 10001 |
Bağlantı şemasını okuyun

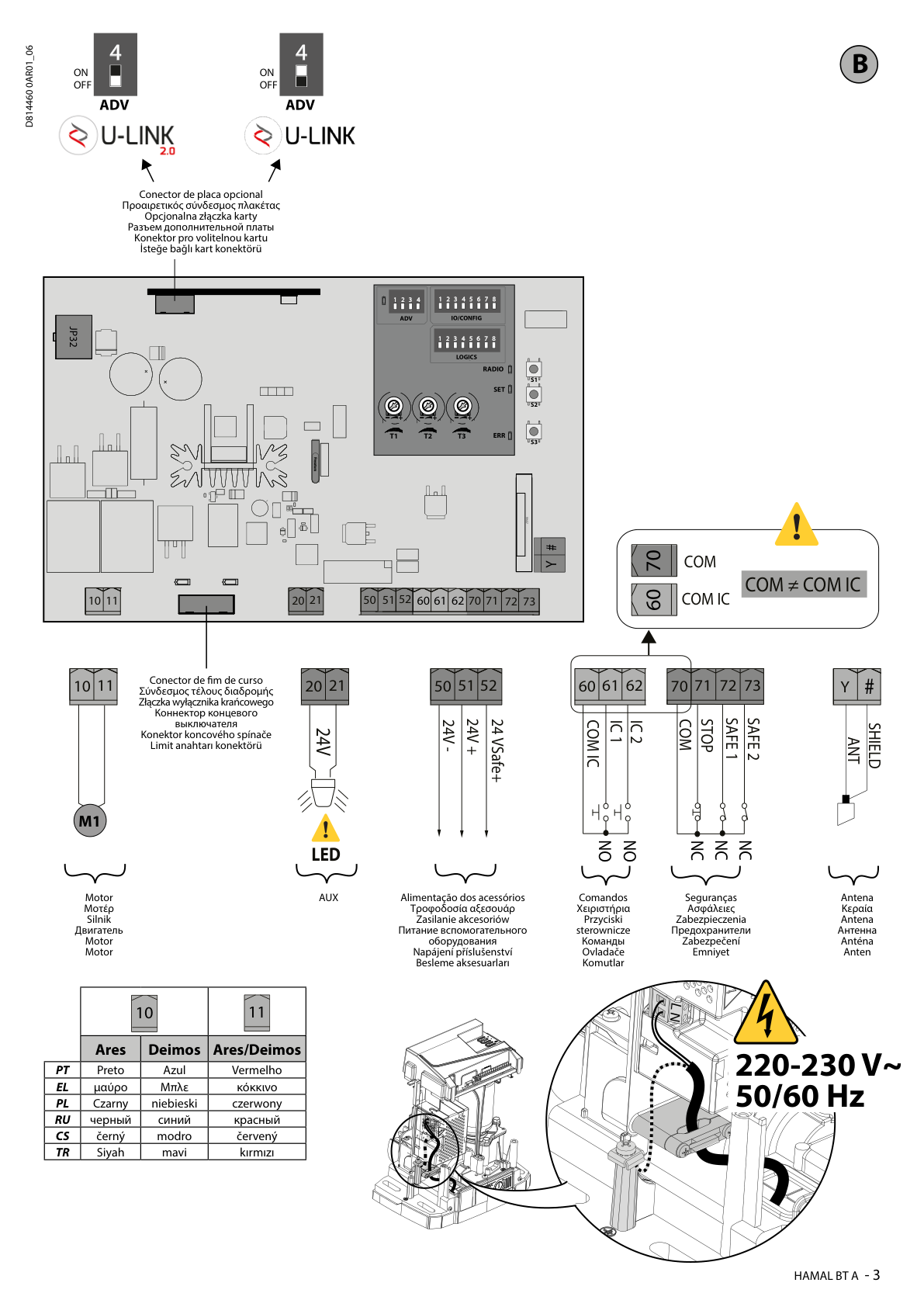

Aşağıdaki şema üreticinin HAMAL kılavuzundan alınmıştır. Kart üzerindeki baskı, terminal numaraları ve tam sürüm ile birlikte okunmalıdır. Aynı numaralı girişin farklı kart ailesinde aynı işlevi taşıdığı varsayılmaz.
Temel terminal grupları
- 10–11: 24V motor bağlantısı.
- 20–21: 24V LED flaşör çıkışı.
- 50–51–52: aksesuar beslemesi ve test edilen güvenlik cihazı beslemesi.
- 60–61–62: komut ortak ucu, IC1 ve IC2.
- 70–71–72–73: güvenlik ortak ucu, STOP, SAFE1 ve SAFE2.
- Y / #: anten ve ekranlama.
Kumanda, fotosel ve flaşör seçimi
Mitto Cool C2 ve Compacta fotosel ürün bilgilerini kart kılavuzuyla birlikte inceleyin. 24V Radius LED BT flaşör, bu kart ailesinin ilgili çıkışı için seçilir. Flaşör ve anten rehberinde model eşleşmelerini görebilirsiniz.
Kart değişiminden sonra kontrol
- Enerjiyi kesin; şebeke bağlantılarını yetkili elektrikçiyle kontrol edin.
- Eski kartın model kodunu, bağlantılarını ve ayarlarını kaydedin.
- Yeni kartta limitler, fotosel ve emniyet girişlerini kılavuza göre yapılandırın.
- Gerekli otomatik ayar ve kumanda kayıtlarını yapın.
- Açma, kapama, engel algılama ve acil durdurma testlerini tamamlayın.
Sık sorulan sorular
Aynı voltajdaki başka kartı kullanabilir miyim?
Voltaj tek başına yeterli değildir. Motor, limit sistemi, yedek parça kodu ve kart yazılımı birlikte eşleşmelidir.
Kart değişimi kapının hızını artırır mı?
Motorun fabrika sınırı ve mekanik koşulları korunur. Farklı kart takmak, motorun hız veya ağırlık kapasitesini yükselten bir işlem değildir.
Bağlantı şemasını nereden indirebilirim?
Yukarıdaki kart ürünlerinin Dosya Ekleri sekmesinde modele uygun seçilmiş kılavuz ve katalog sayfaları bulunur.
Teknik kaynaklar
Orijinal BFT HAMAL BT A D814460 0AR01_06 (2026), Türkçe bölüm. Şema, bu belgenin ilgili sayfasıdır; seçilmiş PDF bölümleri kart ürünlerine eklenmiştir.
