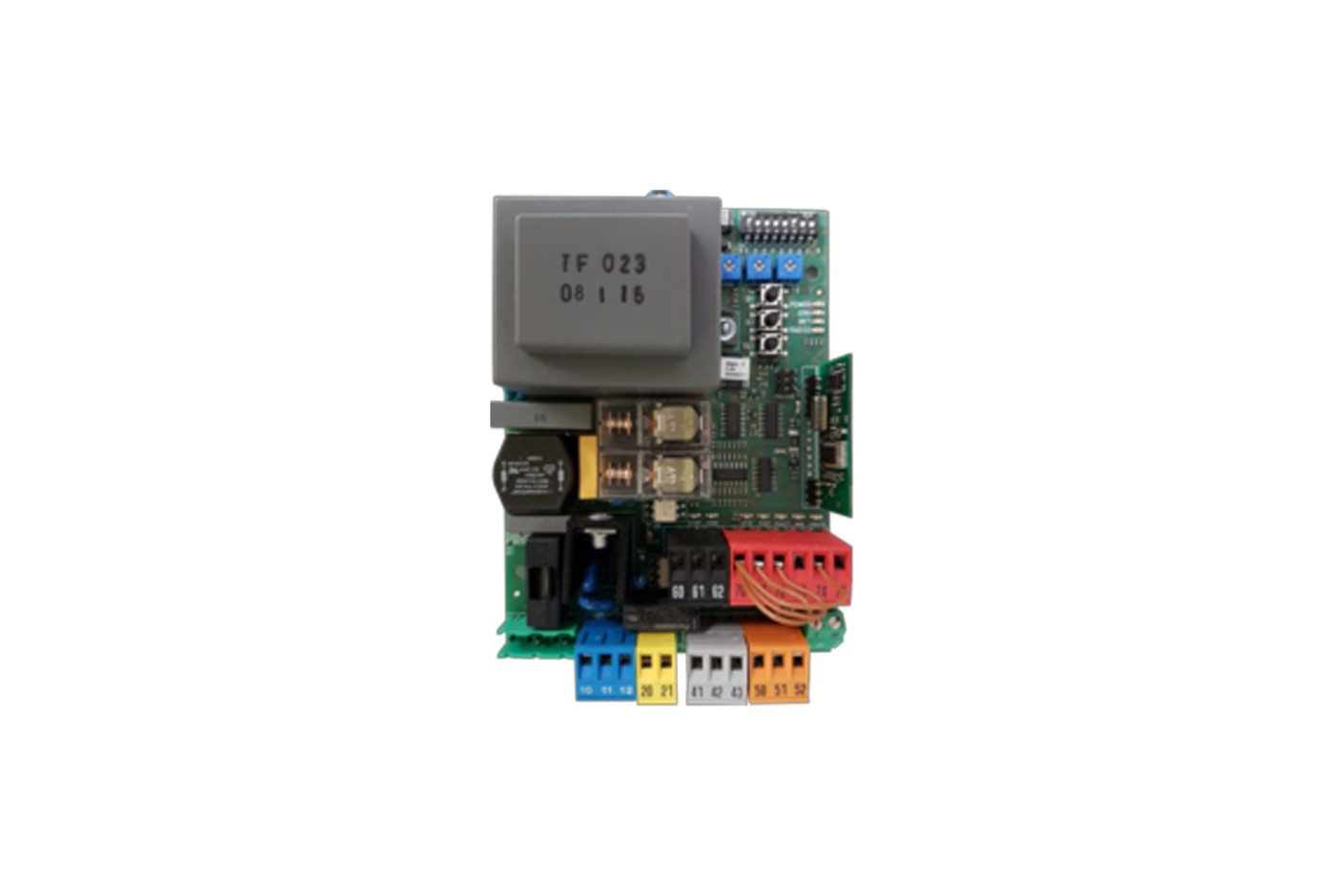

Sorgun EDV / Bozoklu Güvenlik ve Otomasyon Sistemleri için hazırlanan bu rehber, SHYRA-F, Deimos AC A800 SL DN için 230V motoru yönetir. Fotosel beslemesi 24V, flaşör çıkışı 230V olduğundan bu bağlantılar birbirine karıştırılmamalıdır.
Hangi motorda hangi kart kullanılır?
| Motor | Kontrol kartı | Yedek parça kodu |
|---|---|---|
| Deimos AC A800 SL DN | SHYRA-F-800SLDN | I700081 10001 |
Bağlantı şemasını okuyun

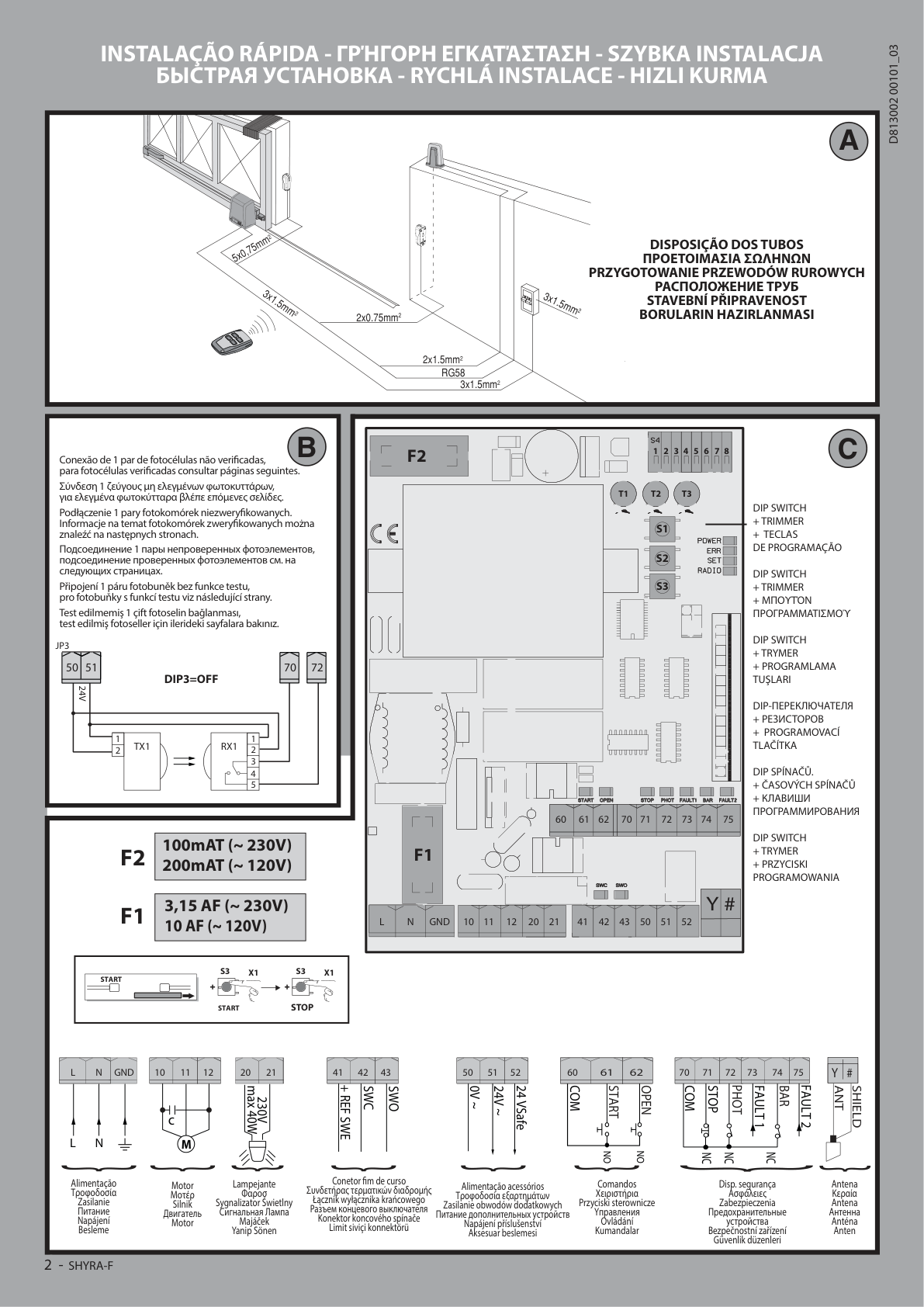

Aşağıdaki şema üreticinin SHYRA kılavuzundan alınmıştır. Kart üzerindeki baskı, terminal numaraları ve tam sürüm ile birlikte okunmalıdır. Aynı numaralı girişin farklı kart ailesinde aynı işlevi taşıdığı varsayılmaz.
Besleme ve emniyet bağlantıları
- L / N: şebeke giriş grubu.
- 10–11–12: motor ve kondansatör bağlantısı.
- 20–21: 230V flaşör çıkışı; 24V flaşör bağlanmaz.
- 41–42–43: motor son konum anahtarları.
- 50–51–52: düşük gerilimli aksesuar ve test beslemesi.
- START, OPEN, STOP, PHOT ve BAR: komut ve güvenlik girişleri.
Kumanda, fotosel ve flaşör seçimi
Mitto Cool C2 ve Compacta fotosel ürün bilgilerini kart kılavuzuyla birlikte inceleyin. 230V Radius LED AC flaşör, bu kart ailesinin ilgili çıkışı için seçilir. Flaşör ve anten rehberinde model eşleşmelerini görebilirsiniz.
Kart değişiminden sonra kontrol
- Enerjiyi kesin; şebeke bağlantılarını yetkili elektrikçiyle kontrol edin.
- Eski kartın model kodunu, bağlantılarını ve ayarlarını kaydedin.
- Yeni kartta limitler, fotosel ve emniyet girişlerini kılavuza göre yapılandırın.
- Gerekli otomatik ayar ve kumanda kayıtlarını yapın.
- Açma, kapama, engel algılama ve acil durdurma testlerini tamamlayın.
Sık sorulan sorular
Aynı voltajdaki başka kartı kullanabilir miyim?
Voltaj tek başına yeterli değildir. Motor, limit sistemi, yedek parça kodu ve kart yazılımı birlikte eşleşmelidir.
Kart değişimi kapının hızını artırır mı?
Motorun fabrika sınırı ve mekanik koşulları korunur. Farklı kart takmak, motorun hız veya ağırlık kapasitesini yükselten bir işlem değildir.
Bağlantı şemasını nereden indirebilirim?
Yukarıdaki kart ürünlerinin Dosya Ekleri sekmesinde modele uygun seçilmiş kılavuz ve katalog sayfaları bulunur.
Teknik kaynaklar
Orijinal BFT SHYRA AC F SL D813002 00101_03. Şema, bu belgenin ilgili sayfasıdır; seçilmiş PDF bölümleri kart ürünlerine eklenmiştir.
