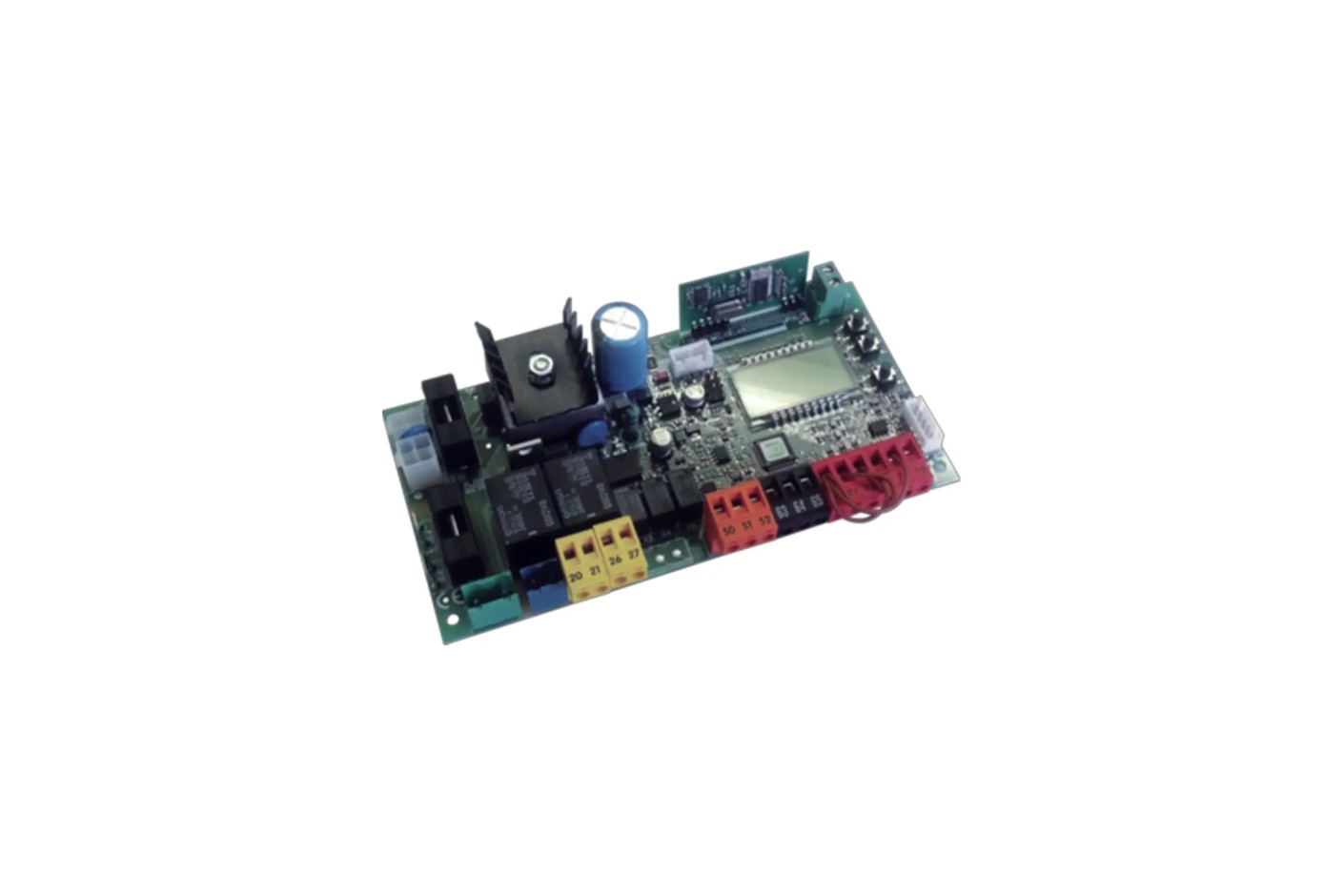

Sorgun EDV / Bozoklu Güvenlik ve Otomasyon Sistemleri için hazırlanan bu rehber, LCD ekranlı MERAK kartlarında A500 için V ve A1000 için 18D sürümü ayrı ürün kodlarıyla eşleşir. Ekran menüsünden parametreler ve çalışma mantığı düzenlenir.
Hangi motorda hangi kart kullanılır?
| Motor | Kontrol kartı | Yedek parça kodu |
|---|---|---|
| Ares Veloce Smart BT A500 | MERAK BT A V | I700096 10001 |
| Ares Veloce Smart BT A1000 | MERAK BT A 18D | I700128 10001 |
Bağlantı şemasını okuyun

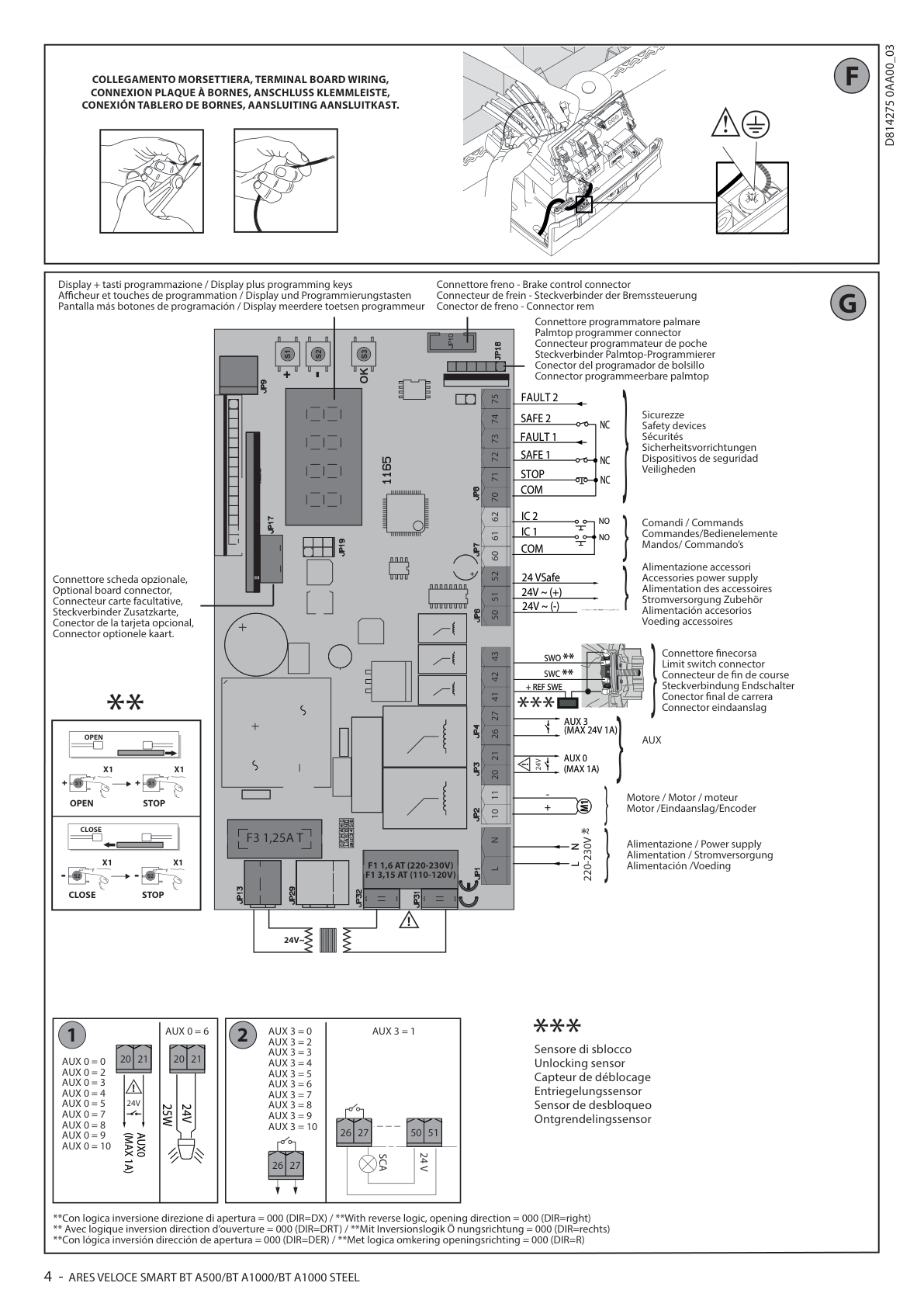

Aşağıdaki şema üreticinin MERAK kılavuzundan alınmıştır. Kart üzerindeki baskı, terminal numaraları ve tam sürüm ile birlikte okunmalıdır. Aynı numaralı girişin farklı kart ailesinde aynı işlevi taşıdığı varsayılmaz.
Ekran, yardımcı çıkışlar ve güvenlik
LCD ekran kart parametrelerinin ve hata durumlarının okunmasını sağlar. AUX çıkışlarının işlevi menü yapılandırmasına göre değişebilir. Şebeke, motor, düşük gerilimli aksesuar ve güvenlik terminal grupları orijinal şemadaki yerlerine göre ayrılmalıdır. Fotosel test modu ile fotoselin gerçek bağlantı düzeni eşleşmelidir.
Kumanda, fotosel ve flaşör seçimi
Mitto Cool C2 ve Compacta fotosel ürün bilgilerini kart kılavuzuyla birlikte inceleyin. 24V Radius LED BT flaşör, bu kart ailesinin ilgili çıkışı için seçilir. Flaşör ve anten rehberinde model eşleşmelerini görebilirsiniz.
Kart değişiminden sonra kontrol
- Enerjiyi kesin; şebeke bağlantılarını yetkili elektrikçiyle kontrol edin.
- Eski kartın model kodunu, bağlantılarını ve ayarlarını kaydedin.
- Yeni kartta limitler, fotosel ve emniyet girişlerini kılavuza göre yapılandırın.
- Gerekli otomatik ayar ve kumanda kayıtlarını yapın.
- Açma, kapama, engel algılama ve acil durdurma testlerini tamamlayın.
Sık sorulan sorular
Aynı voltajdaki başka kartı kullanabilir miyim?
Voltaj tek başına yeterli değildir. Motor, limit sistemi, yedek parça kodu ve kart yazılımı birlikte eşleşmelidir.
Kart değişimi kapının hızını artırır mı?
Motorun fabrika sınırı ve mekanik koşulları korunur. Farklı kart takmak, motorun hız veya ağırlık kapasitesini yükselten bir işlem değildir.
Bağlantı şemasını nereden indirebilirim?
Yukarıdaki kart ürünlerinin Dosya Ekleri sekmesinde modele uygun seçilmiş kılavuz ve katalog sayfaları bulunur.
Teknik kaynaklar
Orijinal BFT ARES VELOCE SMART BT montaj kılavuzu ve BFT katalog sayfa 101. Şema, bu belgenin ilgili sayfasıdır; seçilmiş PDF bölümleri kart ürünlerine eklenmiştir.
