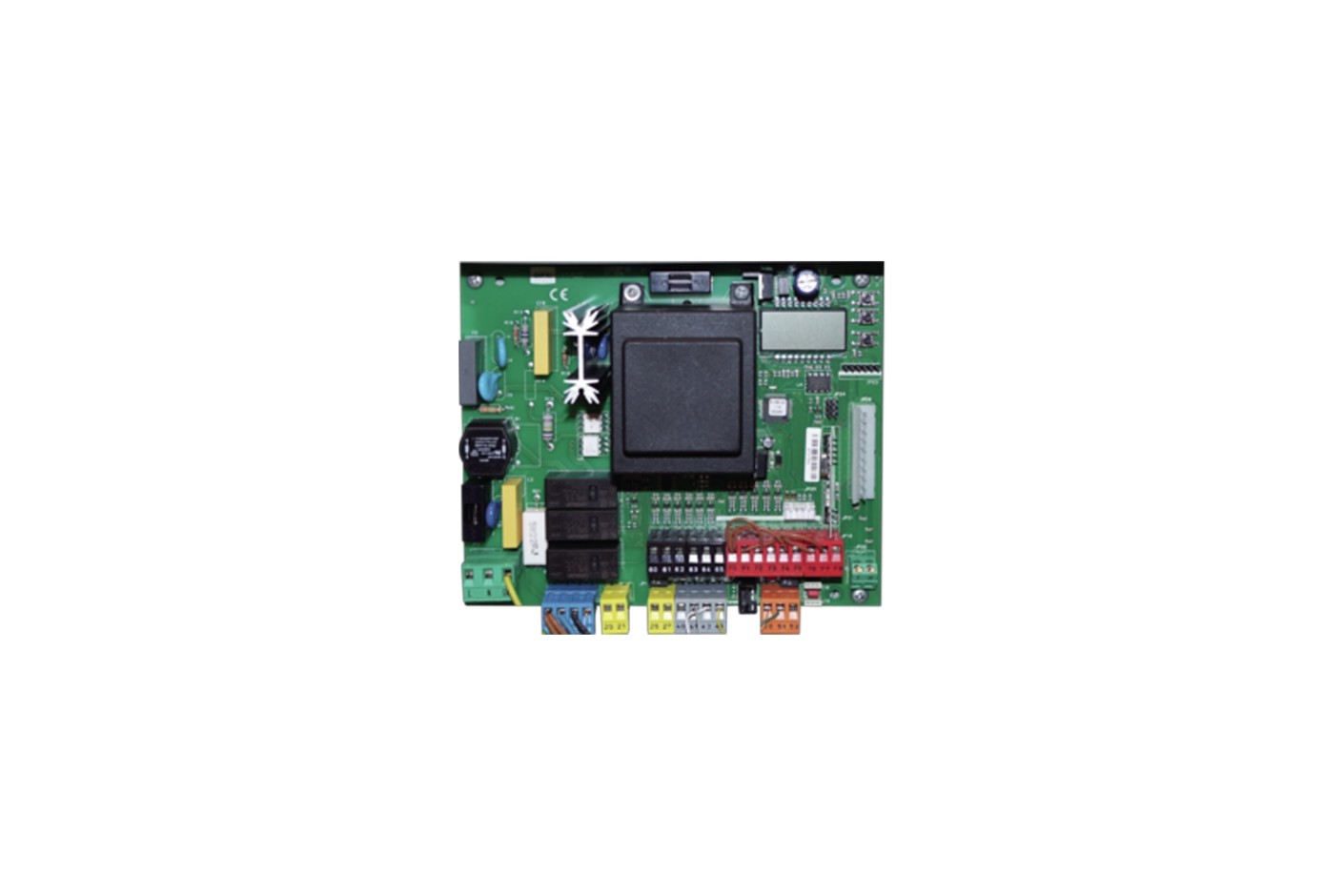

Sorgun EDV / Bozoklu Güvenlik ve Otomasyon Sistemleri için hazırlanan bu rehber, Icaro Smart A2000 için L02, Veloce A1000 için SV, Veloce A2000 için SV 18D seçilir. Kartların gövde fotoğrafı benzer olsa da ürün kodu ve yazılım sürümü farklıdır.
Hangi motorda hangi kart kullanılır?
| Motor | Kontrol kartı | Yedek parça kodu |
|---|---|---|
| Icaro Smart AC A2000 | LEO B CBB L02 | I700073 10001 |
| Icaro Veloce Smart AC A1000 | LEO B CBB SV | I700098 10001 |
| Icaro Veloce Smart AC A2000 | LEO B CBB SV 18D | I700125 10001 |
Bağlantı şemasını okuyun

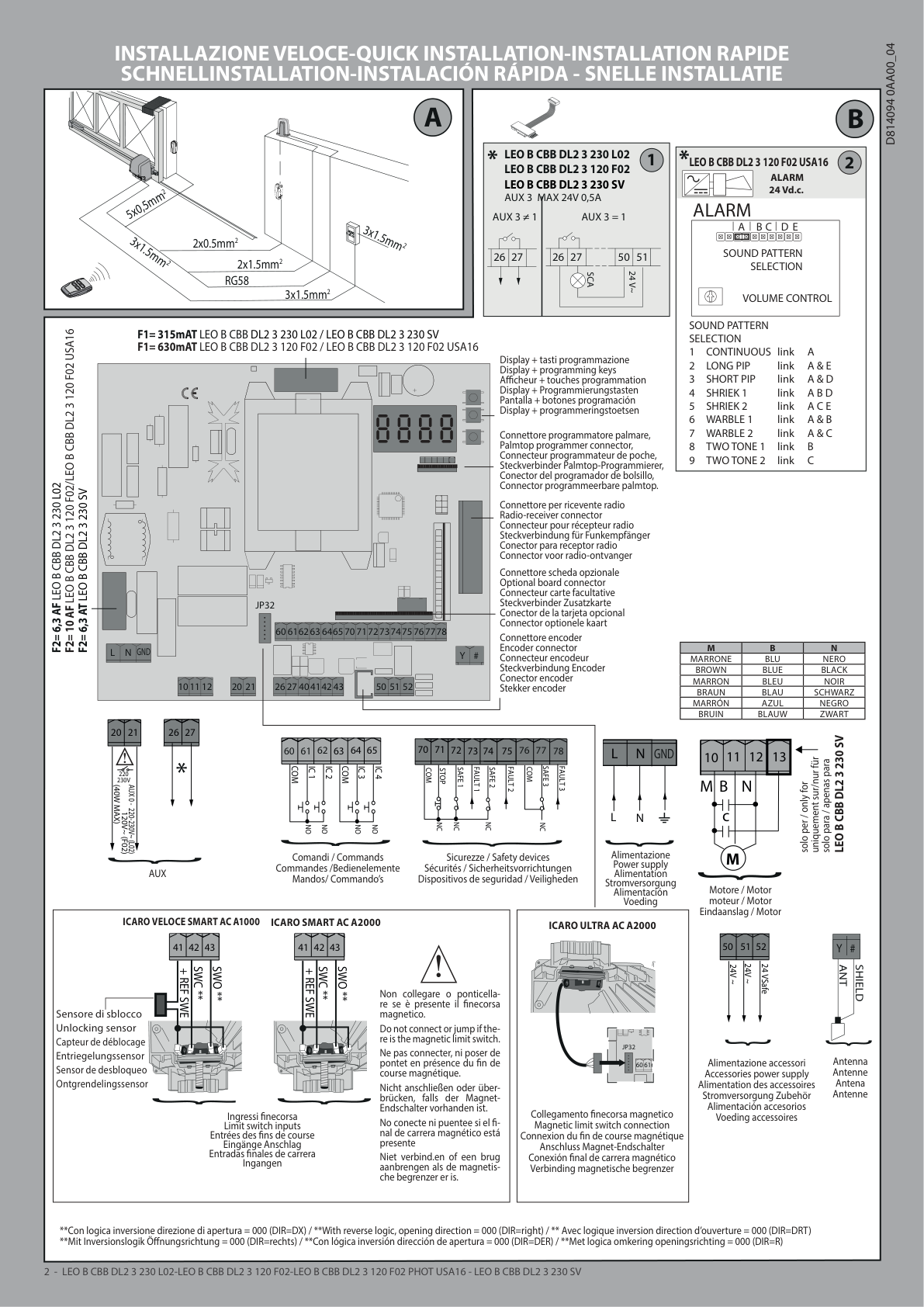

Aşağıdaki şema üreticinin LEO kılavuzundan alınmıştır. Kart üzerindeki baskı, terminal numaraları ve tam sürüm ile birlikte okunmalıdır. Aynı numaralı girişin farklı kart ailesinde aynı işlevi taşıdığı varsayılmaz.
Ekran, yardımcı çıkışlar ve güvenlik
LCD ekran kart parametrelerinin ve hata durumlarının okunmasını sağlar. AUX çıkışlarının işlevi menü yapılandırmasına göre değişebilir. Şebeke, motor, düşük gerilimli aksesuar ve güvenlik terminal grupları orijinal şemadaki yerlerine göre ayrılmalıdır. Fotosel test modu ile fotoselin gerçek bağlantı düzeni eşleşmelidir.
Kumanda, fotosel ve flaşör seçimi
Mitto Cool C2 ve Compacta fotosel ürün bilgilerini kart kılavuzuyla birlikte inceleyin. 230V Radius LED AC flaşör, bu kart ailesinin ilgili çıkışı için seçilir. Flaşör ve anten rehberinde model eşleşmelerini görebilirsiniz.
Kart değişiminden sonra kontrol
- Enerjiyi kesin; şebeke bağlantılarını yetkili elektrikçiyle kontrol edin.
- Eski kartın model kodunu, bağlantılarını ve ayarlarını kaydedin.
- Yeni kartta limitler, fotosel ve emniyet girişlerini kılavuza göre yapılandırın.
- Gerekli otomatik ayar ve kumanda kayıtlarını yapın.
- Açma, kapama, engel algılama ve acil durdurma testlerini tamamlayın.
Sık sorulan sorular
Aynı voltajdaki başka kartı kullanabilir miyim?
Voltaj tek başına yeterli değildir. Motor, limit sistemi, yedek parça kodu ve kart yazılımı birlikte eşleşmelidir.
Kart değişimi kapının hızını artırır mı?
Motorun fabrika sınırı ve mekanik koşulları korunur. Farklı kart takmak, motorun hız veya ağırlık kapasitesini yükselten bir işlem değildir.
Bağlantı şemasını nereden indirebilirim?
Yukarıdaki kart ürünlerinin Dosya Ekleri sekmesinde modele uygun seçilmiş kılavuz ve katalog sayfaları bulunur.
Teknik kaynaklar
Orijinal BFT LEO B CBB D814094 0AA00_04 ve BFT katalog sayfa 107/109. Şema, bu belgenin ilgili sayfasıdır; seçilmiş PDF bölümleri kart ürünlerine eklenmiştir.
