FDP A-R2 Metal Sabotajlı Manyetik Kontak

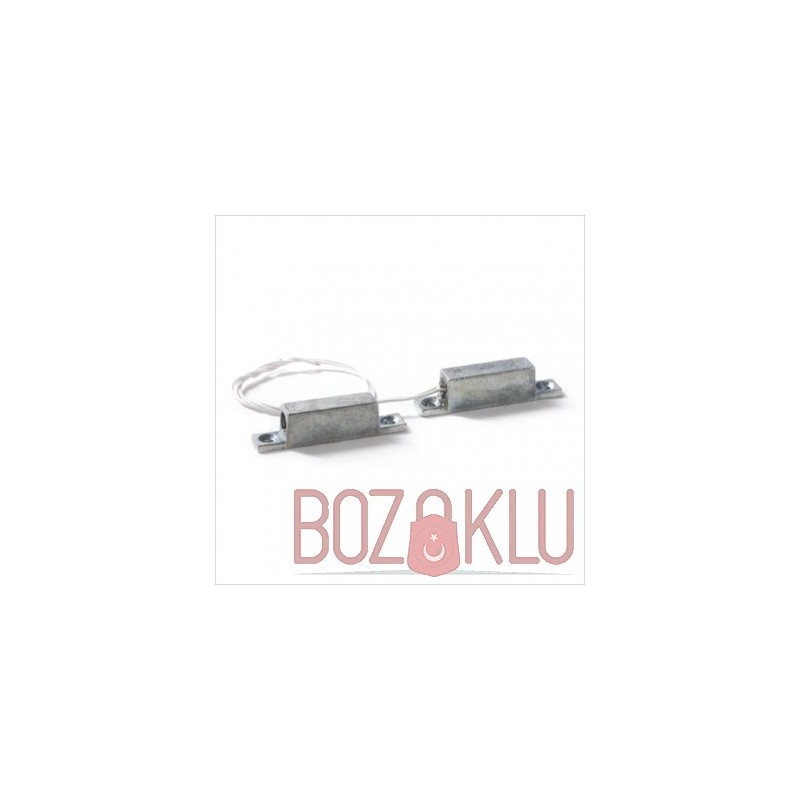

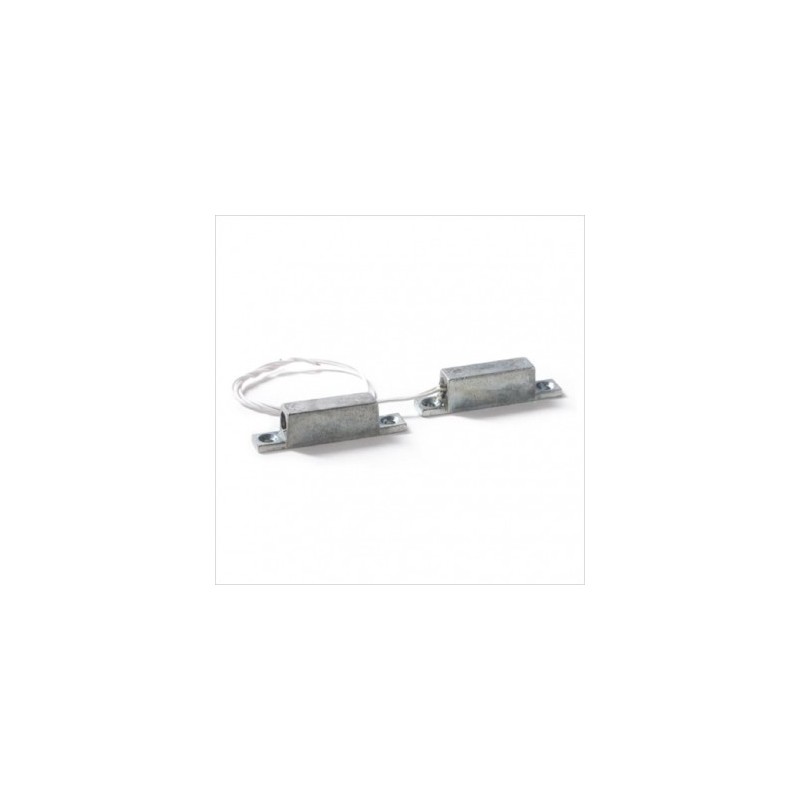

FDP Metal Sabotajlı Manyetik Kontak, Metal Manyetik Kontak Yüzey Tip, Vida terminalleri ile yüzey montajı için metal dikdörtgen muhafazada manyetik kontak.
Stokta

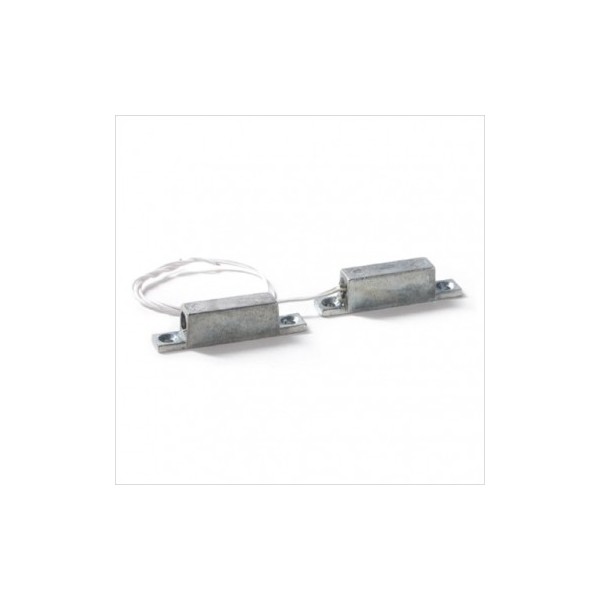

FDP A-R2 Metal Sabotajlı Manyetik Kontak
Metal gövdeli, dört telli kapı ve pencere sensörü
- Dayanıklı Zamak metal gövde mekanik etkilere karşı plastik kontaklara göre daha sağlam bir yapı sunar.
- Dört telli bağlantı ile iki tel alarm kontağı, iki tel sabotaj hattı için kullanılır.
- IP65 koruma sınıfı toza ve farklı yönlerden gelen su püskürmelerine karşı koruma sağlar.
- IMQ sertifikalı Grade 2 yapı profesyonel alarm sistemi uygulamalarında kullanılabilir.
FDP A-R2 Metal Sabotajlı Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açılmasını algılamak için tasarlanmış yüzey tipi bir alarm sensörüdür. Dayanıklı metal gövdesi sayesinde mekanik dayanımın önemli olduğu güvenlik uygulamalarında tercih edilebilir.

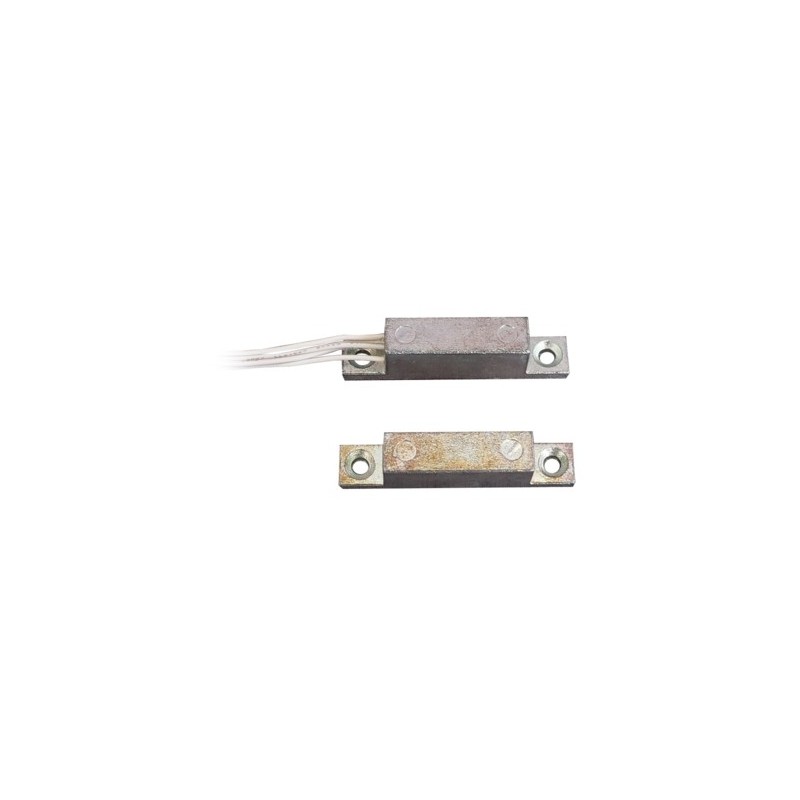

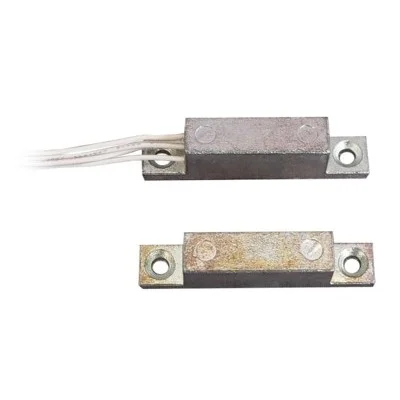

Ürün, NC reed kontak içeren kablolu sensör bölümü ile neodimyum mıknatıs karşılığından oluşur. Kapı veya pencere kapalıyken mıknatıs sensöre yaklaşır ve alarm kontağı kapalı durumda kalır. Kapı açıldığında mıknatıs uzaklaşır, kontak açılır ve alarm paneli bu değişikliği bölge ihlali olarak algılayabilir.
A-R2’nin dört telli bağlantısındaki iki iletken manyetik alarm kontağı, diğer iki iletken ise sabotaj döngüsü için kullanılır. Bu yapı, kapı-pencere açılmasının yanında sensör kablosuna yönelik müdahalelerin de uyumlu bir alarm paneli tarafından izlenmesine yardımcı olur.
Dayanıklı Zamak alaşım muhafaza
İki alarm ve iki sabotaj iletkeni
Toza ve su püskürmelerine karşı koruma
Bu Ürün Size Uygun mu?
Bu ürün; kapı veya pencere açılmasını kablolu alarm sistemi üzerinden izlemek, sensör hattına yönelik müdahaleleri ayrı sabotaj devresiyle takip etmek ve plastik gövde yerine daha dayanıklı metal muhafazalı bir kontak kullanmak isteyenler için uygundur.
Ev ve ofis uygulamalarının yanı sıra depo, atölye, endüstriyel tesis, makine muhafazası ve fiziksel darbe riskinin daha yüksek olduğu noktalarda değerlendirilebilir. Kullanılacak alarm panelinin kablolu bölge ve sabotaj hattı bağlantısını desteklemesi gerekir.
Metal yüzeylerde montaj
Sensör gövdesinin metal olması, her metal kapıya doğrudan ve aynı çalışma aralığıyla uygulanabileceği anlamına gelmez. Ferromanyetik kapı ve kasalar mıknatısın alanını etkileyebilir. Ürün kalıcı olarak sabitlenmeden önce gerçek montaj yüzeyinde test edilmelidir.
Öne Çıkan Özellikler
- Kapı ve pencere açılmasını algılayan kablolu manyetik kontaktır.
- Yüzeye montaj için tasarlanmıştır.
- Dayanıklı Zamak metal gövdeye sahiptir.
- Manyetik NC reed kontak teknolojisi kullanır.
- Dört damarlı hazır bağlantı kablosuna sahiptir.
- İki damar alarm kontağı için kullanılır.
- İki damar sabotaj hattı için kullanılır.
- Kablo uzunluğu 25 cm’dir.
- 46 × 9 × 12 mm kompakt ölçülere sahiptir.
- Neodimyum mıknatıs karşılığıyla birlikte kullanılır.
- IP65 koruma sınıfına sahiptir.
- Toz girişine karşı korumalı gövde sunar.
- Su püskürmelerine karşı koruma sağlar.
- IMQ sertifikalı ürün ailesinde yer alır.
- EN 50131-2-6 standardına uygundur.
- Grade 2 güvenlik seviyesi için tasarlanmıştır.
- Çevre sınıfı IV uygulamalarında kullanılabilir.
- İtalya menşeli güvenlik sistemi bileşenidir.
Kullanım Alanları
- Giriş kapıları: Kapının açılmasını alarm paneline bildirmek için kullanılabilir.
- Pencereler: Açılabilir pencere kanatlarının durumunu izlemeye yardımcı olur.
- Depo ve atölyeler: Daha dayanıklı sensör gövdesi gereken giriş noktalarında kullanılabilir.
- Endüstriyel tesisler: Makine kapağı veya uygun erişim noktalarının durumunu izleyebilir.
- Mağaza ve ofisler: Mesai dışında kapı ve pencerelerin açılmasını algılamak için kullanılabilir.
- Korunaklı dış alanlar: IP65 gövdesi sayesinde bağlantıları doğru şekilde korunduğunda dış koşullara açık noktalarda değerlendirilebilir.
- Otomasyon sistemleri: Uyumlu kontrol girişlerine açık-kapalı durum bilgisi sağlayabilir.
Metal Manyetik Kontak Nasıl Çalışır?
Sensör gövdesinin içindeki reed kontak, mıknatısın oluşturduğu alana göre elektriksel durum değiştirir. Kapı veya pencere kapalıyken mıknatıs sensöre yeterince yakındır ve NC alarm devresi kapalı durumda kalır.
Kapı veya pencere açıldığında mıknatıs sensörden uzaklaşır. Reed kontak açılır ve alarm paneli bölgedeki durum değişikliğini algılar. Sistem kuruluysa siren, mobil bildirim veya alarm haber alma merkezi senaryosu çalıştırılabilir.
Sabotaj Hattı Nasıl Çalışır?
Dört iletkenin ikisi açılma algılama kontağına, diğer ikisi sabotaj döngüsüne ayrılmıştır. Sabotaj kablo çifti alarm panelinin tamper girişine veya seri sabotaj hattına bağlanabilir.
Kablonun kesilmesi veya sabotaj devresinin açılması durumunda alarm paneli müdahale bilgisi oluşturabilir. Algılama biçimi, panelin bağlantı şeması ve programlanan bölge tipine göre değişir.
Not: Ürünün sabotaj hattı, sensörün tek başına sesli alarm vereceği anlamına gelmez.
Alarm ve sabotaj devreleri uyumlu bir kontrol paneline bağlanmalıdır. Üründe dahili EOL direnci bulunduğu varsayılmamalıdır.
Montaj Nasıl Yapılır?
- Alarm panelinin şebeke ve akü enerjisi güvenli biçimde kapatılır.
- Kablolu metal sensör bölümü kapı veya pencerenin sabit kasasına yerleştirilir.
- Mıknatıs karşılığı hareketli kapı ya da pencere kanadına konumlandırılır.
- Kapalı konumda sensör ile mıknatıs birbirine paralel olarak hizalanır.
- Parçalar montaj yüzeyine uygun bağlantı elemanlarıyla sabitlenir.
- Alarm kontağına ait iki kablo panelin ilgili bölge girişine bağlanır.
- Sabotaj çiftine ait iki kablo panelin tamper devresine bağlanır.
- Gerekli EOL dirençleri alarm panelinin bağlantı şemasına göre uygulanır.
- Açılma, kapanma ve sabotaj hattı kesilme testleri ayrı ayrı gerçekleştirilir.
Montajda Dikkat Edilmesi Gerekenler
- Kablolu bölümü sabit yüzeye takın: Sensör kasaya, mıknatıs hareketli kanada monte edilmelidir.
- Paralel hizalama yapın: Sensör ve mıknatıs kapalı konumda aynı doğrultuda olmalıdır.
- Metal yüzeyde test yapın: Çelik ve demir yüzeyler gerçek çalışma aralığını değiştirebilir.
- Kablo çiftlerini doğrulayın: Alarm ve sabotaj iletkenleri ölçülmeden veya şemadan kontrol edilmeden bağlanmamalıdır.
- Kabloyu koruyun: Hazır kablo ezilme, çekilme ve kesilmeye karşı korunmalıdır.
- Bağlantıları yalıtın: Kablo ekleri su ve neme karşı uygun bir kutu içerisinde korunmalıdır.
- Su altında kullanmayın: IP65 koruma seviyesi sürekli suya daldırma için uygun değildir.
- EOL şemasına uyun: Direnç değerleri ve bağlantı düzeni panel üreticisinin talimatına göre belirlenmelidir.
- Montaj sonrası test edin: Açılma ve sabotaj olaylarının panel tarafından doğru algılandığı doğrulanmalıdır.
IP65 Koruma Sınıfı Ne Sağlar?
IP65 sınıfındaki ilk rakam olan 6, sensör gövdesinin toz girişine karşı korumalı olduğunu belirtir. İkinci rakam olan 5 ise farklı yönlerden gelen su püskürmelerine karşı koruma ifade eder.
IP65 koruma sınıfı ürünün sürekli su altında kullanılabileceği anlamına gelmez. Ayrıca sensör gövdesinin IP65 olması, kablo eklerinin de otomatik olarak aynı korumaya sahip olduğu anlamına gelmez. Ek noktaları uygun buat ve yalıtım malzemeleriyle korunmalıdır.
Metal A-R2 ile Plastik A-R2P Arasındaki Fark
- A-R2: Zamak metal gövdelidir.
- A-R2P: Beyaz ABS plastik gövdelidir.
- Ortak özellikler: Yaklaşık 46 × 9 × 12 mm ölçü, dört tel, sabotaj hattı, 25 cm kablo ve IP65 koruma.
Fiziksel darbe ve mekanik dayanımın daha önemli olduğu uygulamalarda metal A-R2; beyaz kapı-pencere doğramalarında daha sade görünüm istendiğinde plastik A-R2P tercih edilebilir.
Teknik Bilgiler
| Ürün Adı | FDP A-R2 Metal Sabotajlı Manyetik Kontak |
| Marka | FDP International |
| Üretici Modeli | A-R2 |
| Site Ürün Referansı | SORAR2 |
| Ürün Tipi | Metal gövdeli sabotajlı kablolu manyetik kontak |
| Montaj Tipi | Yüzeye montaj |
| Kontak Tipi | NC reed kontak |
| Bağlantı | 4 tel; 2 alarm ve 2 sabotaj |
| Kablo Uzunluğu | 25 cm |
| Boyutlar | 46 × 9 × 12 mm |
| Gövde Malzemesi | Zamak metal alaşım |
| Mıknatıs Tipi | Neodimyum |
| Koruma Sınıfı | IP65 |
| Çalışma Sıcaklığı | Yaklaşık -25°C ile +60°C |
| Çevre Sınıfı | Sınıf IV |
| Güvenlik Seviyesi | Grade 2 |
| Standart | EN 50131-2-6 |
| Sertifikasyon | IMQ ve CE |
| Üretici Garantisi | 24 ay |
| Menşei | İtalya / Avrupa |
Neden FDP A-R2 Metal Manyetik Kontak?
- Metal muhafaza: Plastik gövdeli kontaklara göre daha sağlam fiziksel yapı sunar.
- Sabotaj hattı: Ayrı kablo çifti sensör hattına müdahalenin izlenmesine yardımcı olur.
- IP65 koruma: Toza ve su püskürmelerine karşı korumalıdır.
- Sertifikalı yapı: IMQ, CE, Grade 2 ve EN 50131-2-6 bilgilerine sahiptir.
- Hazır bağlantı: 25 cm dört damarlı kablosuyla sunulur.
- Yüzey montajı: Kapı veya pencere profilinde gömme yuva açılmasını gerektirmez.
Sık Sorulan Sorular
Ürün kablosuz mudur?
Hayır. Dört damarlı kabloyla alarm paneline bağlanan kablolu bir manyetik kontaktır.
Üründe vidalı terminal bulunur mu?
A-R2 ürün kayıtlarında vidalı terminal yerine 25 cm uzunluğunda dört telli hazır kablo bulunur.
Dört kablonun görevi nedir?
İki kablo açılma algılama kontağı, diğer iki kablo sabotaj hattı için kullanılır.
Gövde paslanmaz çelik midir?
Hayır. Üretici dokümanlarında gövde malzemesi Zamak metal alaşım olarak belirtilir.
Dış ortamda kullanılabilir mi?
IP65 gövde toza ve su püskürmelerine karşı koruma sağlar. Kablo ekleri ayrıca korunmalı ve ürün sürekli su altında kullanılmamalıdır.
Dahili EOL direnci var mı?
Dahili EOL direnci belirtilmemiştir. Gerekli dirençler alarm panelinin bağlantı şemasına göre haricen uygulanmalıdır.
Tek başına alarm verir mi?
Hayır. Alarm ve sabotaj bilgisi için uyumlu bir alarm paneline bağlanması gerekir.
Projeniz için metal kontak gerekli mi?
Montaj yüzeyi, fiziksel darbe riski, sensör-mıknatıs boşluğu ve alarm panelinin sabotaj bağlantısı doğru ürün seçimi açısından önemlidir. Emin değilseniz panel modeliniz ve montaj yüzeyi bilgileriyle teknik destek talep edebilirsiniz.
