UP10 Ultra İnce Kablolu Manyetik Kontak

Yorum yaz

₺294,01

Vergi dahil

Türkiye Geneline Kargo Standart ücret 100 TL; ürün ek ücreti olabilir.

Manyetik Kontak Kablolu Yüzey montajı için manyetik kontak. Kapı Alarm Sensörü. Avrupa Menşei: italya

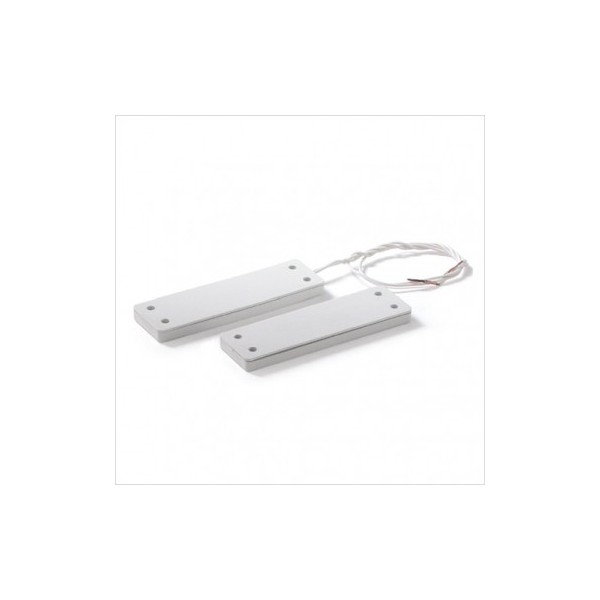

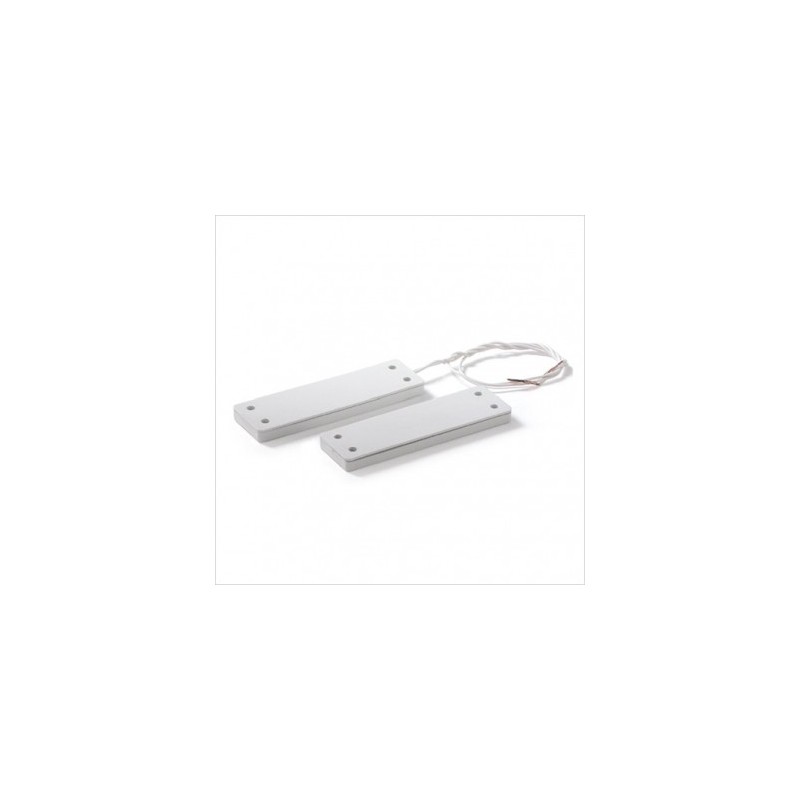

UP10 Ultra İnce Kablolu Manyetik Kontak

Kapı ve pencereler için yalnızca 5 mm kalınlığında yüzey tipi kontak

5 mm ultra ince gövde ile dar montaj alanlarında ve kapı-pencere profillerinde az yer kaplar.
Çift mıknatıslı tasarım güvenilir açılma algılaması için manyetik alan oluşturur.
25 cm iki telli kablo alarm panelinin kablolu bölge girişine bağlantı sağlar.
Beyaz ABS plastik gövde açık renkli kapı ve pencere doğramalarıyla uyumlu görünür.

UP10 Ultra İnce Kablolu Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açık veya kapalı durumunu izlemek için kullanılan yüzey tipi bir alarm sensörüdür. Yalnızca 5 mm kalınlığındaki düz gövdesi sayesinde standart manyetik kontakların fazla kalın kaldığı dar montaj alanlarında kullanılabilir.

Ürün, reed kontak içeren sensör bölümü ile çift mıknatıslı karşılık bölümünden oluşur. Kapı veya pencere kapalıyken mıknatıs sensöre yaklaşır ve kontak durumu değişir. Kapı açıldığında iki parça birbirinden uzaklaşır; bu değişiklik bağlı alarm paneli veya otomasyon sistemi tarafından algılanır.

İki telli ve 25 cm uzunluğundaki hazır bağlantı kablosu sayesinde uyumlu kablolu alarm sistemlerine bağlanabilir. İnce, dikdörtgen ve beyaz tasarımı özellikle PVC, ahşap ve uygun diğer kapı-pencere yüzeylerinde sade bir montaj görünümü sağlar.

5 mm

Dar alanlara uygun ultra ince gövde

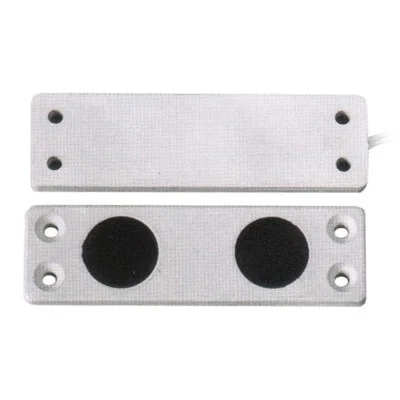

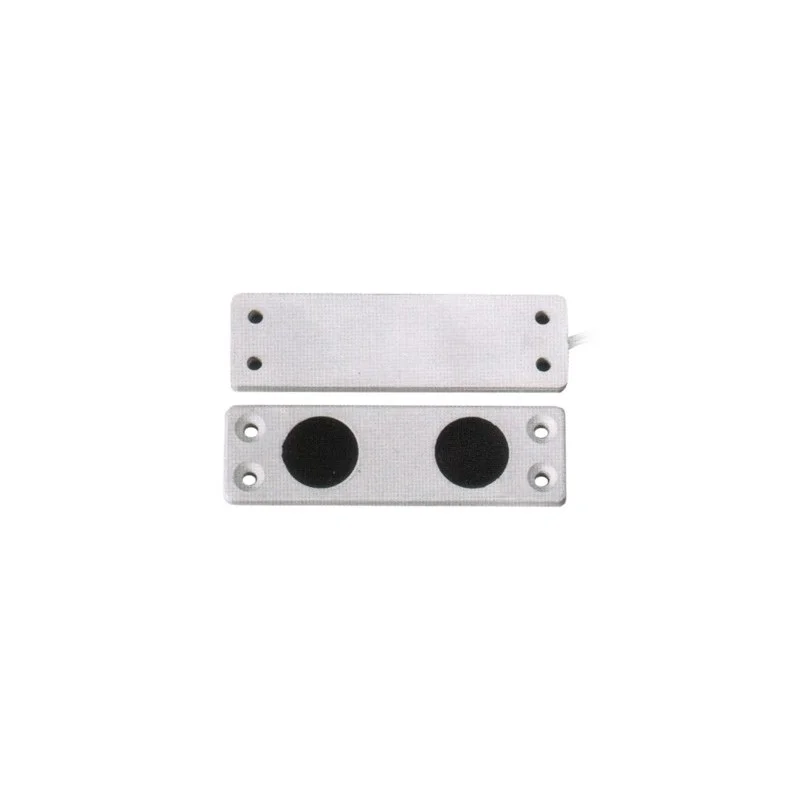

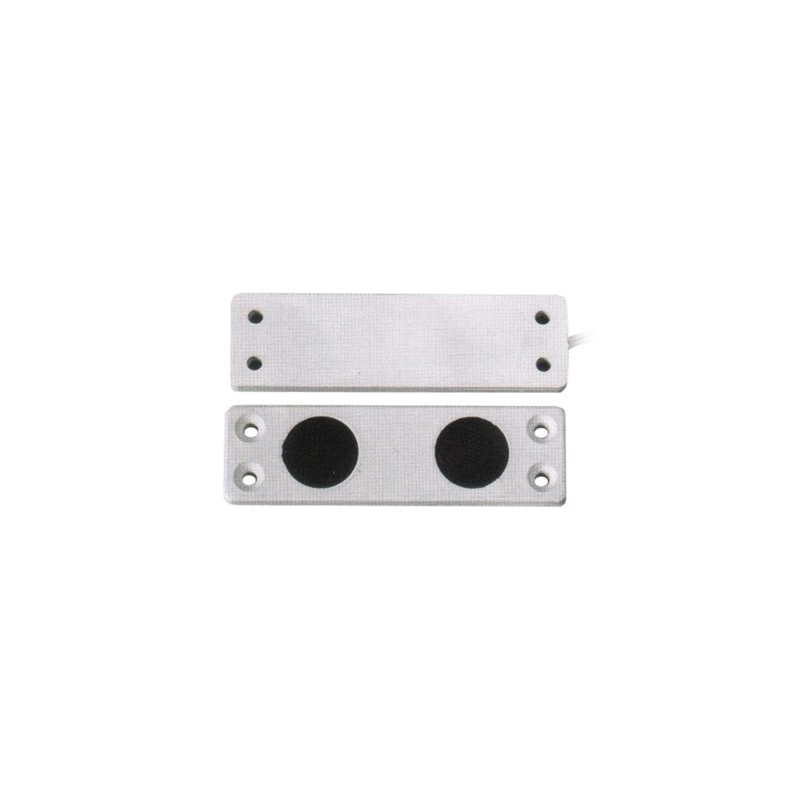

Çift mıknatıs

Kapı ve pencere durum algılaması

25 cm

İki damarlı hazır bağlantı kablosu

Bu Ürün Size Uygun mu?

Bu ürün; kapı veya pencere açılmasını kablolu alarm sistemi üzerinden izlemek ve kalınlığı az olan bir yüzey tipi manyetik kontak kullanmak isteyenler için uygundur. Özellikle kapı kanadı ile kasa arasındaki montaj alanının sınırlı olduğu uygulamalarda ultra ince gövdesi avantaj sağlar.

Alarm panelinin kablolu kontak girişini desteklemesi ve bölge bağlantısının ürünün kontak yapısına uygun programlanması gerekir. EOL veya 2EOL direnç kullanılan sistemlerde gerekli dirençler alarm panelinin bağlantı şemasına göre haricen uygulanmalıdır.

İç ortam kullanımı

Ürünün koruma sınıfı IP21 olarak belirtilmiştir. Bu sınıf ürünü yağmur, basınçlı su, yoğun nem veya doğrudan dış ortam koşullarına dayanıklı hale getirmez. Ürün, korunaklı iç mekânlarda kullanılmalıdır.

Öne Çıkan Özellikler

Kapı ve pencere açılmasını algılamak için kullanılan kablolu manyetik kontaktır.
Yüzeye montaj için tasarlanmıştır.
Yalnızca 5 mm kalınlığında ultra ince bir gövdeye sahiptir.
Çift mıknatıslı yapısıyla çalışır.
İki damarlı bağlantı kablosu bulunur.
Bağlantı kablosu 25 cm uzunluğundadır.
68 × 20 × 5 mm kompakt gövde ölçülerine sahiptir.
Beyaz plastik gövdesi açık renkli doğramalarla uyum sağlar.
IP21 koruma sınıfına sahiptir.
Kablolu alarm sistemlerinin uygun bölge girişlerinde kullanılabilir.
Uygun otomasyon ve erişim kontrolü girişlerine kontak bilgisi sağlayabilir.
Kapı ve pencere kasalarında az yer kaplar.
İç mekân güvenlik uygulamalarına uygundur.

Kullanım Alanları

Giriş kapıları: Kapının açılma durumunun alarm paneli tarafından algılanmasını sağlar.
Pencereler: Açılabilir pencere kanatlarında çevresel güvenlik sensörü olarak kullanılabilir.
Balkon kapıları: Konutlarda korunması gereken dış erişim noktalarının izlenmesine yardımcı olur.
Mağaza ve ofisler: Mesai dışında kapı ve pencerelerin açılmasını algılamak için kullanılabilir.
Dolap ve kabinler: Uygun montaj koşullarında korunan dolap veya ekipman kabinlerinin açılmasını izleyebilir.
Otomasyon sistemleri: Kapı veya pencerenin açık-kapalı durumunu uyumlu bir kontrol sistemine iletebilir.
Dar montaj alanları: Standart kontakların kalın kaldığı kapı ve pencere profillerinde tercih edilebilir.

Ultra İnce Manyetik Kontak Nasıl Çalışır?

Manyetik kontak, sensör ve mıknatıs olmak üzere iki temel parçadan oluşur. Sensör bölümünün içinde manyetik alana duyarlı bir reed anahtar bulunur. Kapı veya pencere kapatıldığında çift mıknatıslı karşılık sensöre yaklaşır ve kontak belirlenen duruma geçer.

Kapı veya pencere açıldığında mıknatıs sensörden uzaklaşır ve kontak durumu değişir. Alarm paneli bu elektriksel değişikliği algılayarak bölgeyi açık veya ihlal edilmiş olarak gösterebilir. Sesli alarm, mobil bildirim veya otomasyon işlemi alarm panelinin programına göre gerçekleştirilir.

Çift Mıknatıslı Tasarımın Avantajı

Ürünün karşılık bölümünde kullanılan çift mıknatıs, sensör çevresinde etkili bir manyetik alan oluşturur. Bu yapı, doğru hizalama yapıldığında kontak durumunun kararlı biçimde değişmesine yardımcı olur.

Bununla birlikte gerçek çalışma aralığı; montaj yüzeyine, sensör-mıknatıs hizasına, metal parçalara ve çevredeki manyetik alanlara göre değişebilir. Ürün kalıcı olarak sabitlenmeden önce kapının açık ve kapalı konumlarında mutlaka test edilmelidir.

Montaj Nasıl Yapılır?

Alarm panelinin şebeke ve akü enerjisi güvenli şekilde kapatılır.
Kablolu sensör parçası kapı veya pencerenin sabit kasasına yerleştirilir.
Çift mıknatıslı karşılık hareketli kapı veya pencere kanadına konumlandırılır.
Kapalı konumda sensör ile mıknatıs yan yana ve birbirine paralel şekilde hizalanır.
Parçalar, montaj yüzeyine uygun vida veya sabitleme yöntemiyle monte edilir.
İki damarlı kablo alarm panelinin uygun bölge girişine bağlanır.
Panel bağlantısı EOL direnç gerektiriyorsa dirençler panel üreticisinin şemasına göre uygulanır.
Sistem çalıştırılarak kapının açık ve kapalı durumları birkaç kez test edilir.

Montajda Dikkat Edilmesi Gerekenler

Sensörü sabit yüzeye takın: Kablolu bölüm sabit kasaya, mıknatıs ise hareketli kanada monte edilmelidir.
Doğru hizalama yapın: Sensör ve mıknatıs birbirine paralel ve mümkün olduğunca aynı hizada olmalıdır.
Boşluğu test edin: Kapı kapalıyken kontak kararlı çalışmalı, açıldığında panel durumu değişmelidir.
Metal yüzeyleri dikkate alın: Demir ve çelik parçalar manyetik alanı etkileyerek çalışma mesafesini azaltabilir.
Kabloyu koruyun: 25 cm kablo ezilme, kesilme, çekilme ve kapı arasında sıkışmaya karşı korunmalıdır.
Dış ortamda kullanmayın: IP21 koruma seviyesi doğrudan yağmur ve yoğun neme uygun değildir.
Sabotaj hattı varsaymayın: Ürün iki tellidir ve ayrı bir sabotaj kablo çifti belirtilmemiştir.
Panel şemasını izleyin: Bölge tipi ve direnç bağlantısı alarm panelinin talimatlarına göre yapılmalıdır.
Montaj sonrası test yapın: Alarm sistemi kurulu durumdayken gerçek açılma testi uygulanmalıdır.

IP21 Koruma Sınıfı Ne Anlama Gelir?

IP21 koruma sınıfındaki ilk rakam, gövdenin 12,5 mm’den büyük katı cisimlere karşı temel koruma sunduğunu belirtir. İkinci rakam ise dikey yönde düşen su damlalarına karşı sınırlı koruma ifade eder.

IP21; su geçirmezlik, dış ortam dayanımı veya yağmur altında çalışma anlamına gelmez. Sensörün kuru ve korunaklı iç mekânda kullanılması, suya maruz kalabilecek pencere dış yüzeylerine monte edilmemesi gerekir.

Teknik Bilgiler

Ürün Adı	UP10 Ultra İnce Kablolu Manyetik Kontak
Ürün Referansı	SORUP10
Ürün Tipi	Kablolu manyetik kontak
Montaj Tipi	Yüzeye montaj
Sensör Teknolojisi	Manyetik reed kontak
Mıknatıs Yapısı	Çift mıknatıs
Kablo Bağlantısı	2 tel
Kablo Uzunluğu	25 cm
Boyutlar	68 × 20 × 5 mm
Gövde Malzemesi	Plastik
Renk	Beyaz
Koruma Sınıfı	IP21
Kullanım Ortamı	Korunaklı iç mekân
Menşei	İtalya

Neden UP10 Ultra İnce Manyetik Kontak?

Ultra ince yapı: Yalnızca 5 mm kalınlığıyla dar kapı ve pencere profillerinde kullanılabilir.
Çift mıknatıs: Doğru hizalamayla kararlı durum algılamasına yardımcı olur.
Yüzey montajı: Sensör için kapı veya pencere profilinde gömme delik açılmasını gerektirmez.
Hazır bağlantı: 25 cm uzunluğunda iki telli kablosuyla sunulur.
Sade görünüm: Beyaz ve düz gövdesi açık renkli doğramalarla uyum sağlar.
Çok yönlü kullanım: Uyumlu alarm, erişim kontrolü ve otomasyon girişlerinde değerlendirilebilir.

Sık Sorulan Sorular

Bu ürün kablosuz mudur?
Hayır. Alarm paneline iki damarlı kabloyla bağlanan kablolu bir manyetik kontaktır.

Kapı ve pencerelerde kullanılabilir mi?
Evet. Uygun montaj yüzeyine sahip kapı ve pencerelerin açılma durumunu algılamak için kullanılabilir.

Ürün dış ortam kullanımına uygun mudur?
IP21 koruma sınıfı nedeniyle doğrudan dış ortam, yağmur veya yoğun nem için uygun değildir. Korunaklı iç mekânda kullanılmalıdır.

Üründe sabotaj hattı var mı?
Ürün iki telli olarak belirtilmiştir. Ayrı bir sabotaj kablo çifti veya sabotaj anahtarı bulunmamaktadır.

Standart manyetik kontaktan farkı nedir?
Başlıca farkı yalnızca 5 mm kalınlığındaki ultra ince gövdesi ve çift mıknatıslı tasarımıdır.

Tek başına alarm verir mi?
Hayır. Kontak yalnızca kapı veya pencerenin durumuna göre elektriksel çıkış değişikliği oluşturur. Alarm verebilmesi için uyumlu bir alarm paneline veya kontrol sistemine bağlanmalıdır.

Kapı veya pencereniz için uygun mu?

Montaj alanının genişliği, kapı-pencere malzemesi, sensör ile mıknatıs arasındaki boşluk ve alarm panelinin bölge bağlantısı doğru ürün seçimi açısından önemlidir. Uyumluluk konusunda emin değilseniz panel modeliniz ve montaj alanı ölçülerinizle birlikte teknik bilgi veya özel teklif talep edebilirsiniz.
