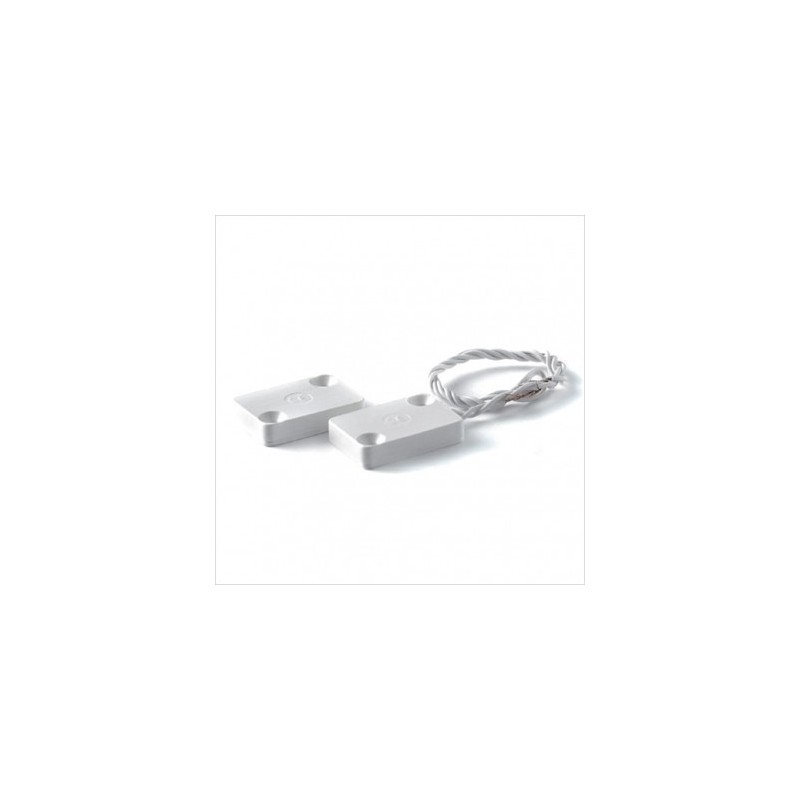

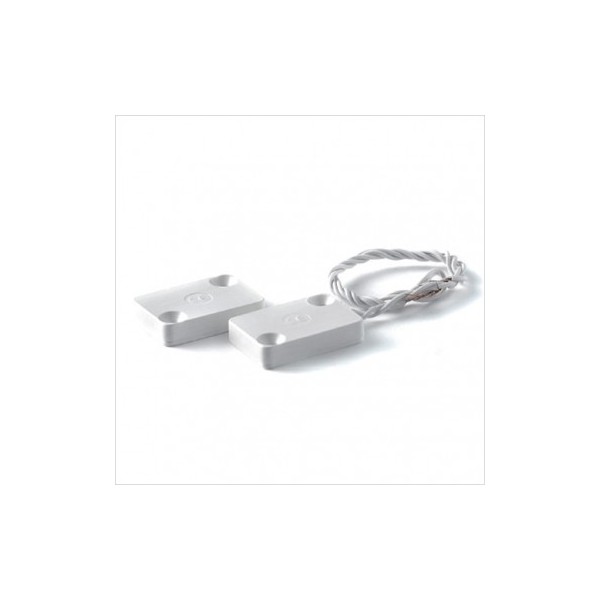

FDP R7P Ultra Düz Kablolu Manyetik Kontak

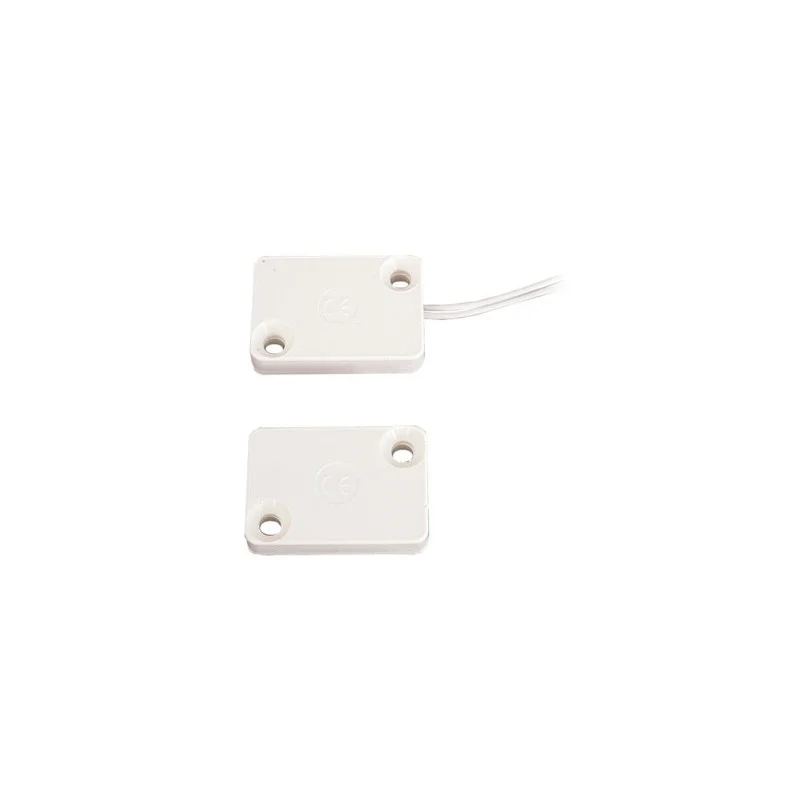

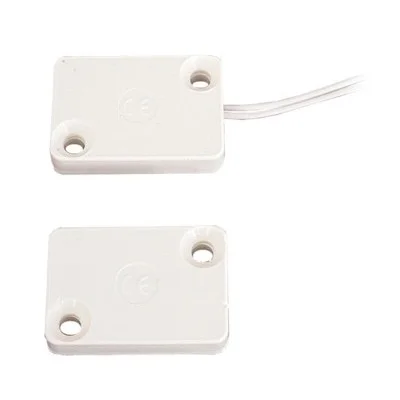

FDP R7P Ultra Düz Kablolu Manyetik Kontak, Manyetik Kontak Kare Tip, Pencerelere / kapılara montaj için manyetik kontak.
Stokta
FDP R7P Ultra Düz Kablolu Manyetik Kontak
Kapı ve pencereler için 5 mm kalınlığında kompakt açılma sensörü
- 5 mm ultra düz gövde ile dar kapı ve pencere profillerinde az yer kaplar.
- İki telli kablolu bağlantı alarm panelinin uygun bölge girişine pratik bağlantı sağlar.
- Yaklaşık 16 mm çalışma mesafesi ile kapı veya pencerenin açılmasını algılar.
- Beyaz ABS plastik gövde açık renkli kapı ve pencere doğramalarıyla uyumlu görünür.
FDP R7P Ultra Düz Kablolu Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açılmasını algılamak için kullanılan yüzey tipi bir alarm sensörüdür. Yalnızca 5 mm kalınlığındaki kompakt gövdesi sayesinde standart manyetik kontakların fazla kalın kaldığı dar montaj alanlarında kullanılabilir.
Ürün, manyetik reed kontak içeren kablolu sensör bölümü ile mıknatıs karşılığından oluşur. Kapı veya pencere kapalıyken mıknatıs sensöre yaklaşır ve alarm kontağı normal durumuna geçer. Kapı açıldığında mıknatıs sensörden uzaklaşır, kontak durumu değişir ve alarm paneli bu değişikliği bölge ihlali olarak algılayabilir.
İki telli hazır bağlantı kablosu, alarm panelinin kablolu bölge girişine bağlantı sağlar. Beyaz ve ultra düz ABS gövdesi özellikle PVC ve ahşap doğramalarda sade bir montaj görünümü sunar.
Ultra düz sensör gövdesi
Kablolu alarm bölgesi bağlantısı
Belirtilen yaklaşık çalışma mesafesi
Bu Ürün Size Uygun mu?
Bu ürün; kapı veya pencere açılmasını kablolu alarm sistemi üzerinden izlemek ve montaj alanında az yer kaplayan kompakt bir manyetik kontak kullanmak isteyenler için uygundur.
R7P iki telli standart bir açılma kontağıdır. Ayrı sabotaj hattı gerektirmeyen ev, ofis, mağaza ve benzeri güvenlik sistemi kurulumlarında kullanılabilir. Alarm panelinin kablolu kontak girişini desteklemesi ve bölgenin ürünün kontak yapısına uygun programlanması gerekir.
Sabotaj hattı bulunmaz
Bu ürün iki tellidir ve ayrı sabotaj kablo çifti sunmaz. Sabotaj denetimi gereken projelerde dört telli R6P, A-R2P veya A-R3P gibi uygun tamper hatlı bir model tercih edilmelidir.
Öne Çıkan Özellikler
- Kapı ve pencere açılmasını algılayan kablolu manyetik kontaktır.
- Yüzeye montaj için tasarlanmıştır.
- Ultra düz dikdörtgen gövde yapısına sahiptir.
- Yalnızca 5 mm kalınlığındadır.
- Manyetik reed kontak teknolojisi kullanır.
- İki telli bağlantıya sahiptir.
- Yaklaşık 25 cm hazır bağlantı kablosu bulunur.
- 26 × 18 × 5 mm kompakt gövde ölçülerine sahiptir.
- Yaklaşık 16 mm çalışma mesafesi sunar.
- Beyaz ABS plastik gövdelidir.
- Mıknatıs karşılığı ürünle birlikte kullanılır.
- IP21 koruma sınıfına sahiptir.
- Korunaklı iç mekân kurulumları için uygundur.
- Kapı ve pencere profilinde gömme yuva açılmasını gerektirmez.
- İtalya menşeli ürün ailesinde yer alır.
Kullanım Alanları
- Giriş kapıları: Kapının açılmasını alarm paneline bildirmek için kullanılabilir.
- Pencereler: Açılabilir pencere kanatlarının durumunu izlemeye yardımcı olur.
- Balkon kapıları: Konutların dış erişim noktalarında çevresel koruma sağlar.
- Mağaza ve ofisler: Mesai dışında kapı ve pencerelerin açılmasını algılamak için kullanılabilir.
- Dolap ve kabinler: Uygun montaj koşullarında korunan dolapların açılmasını izleyebilir.
- Dar profiller: Standart manyetik kontakların fazla kalın kaldığı PVC veya ahşap profillerde tercih edilebilir.
- Otomasyon sistemleri: Uyumlu kontrol girişlerine kapı veya pencere durum bilgisi sağlayabilir.
FDP R7P Nasıl Çalışır?
Sensör gövdesinin içinde manyetik alana duyarlı bir reed anahtar bulunur. Kapı veya pencere kapalıyken mıknatıs sensöre yeterince yakındır ve kontak normal durumda kalır.
Kapı ya da pencere açıldığında mıknatıs sensörden uzaklaşır ve elektriksel kontak durumu değişir. Alarm paneli bu değişikliği algılayarak bölgeyi açık veya ihlal edilmiş olarak gösterebilir.
Alarm sistemi kurulu durumdaysa siren çalıştırma, mobil bildirim gönderme veya alarm haber alma merkezine olay iletme gibi programlanmış senaryolar uygulanabilir. R7P tek başına sesli alarm üretmez.
16 mm Çalışma Mesafesi Ne Anlama Gelir?
Ürün için yaklaşık 16 mm çalışma mesafesi belirtilmektedir. Bu değer, sensör ile mıknatıs arasındaki uygun çalışma aralığını ifade eder. Gerçek algılama mesafesi montaj yüzeyine, mıknatısın yönüne, sensör hizasına ve çevredeki metal parçalara göre değişebilir.
Önemli: Çalışma mesafesi sabit ve her yüzeyde garanti edilen bir değer değildir.
Ürün kalıcı olarak sabitlenmeden önce gerçek kapı veya pencere üzerinde açılma-kapanma testi yapılmalıdır.
Montaj Nasıl Yapılır?
- Alarm panelinin şebeke ve akü enerjisi güvenli biçimde kapatılır.
- Kablolu sensör bölümü kapı veya pencerenin sabit kasasına yerleştirilir.
- Mıknatıs karşılığı hareketli kapı ya da pencere kanadına konumlandırılır.
- Kapalı konumda sensör ve mıknatıs birbirine paralel olacak şekilde hizalanır.
- Parçalar gövde üzerindeki montaj delikleri kullanılarak uygun vidalarla sabitlenir.
- İki telli sensör kablosu alarm panelinin uygun kablolu bölge girişine bağlanır.
- EOL direnci gereken sistemlerde direnç panel üreticisinin şemasına göre uygulanır.
- Kapı veya pencere birkaç kez açılıp kapatılarak paneldeki bölge durumu kontrol edilir.
Montajda Dikkat Edilmesi Gerekenler
- Sensörü sabit yüzeye takın: Kablolu bölüm kasaya, mıknatıs hareketli kanada monte edilmelidir.
- Paralel hizalama yapın: Sensör ve mıknatıs kapalı konumda aynı doğrultuda bulunmalıdır.
- Metal yüzeyleri dikkate alın: Demir ve çelik parçalar çalışma mesafesini etkileyebilir.
- Kabloyu koruyun: Hazır kablo ezilme, çekilme ve kapı arasında sıkışmaya karşı korunmalıdır.
- Dış ortamda kullanmayın: IP21 koruma sınıfı doğrudan yağmur ve yoğun neme uygun değildir.
- Sabotaj hattı varsaymayın: Ürün iki tellidir ve ayrı tamper bağlantısı bulunmaz.
- Panel şemasını izleyin: Bölge tipi ve EOL direnci panel üreticisinin talimatına göre belirlenmelidir.
- Kalıcı sabitlemeden önce test edin: Sensör ve mıknatısın gerçek çalışma aralığı kontrol edilmelidir.
- Kurulum sonrasında tekrar test edin: Açılma ve kapanma durumlarının panelde doğru görüntülendiği doğrulanmalıdır.
IP21 Koruma Sınıfı Ne Anlama Gelir?
IP21 sınıfındaki ilk rakam, gövdenin 12,5 mm’den büyük katı cisimlere karşı temel koruma sunduğunu belirtir. İkinci rakam ise dikey yönde düşen su damlalarına karşı sınırlı koruma ifade eder.
IP21; su geçirmezlik, dış ortam dayanımı veya yağmur altında çalışma anlamına gelmez. Sensör kuru ve korunaklı iç mekânlarda kullanılmalıdır.
R7P ile R6P Arasındaki Fark
- R7P: 26 × 18 × 5 mm, iki telli ve ayrı sabotaj hattı bulunmayan kompakt modeldir.
- R6P: 46 × 11 × 5 mm, dört telli ve ayrı sabotaj hattı bulunan daha uzun modeldir.
- Ortak özellik: Her iki model de 5 mm kalınlığında ultra ince yüzey tipi manyetik kontaktır.
Teknik Bilgiler
| Ürün Adı | FDP R7P Ultra Düz Kablolu Manyetik Kontak |
| Marka | FDP International |
| Üretici Modeli | R7P / FDR7P |
| Site Ürün Referansı | SORR7P |
| Ürün Tipi | Ultra düz kablolu manyetik kontak |
| Montaj Tipi | Yüzeye montaj |
| Sensör Teknolojisi | Manyetik reed kontak |
| Bağlantı | 2 tel |
| Sabotaj Hattı | Yok |
| Kablo Uzunluğu | Yaklaşık 25 cm |
| Çalışma Mesafesi | Yaklaşık 16 mm |
| Boyutlar | 26 × 18 × 5 mm |
| Gövde Malzemesi | ABS plastik |
| Renk | Beyaz |
| Koruma Sınıfı | IP21 |
| Çalışma Sıcaklığı | Yaklaşık -10°C ile +55°C |
| Kullanım Ortamı | Korunaklı iç mekân |
| Menşei | İtalya / Avrupa |
Neden FDP R7P?
- Kompakt yapı: 26 × 18 mm yüzey alanı ve 5 mm kalınlığıyla az yer kaplar.
- Kolay bağlantı: İki telli yapısı standart kablolu bölge bağlantısını kolaylaştırır.
- Yüzey montajı: Kapı veya pencere profilinde gömme yuva açılmasını gerektirmez.
- Sade görünüm: Beyaz gövdesi açık renkli doğramalarla uyum sağlar.
- Hazır mıknatıs: Açılma algılaması için gereken mıknatıs karşılığıyla birlikte kullanılır.
- Dar alan avantajı: Daha büyük manyetik kontakların uygulanamadığı profillerde tercih edilebilir.
Sık Sorulan Sorular
R7P kablosuz mudur?
Hayır. İki telli kabloyla alarm paneline bağlanan kablolu bir manyetik kontaktır.
Üründe vidalı terminal bulunur mu?
Bu model hazır bağlantı kablosuna sahiptir. Vidalı terminal bilgisi ürün özellikleriyle uyuşmamaktadır.
Sabotaj hattı var mı?
Hayır. R7P iki tellidir ve ayrı sabotaj kablo çifti bulunmaz.
Dış ortamda kullanılabilir mi?
IP21 koruma sınıfı doğrudan yağmur, yoğun nem ve su püskürmesine uygun değildir. Korunaklı iç mekânda kullanılmalıdır.
Dahili EOL direnci var mı?
Dahili EOL direnci belirtilmemiştir. Gerekli direnç panelin bağlantı şemasına göre haricen uygulanmalıdır.
Tek başına alarm verir mi?
Hayır. Açılma bilgisinin değerlendirilmesi için uyumlu bir alarm paneline veya kontrol sistemine bağlanmalıdır.
Kapı veya pencereniz için doğru ölçü mü?
Montaj alanının ölçüsü, yüzey malzemesi, sensör-mıknatıs boşluğu ve alarm panelinin bağlantı tipi doğru ürün seçiminde önemlidir. Emin değilseniz panel modeliniz ve montaj alanı ölçüleriyle teknik destek talep edebilirsiniz.
FDP R7P Ultra Düz Kablolu Manyetik Kontak ürününü sepetinize ekleyebilir veya alarm sisteminiz için özel teklif alabilirsiniz.
Farklı kapı ve pencere sensörleri için manyetik kontak ve alarm modülü kategorisini inceleyebilirsiniz.
