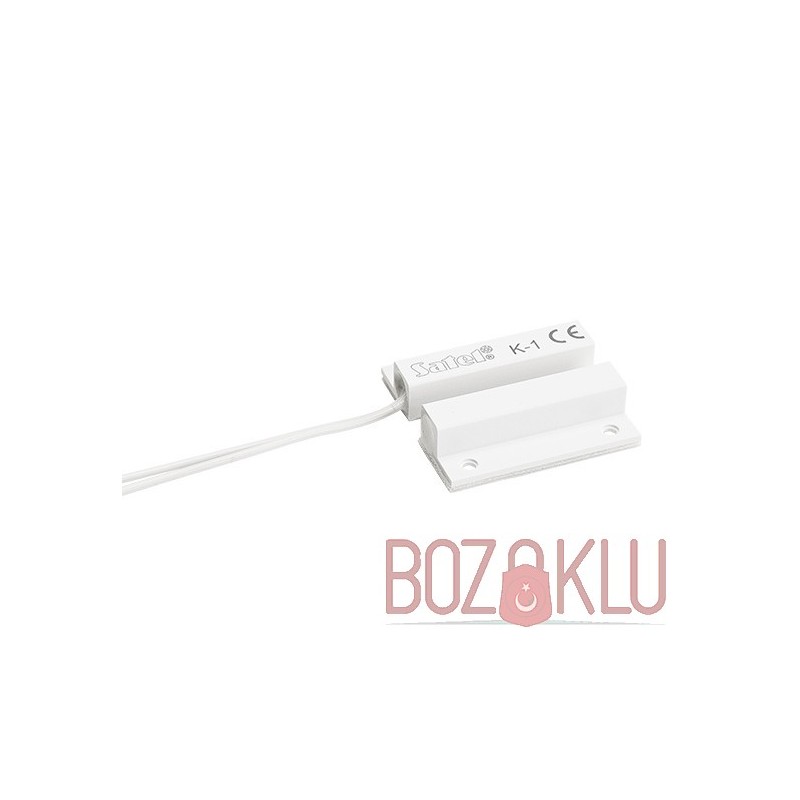

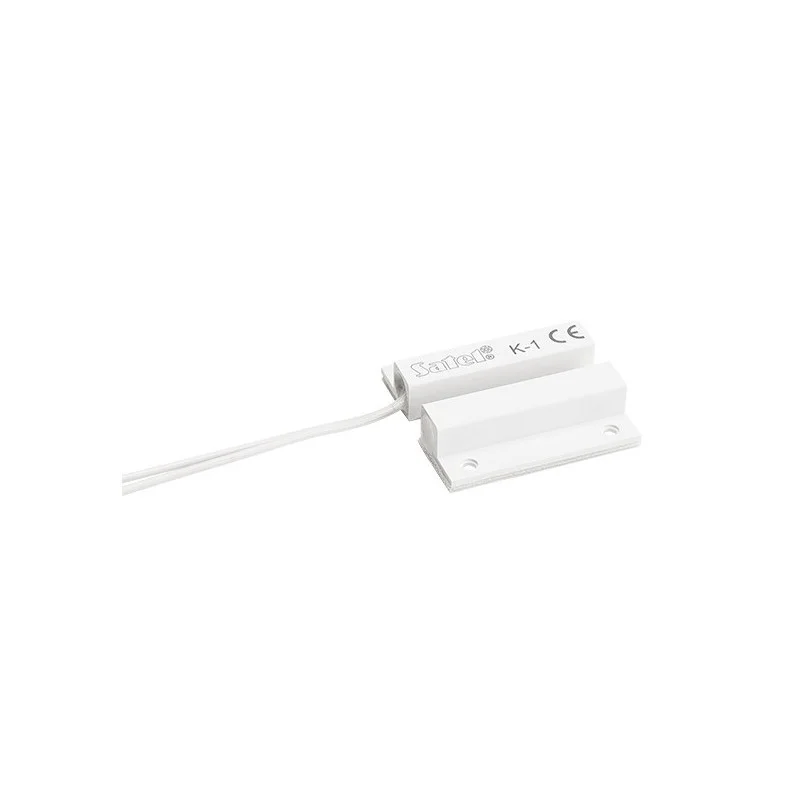

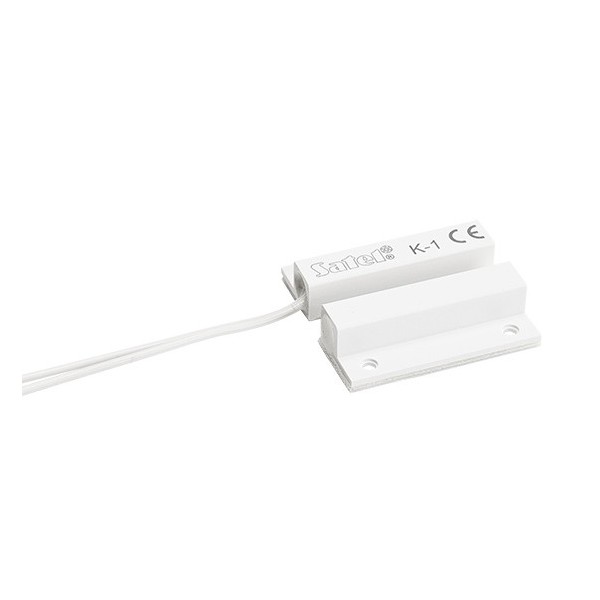

Satel K-1 Manyetik Kontak Kablolu

Yorum yaz

₺333,66

Vergi dahil

Türkiye Geneline Kargo Standart ücret 100 TL; ürün ek ücreti olabilir.

Satel K-1 Manyetik Kontak Yüzey montajı için manyetik kontak kablolu. Kapı Alarm Sensörü, Avrupa Menşei: Polanya.

Satel K-1 Kablolu Manyetik Kontak

Kapı ve pencereler için yüzey tipi açılma algılama çözümü

NC kontak yapısı ile NC bölge girişini destekleyen alarm panellerine bağlanabilir.
Yüzeye montaj tasarımı sayesinde kapı ve pencere kasalarına pratik biçimde uygulanabilir.
18 mm kapanma ve 28 mm açılma mesafesi ile hareketli bölümün durumunu takip eder.
35 cm bağlantı kablosu alarm paneli veya bağlantı kutusuna kablolu bağlantı sağlar.

Satel K-1 Kablolu Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açık veya kapalı durumunu izlemek için tasarlanmış yüzey tipi bir alarm sensörüdür. Hırsız alarm sistemlerinde çevresel koruma sağlamak, belirli bir girişin açıldığını algılamak veya otomasyon sistemlerine kontak bilgisi iletmek amacıyla kullanılabilir.

Ürün, reed kontak içeren sensör bölümü ile mıknatıs bölümünden oluşur. Kapı veya pencere kapalıyken iki parça birbirine yeterince yakındır ve NC kontak devresi kapalı durumdadır. Kapı ya da pencere açılarak mıknatıs sensörden uzaklaştırıldığında kontak devresi açılır ve alarm paneli bu değişimi bölge ihlali olarak algılar.

Satel K-1, yüzeye montaj için geliştirilmiştir. Sensör sabit yüzeye, mıknatıs ise hareketli bölüme paralel olacak şekilde monte edilir. Kompakt beyaz gövdesi kapı ve pencere doğramalarında sade bir görünüm sunar.

NC kontak

Normalde kapalı alarm bölgesi bağlantısı

28 mm

Üretici tarafından belirtilen açılma mesafesi

35 cm

Hazır bağlantı kablosu uzunluğu

Bu Ürün Size Uygun mu?

Bu ürün; kapı, pencere, dolap kapağı veya benzeri hareketli bir elemanın açılmasını kablolu alarm sistemi üzerinden algılamak isteyen kullanıcılar için uygundur. Kullanılacak alarm panelinin veya otomasyon girişinin NC, yani normalde kapalı kontak bağlantısını desteklemesi gerekir.

Satel K-1; ev, ofis, mağaza, depo ve tesis güvenliğinde kapı-pencere koruması için kullanılabilir. Aynı zamanda uygun elektriksel giriş değerlerine sahip erişim kontrolü ve otomasyon sistemlerinde kuru kontak durum bilgisi sağlamak amacıyla değerlendirilebilir.

Model seçimi uyarısı

Bu ürün standart Satel K-1 modelidir. Dahili 2EOL dirençlere sahip K-1 2E modeliyle aynı ürün değildir. Alarm paneliniz 2EOL/NC bağlantısı gerektiriyorsa uygun dirençlerin haricen uygulanması veya K-1 2E modelinin tercih edilmesi gerekebilir.

Öne Çıkan Özellikler

Kapı ve pencere açılmasını algılamak için kullanılan kablolu manyetik kontaktır.
Yüzeye montaj için tasarlanmıştır.
Normalde kapalı, NC kontak çıkışına sahiptir.
NC girişini destekleyen alarm panelleriyle kullanılabilir.
Otomasyon sistemlerinde kontak bilgisi sağlamak için değerlendirilebilir.
Sensör ve mıknatıs olmak üzere iki parçadan oluşur.
İki parça sızdırmaz gövde yapısına sahiptir.
35 cm uzunluğunda iki damarlı bağlantı kablosu bulunur.
Kontak kapanma mesafesi 18 mm’dir.
Kontak açılma mesafesi 28 mm’dir.
Maksimum 20V DC anahtarlama gerilimini destekler.
Maksimum 20 mA anahtarlama akımına sahiptir.
Rutenyum kontak malzemesi kullanır.
Yaklaşık 10 gram ağırlığındadır.
Kompakt gövdesiyle kapı ve pencere kasalarında az yer kaplar.

Kullanım Alanları

Giriş kapıları: Kapının açılması halinde alarm paneline bölge ihlali bilgisi iletir.
Pencereler: Açılabilir pencere kanatlarının durumunu izlemek için kullanılabilir.
Balkon ve teras kapıları: Çevresel güvenlik hattına ek bir algılama noktası sağlar.
Mağaza ve ofisler: Mesai dışında korunması gereken girişlerin kontrol edilmesine yardımcı olur.
Depo ve tesisler: Yetkisiz açılmaya karşı kapı ve erişim noktalarının izlenmesini sağlar.
Dolap ve kabinler: Uygun montaj koşullarında hassas ekipman dolaplarının açılmasını algılamak için kullanılabilir.
Otomasyon sistemleri: Kapı veya pencerenin açık-kapalı durumunu uygun kontrol girişine iletebilir.

Satel K-1 Nasıl Çalışır?

Manyetik kontak içerisindeki reed anahtar, mıknatıs yeterince yakındayken kapalı durumdadır. Bu durumda alarm panelinin NC bölge devresi tamamlanır. Kapı veya pencere açıldığında mıknatıs sensörden uzaklaşır, reed kontak açılır ve panel bölgedeki durum değişikliğini algılar.

Alarm sistemi kurulu durumdaysa bu değişiklik alarm senaryosunu başlatabilir. Sistem kurulu değilken de panel, uygulama veya otomasyon sistemi üzerinden kapının açık olduğu bilgisi görüntülenebilir. Gerçek davranış, alarm panelinin bölge programına bağlıdır.

Kapanma ve Açılma Mesafesi Ne Anlama Gelir?

Kapanma mesafesi – 18 mm: Mıknatıs sensöre bu mesafeye kadar yaklaştığında reed kontağın kapanması beklenir.
Açılma mesafesi – 28 mm: Mıknatıs sensörden bu mesafeye kadar uzaklaştığında reed kontak açılır ve bölge ihlali oluşabilir.

Kapanma ve açılma değerlerinin farklı olması normaldir. Bu fark, kapı veya penceredeki küçük titreşimlerin sürekli açılma-kapanma sinyali oluşturmasını azaltmaya yardımcı olur. Montaj yüzeyi ve çevredeki metal parçalar gerçek çalışma aralığını etkileyebileceğinden ürün sabitlenmeden önce test edilmelidir.

Montaj Nasıl Yapılır?

Alarm panelinin enerjisi ve akü bağlantısı güvenli şekilde kapatılır.
Reed kontak bulunan kablolu sensör parçası kapı veya pencerenin sabit kasasına yerleştirilir.
Mıknatıs parçası hareketli kapı veya pencere kanadına yerleştirilir.
İki parça kapalı konumda birbirine paralel ve uygun mesafede hizalanır.
Ürünler vida, uygun çift taraflı bant veya montaj yüzeyine uygun yapıştırıcıyla sabitlenir.
İki damarlı sensör kablosu alarm panelinin NC olarak programlanmış bölge girişine bağlanır.
Panelin bağlantı tipine göre gerekli EOL direnci panel üreticisinin şemasına uygun şekilde eklenir.
Kapı veya pencere birkaç kez açılıp kapatılarak bölge durumu test edilir.

Montajda Dikkat Edilmesi Gerekenler

Sensörü sabit bölüme takın: Kablolu kontak kapı veya pencere kasasına, mıknatıs hareketli kanada monte edilmelidir.
Paralel hizalama yapın: Sensör ve mıknatıs yan yana, birbirine paralel yerleştirilmelidir.
Mesafeyi test edin: Kalıcı sabitlemeden önce kapalı ve açık konumda kontak durumu ölçülmelidir.
Ferromanyetik yüzeylerden kaçının: Demir ve çelik yüzeyler manyetik alanı etkileyerek çalışma mesafesini değiştirebilir.
Güçlü alanlardan uzak tutun: Sensör, güçlü mıknatıslara ve yoğun elektrik alanlarına yakın monte edilmemelidir.
Kabloyu koruyun: Bağlantı kablosu ezilme, kesilme ve çekilmeye karşı korunmalıdır.
Elektrik sınırlarını aşmayın: Kontağa 20V DC’den yüksek gerilim veya 20 mA’den yüksek anahtarlama akımı uygulanmamalıdır.
Panel şemasını izleyin: EOL direnci ve bölge bağlantısı alarm paneli üreticisinin talimatına uygun yapılmalıdır.
Kurulumdan sonra test edin: Kapı veya pencere açıldığında panelin ihlal, kapandığında hazır durumu gösterdiği doğrulanmalıdır.

NC Manyetik Kontak Ne Demektir?

NC, “Normally Closed” yani “normalde kapalı” anlamına gelir. Kapı veya pencere kapalı ve mıknatıs sensöre yakınken elektrik devresi kapalıdır. Kapı açıldığında mıknatıs uzaklaşır ve devre açılır.

Bu çalışma biçimi alarm sistemlerinde yaygın olarak kullanılır. Kablonun kopması da devrenin açılmasına yol açabileceği için panel tarafından bölge ihlali veya arıza olarak algılanabilir. Algılama biçimi ve sabotaj denetimi, panel bağlantısına ve bölge programına göre değişir.

Teknik Bilgiler

Ürün Adı	Satel K-1 Kablolu Manyetik Kontak
Marka	Satel
Model / Referans	K-1
Ürün Tipi	Kablolu manyetik kontak
Montaj Tipi	Yüzeye montaj
Kontak Tipi	NC – normalde kapalı
Kapanma Mesafesi	18 mm
Açılma Mesafesi	28 mm
Maksimum Anahtarlama Gerilimi	20V DC
Maksimum Anahtarlama Akımı	20 mA
Kontak Direnci	En fazla 150 mΩ
Elektriksel Ömür	20V, 20 mA yük altında en az 360.000 anahtarlama
Kontak Malzemesi	Ru – Rutenyum
Kablo Uzunluğu	35 cm
Gövde Ölçüsü	33,5 × 14 × 8,2 mm
Ağırlık	10 g
Gövde Yapısı	Plastik, sızdırmaz gövde
Renk	Beyaz
Menşei	Polonya
Üretici Garantisi	24 ay

Neden Satel K-1 Manyetik Kontak?

Markalı alarm ekipmanı: Satel tarafından kablolu güvenlik sistemleri için üretilmiştir.
Yüzey montaj kolaylığı: Kapı veya pencereyi delerek gömme yuva açılmasını gerektirmez.
NC panel uyumluluğu: NC bölge girişine sahip farklı alarm ve otomasyon sistemleriyle kullanılabilir.
Kompakt yapı: Kapı ve pencere doğramalarında az yer kaplar.
Hazır kablo: 35 cm iki damarlı kablosu bağlantı işlemini kolaylaştırır.
Sızdırmaz gövde: Reed kontak ve mıknatıs ayrı, kapalı gövdeler içinde korunur.
Esnek sabitleme: Uygun yüzeylerde vida, çift taraflı bant veya yapıştırıcıyla monte edilebilir.

Sık Sorulan Sorular

Satel K-1 kablosuz mudur?
Hayır. K-1, alarm paneline iki damarlı kabloyla bağlanan kablolu bir manyetik kontaktır.

Kapı ve pencere için kullanılabilir mi?
Evet. Yüzeye montaja uygun kapı, pencere ve benzeri hareketli bölümlerin açılmasını algılamak için tasarlanmıştır.

K-1 ile K-1 2E aynı ürün müdür?
Hayır. Standart K-1 modelinde dahili 2EOL direnç bulunmaz. K-1 2E modelinde 2EOL/NC bağlantısı için iki adet 1,1 kΩ direnç bulunur.

Metal kapıya monte edilebilir mi?
Üretici, ferromanyetik yüzeylerin çalışma mesafesini ve sensör davranışını etkileyebileceğini belirtir. Metal yüzeylerde uygun mesafe aparatı kullanılması ve montajdan önce çalışma testi yapılması gerekir.

Alarm panelinin markası Satel olmak zorunda mı?
Hayır. Elektriksel sınırları karşılayan ve NC bölge girişini destekleyen farklı alarm panelleriyle kullanılabilir. Bağlantı, ilgili panelin şemasına göre yapılmalıdır.

Ürün tek başına alarm verir mi?
Hayır. K-1 yalnızca kontak durumunu değiştirir. Sesli uyarı, bildirim ve alarm senaryosu için uyumlu alarm paneline veya kontrol sistemine bağlanması gerekir.

Alarm sisteminizle uyumlu mu?

Alarm panelinin bölge bağlantı tipi, kullanılacak EOL direnci, montaj yüzeyi ve kapı-pencere boşluğu doğru manyetik kontak seçimi için önemlidir. Uyumluluk konusunda emin değilseniz alarm panelinizin marka ve modeliyle birlikte teknik bilgi veya özel teklif talep edebilirsiniz.
