SOR700
CCTV Video Balun Kablolu
CCTV Pasif Video Balun Set Kablolu - CAT5 BNC Alıcı Verici. Video Balun Adaptör. BNC bağlantılı, enerjisiz çalışan alıcı-verici.
Stokta

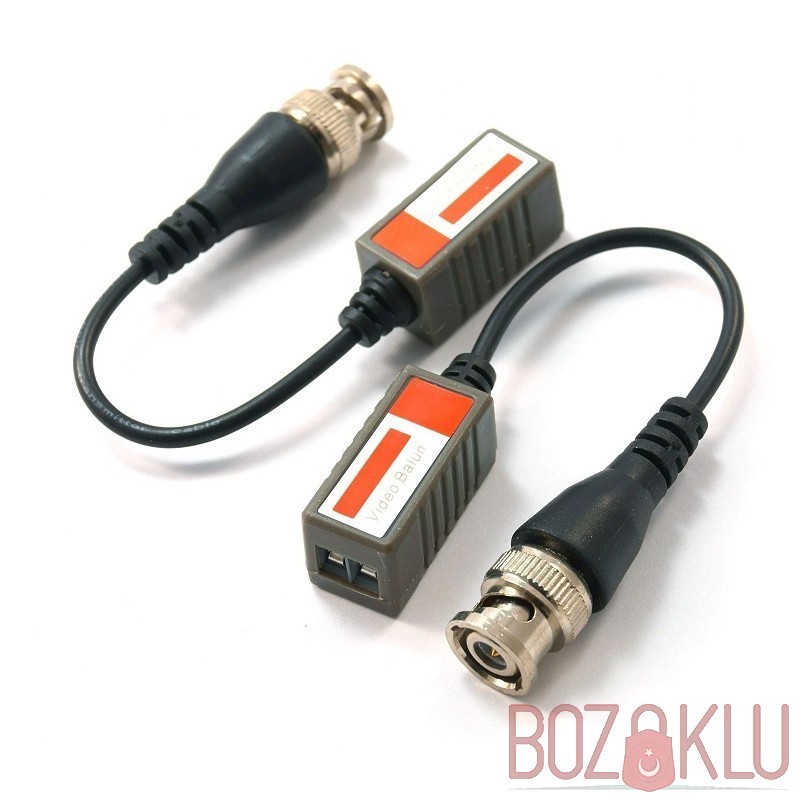

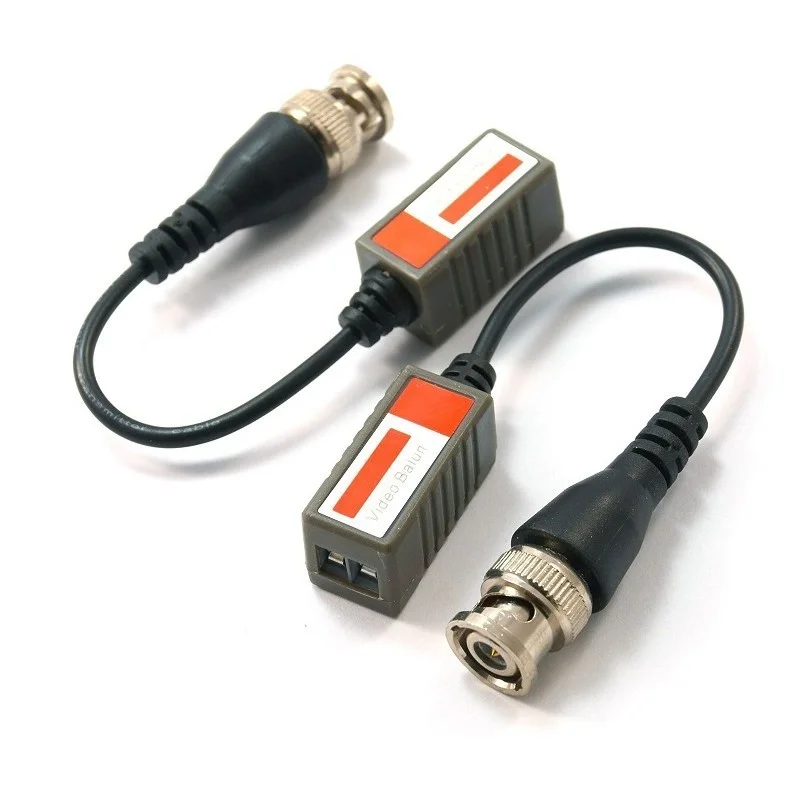

CCTV Pasif Video Balun Set Kablolu Alıcı-Verici
Analog güvenlik kamerası görüntüsünü CAT5 kablo üzerinden aktarın
- Pasif çalışma yapısı sayesinde harici güç kaynağına ihtiyaç duymadan görüntü aktarımı sağlar.
- BNC erkek konnektörü ile analog güvenlik kamerası veya DVR cihazına doğrudan bağlanabilir.
- CAT5 UTP kablo desteği sayesinde koaksiyel kablo yerine mevcut ağ kablolama altyapısından yararlanılmasına yardımcı olur.
- Alıcı ve verici seti olarak kamera ile kayıt cihazı arasındaki tek kanallı video bağlantısında kullanılır.
CCTV Pasif Video Balun Set Kablolu Alıcı-Verici, analog güvenlik kamerasının video sinyalini CAT5 UTP kablo üzerinden DVR kayıt cihazına veya uyumlu görüntü ekipmanına taşımak için kullanılan pratik bir CCTV bağlantı aksesuarıdır. Kamera tarafı ile kayıt cihazı tarafında karşılıklı kullanılan iki parçadan oluşur.
Video balun, analog CCTV sistemlerinde kullanılan dengesiz BNC video sinyali ile dengeli bükümlü çift kablo yapısı arasında bağlantı kurulmasına yardımcı olur. Böylece özellikle birden fazla kameranın bulunduğu güvenlik sistemi kurulumlarında daha düzenli ve ekonomik bir kablolama altyapısı oluşturulabilir.
Ürün pasif olarak çalıştığı için ayrıca adaptör veya elektrik bağlantısı gerektirmez. Bir video balun kamera tarafına, diğer video balun ise DVR tarafına bağlanır. İki balun arasındaki görüntü aktarımı CAT5 kablo içerisindeki aynı bükümlü kablo çifti üzerinden gerçekleştirilir.
Tek kamera için video sinyali aktarımı
Bükümlü çift kablo üzerinden bağlantı
Harici enerji bağlantısı gerektirmez
Bu Ürün Size Uygun mu?
Bu ürün; analog güvenlik kamerası görüntüsünü koaksiyel kablo yerine CAT5 UTP kablo üzerinden DVR kayıt cihazına aktarmak isteyen kullanıcılar için uygundur. Kamera ve kayıt cihazınızda BNC video bağlantısı bulunuyorsa, uyumluluk kontrolü yapıldıktan sonra güvenlik kamerası kurulumunda kullanılabilir.
Video balun yalnızca görüntü sinyalinin aktarılması amacıyla kullanılır. Kamera enerjisinin ayrıca uygun bir güç kaynağı ve kablolama yöntemiyle sağlanması gerekir. Bu ürün bir IP ağ dönüştürücüsü, PoE adaptörü veya kablosuz görüntü aktarıcı değildir.
Öne Çıkan Özellikler
- Analog CCTV video sinyalini CAT5 UTP kablo üzerinden iletir.
- Bir adet alıcı ve bir adet vericiden oluşan set halinde kullanılır.
- Tek kanallı kamera görüntü aktarımı için uygundur.
- Pasif yapısı nedeniyle harici adaptöre veya enerji bağlantısına ihtiyaç duymaz.
- BNC erkek konnektörü sayesinde kamera veya DVR cihazına doğrudan bağlanabilir.
- Koaksiyel kablo kullanımına alternatif bir bağlantı çözümü sunar.
- CAT5 kablo içerisindeki bükümlü çiftlerden biri üzerinden görüntü iletir.
- Uygun bağlantı yapıldığında aynı CAT5 kablo içindeki farklı çiftler birden fazla kamera sinyali için değerlendirilebilir.
- Kompakt gövdesi sayesinde kamera kutusu ve DVR çevresinde fazla yer kaplamaz.
- Ev, iş yeri, mağaza, depo ve çevre güvenliği kamera sistemlerinde kullanılabilir.
Kullanım Alanları
- Ev güvenlik sistemleri: Analog kameranın görüntüsünü CAT5 kablo üzerinden kayıt cihazına taşımak için kullanılabilir.
- İş yeri ve mağazalar: Birden fazla kameranın bulunduğu kurulumlarda daha düzenli kablolama yapılmasına yardımcı olur.
- Depo ve atölyeler: Kamera ile DVR arasındaki analog video bağlantısının bükümlü çift kablo üzerinden kurulmasını sağlar.
- Mevcut CAT5 altyapıları: Uygun durumlarda daha önce döşenmiş CAT5 kabloların analog CCTV görüntü aktarımında değerlendirilmesine imkân verir.
- Bakım ve yenileme işlemleri: Arızalanan veya bağlantı sorunu oluşturan uyumlu pasif video balunların değiştirilmesinde kullanılabilir.
Video Balun Nasıl Bağlanır?
- Setteki video balunlardan birinin BNC konnektörü analog güvenlik kamerasının video çıkışına bağlanır.
- Diğer video balunun BNC konnektörü DVR kayıt cihazının ilgili kamera girişine bağlanır.
- İki balunun kablolu bağlantı uçları CAT5 kablo içerisindeki aynı bükümlü kablo çiftine bağlanır.
- Bağlantı kutupları her iki uçta aynı olacak şekilde kontrol edilir.
- Kameranın enerji bağlantısı uygun adaptör veya merkezi güç kaynağı üzerinden ayrıca yapılır.
- Sistem çalıştırılarak görüntü kalitesi, bağlantı sağlamlığı ve olası parazit kontrol edilir.
Montajda Dikkat Edilmesi Gerekenler
- Aynı kablo çiftini kullanın: CAT5 kablonun bir ucunda seçilen bükümlü çift, diğer uçta da aynı şekilde bağlanmalıdır.
- Kutupları kontrol edin: Ters kutuplama görüntü alınamamasına veya görüntü sorunu yaşanmasına neden olabilir.
- Bükümlü yapıyı koruyun: Parazit riskini azaltmak için kablo uçlarında gereğinden fazla açma yapılmamalıdır.
- Kablo kalitesine dikkat edin: İletim mesafesi; kablonun bakır oranı, kesiti, ek sayısı, elektromanyetik ortam ve kamera standardına göre değişebilir.
- Enerji kablolarından uzak tutun: Mümkünse görüntü kablosu yüksek gerilim ve güçlü elektrik hatlarıyla aynı kanaldan geçirilmemelidir.
- Dış ortam koruması sağlayın: Ürün açık alanda kullanılacaksa bağlantılar suya, neme ve doğrudan hava koşullarına karşı uygun bir kutu içinde korunmalıdır.
- Uyumluluğu doğrulayın: Kamera çözünürlüğü ve görüntü standardının ürünle uyumu kurulumdan önce kontrol edilmelidir.
Görüntü Aktarım Mesafesi
Ürün bilgilerine göre uygun CAT5 kablo ve sistem koşullarında siyah-beyaz CCTV görüntüsü 600 metreye kadar, renkli görüntü ise 300 metreye kadar aktarılabilir. Ancak bu değerler her kurulumda garanti edilen sabit mesafeler değildir.
Önemli: Gerçek aktarım mesafesi ve görüntü kalitesi; kameranın video standardına, çözünürlüğüne, kullanılan kablonun kalitesine, ek noktalarına, bağlantı işçiliğine ve çevresel parazitlere bağlıdır.
Uzun mesafeli veya yüksek çözünürlüklü uygulamalarda kurulumdan önce saha testi yapılması, gerekirse uyumlu aktif video balun çözümünün tercih edilmesi önerilir.
CAT5 Kablo ile Birden Fazla Kamera Bağlantısı
Standart bir CAT5 kablo içerisinde dört adet bükümlü kablo çifti bulunur. Sistem yapısı ve bağlantı koşulları uygunsa her bir çift ayrı bir analog kamera görüntüsü için kullanılarak tek CAT5 kablo üzerinden dört kameraya kadar video sinyali taşınabilir. Bunun için kamera ve DVR tarafında her kanal için ayrı bir video balun çifti gerekir.
Kamera enerjisinin görüntü çiftleri üzerinden taşındığı varsayılmamalıdır. Güç bağlantısı, kamera tüketimi ve kablo mesafesi dikkate alınarak ayrıca planlanmalıdır.
Pasif Video Balun Neden Kullanılır?
Geleneksel analog güvenlik kamerası sistemlerinde video sinyali çoğunlukla koaksiyel kablo üzerinden taşınır. Video balun kullanımı ise analog görüntünün bükümlü çift kablo üzerinden iletilmesine olanak tanır. Özellikle CAT5 kablo altyapısının bulunduğu veya birden fazla kameranın aynı güzergâhtan geçirileceği projelerde kablolama kolaylığı sağlayabilir.
Pasif çalışma yapısı, kamera ile DVR arasındaki bağlantı noktalarında ayrıca elektrik adaptörü bulundurma ihtiyacını ortadan kaldırır. Kompakt BNC bağlantısı sayesinde montaj ve bakım işlemleri pratik biçimde gerçekleştirilebilir.
Not: Video balun bir ağ cihazı değildir. Analog kamerayı IP kameraya dönüştürmez ve görüntüyü Ethernet ağı üzerinden veri paketi şeklinde iletmez.
Teknik Bilgiler
| Ürün Adı | CCTV Pasif Video Balun Set Kablolu Alıcı-Verici |
| Ürün Referansı | SOR701 |
| Marka / Üretici | OEM |
| Ürün Tipi | Pasif video balun alıcı-verici seti |
| Kanal Sayısı | 1 kanal |
| Kablo Tipi | CAT5 UTP bükümlü çift kablo |
| Video Bağlantısı | BNC erkek konnektör |
| Çalışma Şekli | Pasif, harici enerji gerektirmez |
| Renk | Siyah |
| Gövde Malzemesi | Plastik ve metal bağlantı parçaları |
| Kullanım Alanı | Analog CCTV kamera görüntü aktarımı |

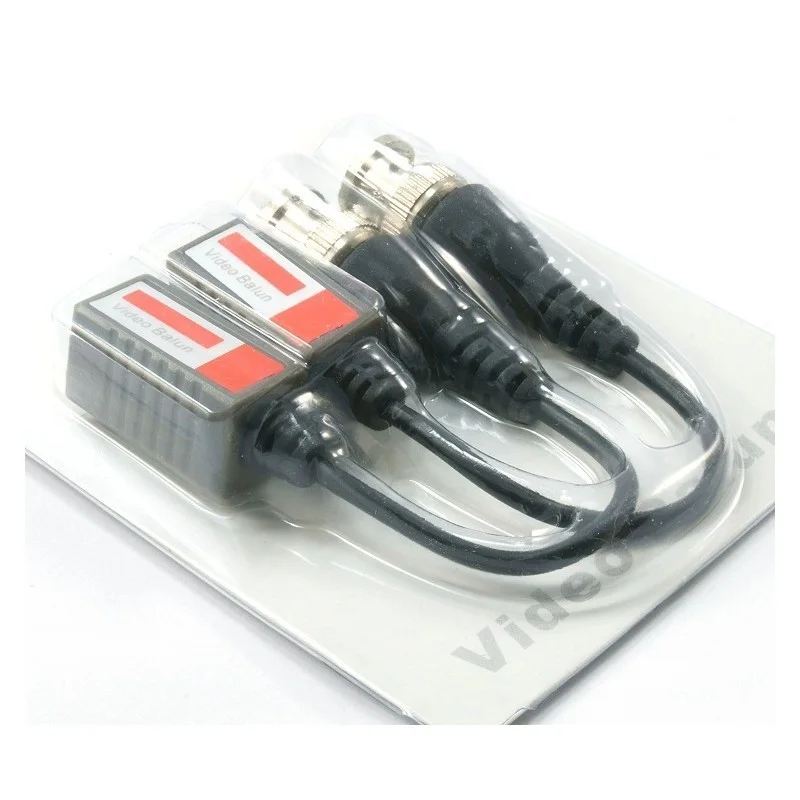

| Paket İçeriği | 1 çift video balun; alıcı ve verici |
Neden CCTV Pasif Video Balun Set?
- Kolay bağlantı: BNC uçları kamera ve DVR cihazına doğrudan bağlanabilir.
- Enerjisiz çalışma: Pasif yapısı sayesinde ayrıca adaptör kullanılmaz.
- Pratik kablolama: Analog görüntünün CAT5 UTP kablo üzerinden taşınmasına yardımcı olur.
- Kompakt tasarım: Kamera ve kayıt cihazı çevresinde az yer kaplar.
- Bakım kolaylığı: Sökme, değiştirme ve bağlantı kontrolü pratik biçimde yapılabilir.
- Çoklu kamera avantajı: Uygun projelerde CAT5 kablonun farklı çiftleri ayrı kamera sinyalleri için kullanılabilir.
Sık Sorulan Sorular
Video balun için elektrik bağlantısı gerekir mi?
Hayır. Bu model pasif olarak çalışır ve video sinyalini aktarmak için ayrıca enerjiye ihtiyaç duymaz. Güvenlik kamerasının kendi enerji bağlantısı ayrıca yapılmalıdır.
Ürün tek parça mı, çift olarak mı gönderilir?
Ürün, kamera ve DVR tarafında kullanılmak üzere bir alıcı ve bir vericiden oluşan çift set şeklindedir.
IP kamerayla kullanılabilir mi?
Bu ürün analog CCTV video sinyali aktarımı için tasarlanmıştır. IP kamera ağ bağlantısı için kullanılmaz.
Tek CAT5 kabloyla kaç kamera görüntüsü taşınabilir?
Uygun kablolama ve sistem koşullarında CAT5 kablonun dört bükümlü çifti, dört ayrı analog kamera sinyali için kullanılabilir. Her kamera kanalı için ayrı bir video balun seti gerekir.
600 metre boyunca renkli görüntü aktarır mı?
Ürün bilgisine göre 600 metreye kadar olan değer siyah-beyaz görüntü içindir. Renkli görüntü için belirtilen azami değer 300 metredir. Gerçek performans kabloya, kameraya ve ortam koşullarına göre değişir.
Kamera sisteminizle uyumlu mu?
Kamera türü, DVR video standardı, çözünürlük ve kablo mesafesi doğru video balun seçimi açısından önemlidir. Mevcut güvenlik kamerası sisteminizle uyumluluk konusunda emin değilseniz ürün için özel teklif veya teknik bilgi talebinde bulunabilirsiniz.
CCTV Pasif Video Balun Set Kablolu Alıcı-Verici ürününü sepetinize ekleyebilir veya projenize özel teklif alabilirsiniz.
Farklı kamera ve kayıt çözümleri için güvenlik kamerası kategorisini inceleyebilirsiniz.
| Kategori | Görüntü Aktarma |
| Tip | Aksesuar |
| Sertifikasyon | CE |
| Üretici Garantisi | 12 Ay |
