PVB-HD

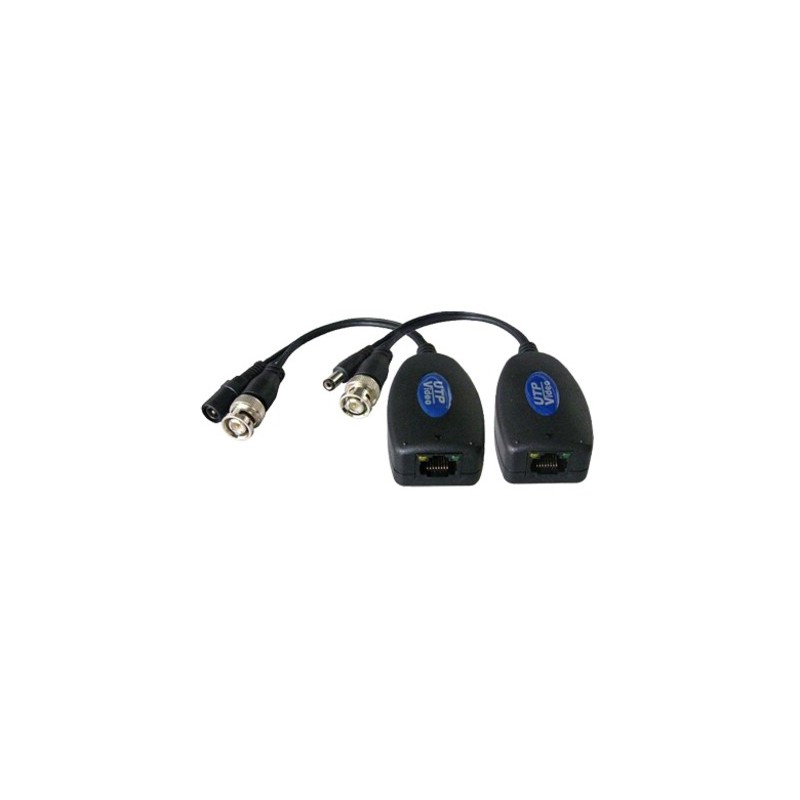

PVB-HD UTP Video Balun Set Alıcı-Verici
PVB-HD UTP video balun set ile AHD, CVI ve TVI kamera görüntüsüyle uygun düşük voltajlı enerjiyi CAT5 RJ45 kablo üzerinden aktarın.
Stokta

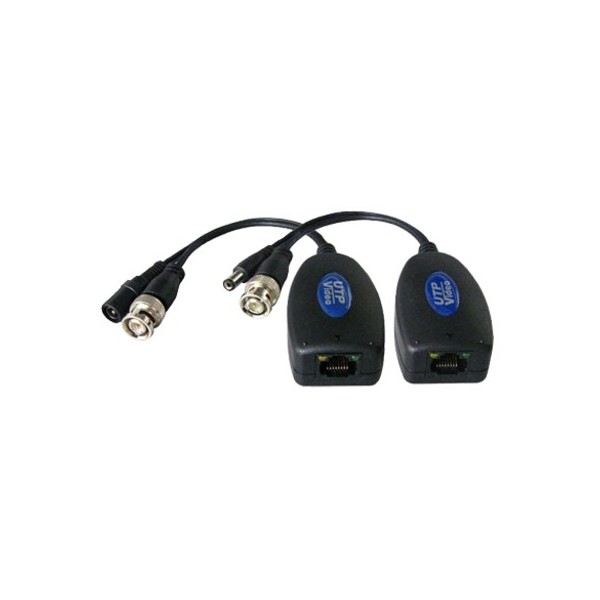

PVB-HD UTP Video Balun Set Alıcı-Verici
HD analog kamera görüntüsünü ve enerjisini tek UTP kablo üzerinden taşıyın
- AHD, HD-CVI ve HD-TVI desteği ile yaygın HD analog güvenlik kamerası sistemlerinde kullanılabilir.
- Video ve kamera enerjisini CAT5 UTP kablo ve RJ45 bağlantı üzerinden taşımaya yardımcı olur.
- Pasif video aktarımı sayesinde balunların çalışması için ayrıca enerji adaptörü gerekmez.
- Bir alıcı ve bir vericiden oluşan set kamera ile DVR kayıt cihazı arasında karşılıklı kullanılır.
PVB-HD UTP Video Balun Set Alıcı-Verici, AHD, HD-CVI ve HD-TVI güvenlik kameralarının video sinyali ile düşük voltajlı güç bağlantısını CAT5 UTP kablo üzerinden taşımak için kullanılan pasif bir CCTV bağlantı setidir. Kamera ve DVR tarafında karşılıklı kullanılan iki balundan oluşur.
Ürün üzerindeki BNC konnektörler analog video bağlantısını, güç konnektörleri kameranın enerji bağlantısını, RJ45 portları ise iki balun arasındaki UTP kablo bağlantısını sağlar. Bu yapı sayesinde kamera görüntüsü ve uygun düşük voltajlı enerji bağlantısı aynı kablo güzergâhı üzerinden taşınabilir.
Pasif video balun yapısı, görüntü sinyalinin iletilmesi için ayrıca güç kaynağı gerektirmez. Ancak kameranın çalışabilmesi için DVR tarafındaki baluna uygun bir 12V DC veya 24V AC güç kaynağı bağlanmalıdır. Kullanılacak güç kaynağının voltajı, polaritesi ve kapasitesi kameranın teknik değerleriyle uyumlu olmalıdır.
HD-CVI 720P video aktarımı
Yaygın HD analog kamera formatları
Tek CAT5 kablo güzergâhında pratik bağlantı
Bu Ürün Size Uygun mu?
Bu ürün; BNC video çıkışına sahip AHD, HD-CVI veya HD-TVI güvenlik kamerasının görüntüsünü ve uygun düşük voltajlı enerjisini CAT5 UTP kablo üzerinden DVR kayıt cihazı tarafına taşımak isteyen kullanıcılar için uygundur.
Özellikle kamera noktasına ayrı koaksiyel video kablosu ve güç kablosu çekmek yerine tek bir UTP kablo güzergâhından yararlanılması gereken ev, mağaza, ofis, depo, apartman ve çevre güvenliği projelerinde tercih edilebilir.
Önemli uyumluluk bilgisi
Üründeki RJ45 bağlantısı bir Ethernet veya IP ağ bağlantısı değildir. Balun seti modem, router, PoE switch veya standart ağ switchine bağlanmamalıdır. RJ45 portları yalnızca setin iki parçası arasında doğrudan CAT5 UTP kablo bağlantısı kurmak için kullanılır.
Öne Çıkan Özellikler
- AHD, HD-CVI ve HD-TVI analog kamera formatlarıyla uyumludur.
- 720P ve 1080P HD analog video sinyallerinin aktarımında kullanılabilir.
- NTSC ve PAL video formatlarını destekler.
- Bir alıcı ve bir vericiden oluşan balun çiftidir.
- Video ve uygun düşük voltajlı kamera enerjisini aynı CAT5 kablo üzerinden taşır.
- 12V DC ve 24V AC güç aktarımını destekler.
- Pasif video aktarımı için ayrıca enerji bağlantısına ihtiyaç duymaz.
- Video bağlantısı için erkek BNC konnektörlere sahiptir.
- UTP hattı için RJ45 bağlantısı kullanır.
- Yaklaşık 10 cm bağlantı kablosuna sahiptir.
- Geçici gerilim darbelerine karşı koruma özelliği sunar.
- Kompakt yapısıyla kamera ve DVR çevresinde pratik montaj imkânı sağlar.
- Koaksiyel video ve ayrı güç kablosu ihtiyacını azaltmaya yardımcı olur.
Desteklenen Video Mesafeleri
Video aktarım mesafesi kameranın görüntü standardına ve çözünürlüğüne göre değişir. Ürün için belirtilen azami aktarım değerleri aşağıdaki gibidir:
- AHD 720P: 320 metreye kadar
- AHD 1080P: 250 metreye kadar
- HD-CVI 720P: 450 metreye kadar
- HD-CVI 1080P: 250 metreye kadar
- HD-TVI 720P: 250 metreye kadar
- HD-TVI 1080P: 250 metreye kadar
Mesafe değerleri azami ürün değerleridir.
Gerçek aktarım mesafesi; kamera ve DVR uyumluluğuna, kablonun saf bakır veya CCA olmasına, kablo kesitine, ek noktalarına, RJ45 bağlantı kalitesine ve çevresel parazitlere göre değişebilir. Kritik projelerde montajdan önce saha testi yapılması önerilir.
Güç Aktarım Mesafeleri
Kameraya ulaştırılabilecek enerji mesafesi, kameranın çektiği akım yükseldikçe azalır. Ürün için verilen örnek güç mesafeleri şöyledir:
- 12V DC / 100 mA kamera: 250 metreye kadar
- 12V DC / 300 mA kamera: 100 metreye kadar
- 500 mA kamera: 50 metreye kadar
Bu değerler kamera tüketimine göre hazırlanmış yaklaşık üst sınırlardır. Kablo uzadıkça iletken üzerinde voltaj düşümü oluşur. Özellikle gece görüş LED’leri açıldığında kamera daha fazla akım çekebilir ve gündüz çalışan bir sistem gece kararsız hale gelebilir.
Güç bağlantısı uyarısı
Kamera tarafındaki gerçek voltaj, bağlantı tamamlandıktan sonra yük altında ölçülmelidir. Güç kaynağının voltajı rastgele yükseltilmemeli; kamera üreticisinin izin verdiği giriş aralığı aşılmamalıdır.
Uzun mesafelerde 12V DC güç aktarımı yerine kamera yakınında yerel adaptör kullanılması veya profesyonel proje hesabı yapılması daha güvenli olabilir.
Kullanım Alanları
- Ev güvenlik sistemleri: HD analog kameranın görüntü ve güç bağlantısının tek UTP kablo güzergâhından yapılmasını sağlar.
- Mağaza ve ofisler: Kamera ile DVR arasındaki kablo düzenini sadeleştirmeye yardımcı olur.
- Depo ve atölyeler: Uzak kamera noktalarında CAT5 kablo üzerinden video aktarımı için kullanılabilir.
- Apartman ve site sistemleri: Ortak alan kameralarının merkezi kayıt cihazına bağlanmasında değerlendirilebilir.
- Mevcut UTP altyapıları: Uygun ve bağımsız CAT5 kablonun analog CCTV bağlantısında kullanılmasına imkân verir.
- Sistem yenileme çalışmaları: IP ağı olarak kullanılmayan uygun UTP kablo altyapısı HD analog kamera sistemine uyarlanabilir.
Bağlantı Nasıl Yapılır?
- Balunlardan birinin BNC konnektörü güvenlik kamerasının video çıkışına bağlanır.
- Kamera tarafındaki güç konnektörü kameranın enerji girişine bağlanır.
- Diğer balunun BNC konnektörü DVR kayıt cihazının ilgili video girişine takılır.
- DVR tarafındaki güç girişine kamerayla uyumlu güç kaynağı bağlanır.
- İki balun arasına, uçları doğru bağlantı standardıyla hazırlanmış doğrudan CAT5 UTP kablo takılır.
- Bağlantıların doğruluğu kontrol edildikten sonra güç verilir.
- Kamera tarafındaki voltaj, görüntü kalitesi ve gece görüş çalışması test edilir.
Montajda Dikkat Edilmesi Gerekenler
- Doğrudan bağlantı kurun: İki balun arasındaki kablo router, modem, ağ switchi veya PoE switch üzerinden geçirilmemelidir.
- Kamera voltajını kontrol edin: 12V DC ve 24V AC bağlantıları birbirinin yerine kullanılmamalıdır.
- DC polaritesine dikkat edin: Artı ve eksi uçların ters bağlanması kameraya zarar verebilir.
- Saf bakır kablo kullanın: CCA kablolarda direnç ve voltaj kaybı daha yüksek olabilir.
- RJ45 uçlarını doğru hazırlayın: Hatalı pin dizilimi görüntü alınamamasına veya güç bağlantısında arızaya neden olabilir.
- Kablo eklerini azaltın: Ek, ara konnektör ve düşük kaliteli bağlantılar sinyal ve voltaj kaybını artırabilir.
- Elektrik hatlarından uzak tutun: UTP kabloyu yüksek gerilim ve güçlü motor kablolarıyla aynı kanalda taşımayın.
- Dış ortam koruması sağlayın: Balunlar ve RJ45 bağlantıları suya ve neme karşı uygun buat içinde korunmalıdır.
- Yük altında test edin: Kamera gece görüş modundayken görüntü ve besleme voltajı ayrıca kontrol edilmelidir.
- Profesyonel montaj tercih edin: Uzun mesafeli güç aktarımında kablo direnci ve voltaj düşümü hesabı yapılmalıdır.
Pasif Video Balun Nasıl Çalışır?
Pasif video balun, BNC üzerinden gelen analog kamera sinyalinin dengeli UTP kablo hattı üzerinden taşınmasını sağlar. Kamera tarafındaki balun video sinyalini UTP hattına aktarırken DVR tarafındaki balun sinyali yeniden BNC bağlantısına uygun hale getirir.
Balunların video aktarımı için elektronik yükseltici beslemesine ihtiyacı yoktur. “Pasif” ifadesi, kamera için enerji gerekmediği anlamına gelmez. Kamera enerjisi harici bir 12V DC veya 24V AC güç kaynağından sağlanır ve balun seti bu enerjinin uygun UTP damarları üzerinden kameraya iletilmesine aracılık eder.
Standart Video Balundan Farkı Nedir?
Standart pasif video balunlar çoğunlukla yalnızca kamera görüntüsünü taşır ve UTP damarlarının bağlantısı vidalı veya bastırmalı terminaller üzerinden yapılır. PVB-HD UTP Video Balun Set ise RJ45 bağlantısı kullanır ve uygun kamera enerjisinin de aynı CAT5 kablo üzerinden taşınmasını destekler.
Ayrıca ürün, AHD, HD-CVI ve HD-TVI gibi HD analog kamera formatları için belirtilmiş çözünürlük ve mesafe değerlerine sahiptir. Kamera formatı ve çözünürlük yükseldikçe desteklenen azami video mesafesi değişebilir.
Teknik Bilgiler
| Ürün Adı | UTP Video Balun Set Alıcı-Verici |
| Model | PVB-HD |
| Ürün Tipi | Pasif HD video ve güç balun seti |
| Paket İçeriği | 1 adet alıcı ve 1 adet verici |
| Uyumlu Video Formatları | AHD, HD-CVI ve HD-TVI |
| Yayın Formatı Desteği | NTSC ve PAL |
| Desteklenen Çözünürlükler | 720P ve 1080P |
| Kablo Tipi | CAT5 UTP kablo |
| UTP Bağlantısı | RJ45 |
| Video Bağlantısı | Erkek BNC konnektör |
| Güç Aktarımı | 12V DC ve 24V AC |
| Video Çalışma Şekli | Pasif, yükselticisiz |
| Bağlantı Kablosu | Yaklaşık 10 cm |
| Çalışma Sıcaklığı | Yaklaşık -30°C ile +70°C |
| Koruma | Geçici gerilim bastırma koruması |
Neden PVB-HD UTP Video Balun Set?
- Video ve güç bir arada: Kamera görüntüsüyle uygun düşük voltajlı enerjinin aynı UTP kablo üzerinden taşınmasına yardımcı olur.
- HD analog uyumluluk: AHD, HD-CVI ve HD-TVI kamera sistemlerini destekler.
- RJ45 bağlantı kolaylığı: Uçları hazırlanmış CAT5 kabloyla pratik kurulum sağlar.
- Pasif video aktarımı: Balunların görüntü iletimi için ayrıca adaptör gerekmez.
- Uzun mesafe seçenekleri: Kamera formatı ve çözünürlüğe göre 450 metreye kadar belirtilen video aktarım mesafesi sunar.
- Kompakt yapı: Kamera ve kayıt cihazı çevresinde az yer kaplar.
Sık Sorulan Sorular
Ürün IP kameralarla kullanılabilir mi?
Hayır. Bu balun seti BNC bağlantılı AHD, HD-CVI ve HD-TVI analog kameralar için tasarlanmıştır. IP kamera ağ verisi iletmez.
RJ45 kablo bir switch üzerinden geçirilebilir mi?
Hayır. Balunlar arasındaki CAT5 kablo doğrudan bağlanmalıdır. Modem, router, ağ switchi veya PoE switch kullanılmamalıdır.
Balun için adaptör gerekir mi?
Video aktarımı pasiftir ve balunların çalışması için adaptör gerekmez. Ancak güvenlik kamerasının çalışması için kameraya uygun harici güç kaynağı gereklidir.
Video ve enerji aynı kablodan taşınabilir mi?
Evet. Ürün, uygun pin bağlantısıyla video ve düşük voltajlı kamera enerjisinin aynı CAT5 kablo üzerinden taşınmasını destekler.
250 metre mesafede her 12V kamera çalışır mı?
Hayır. Güç aktarım mesafesi kameranın akım tüketimine ve kablo direncine bağlıdır. 250 metre değeri 100 mA tüketen kamera için verilmiştir. IR LED’li kameralar gece daha yüksek akım çekebilir.
En yüksek video mesafesi hangi sistemdedir?
Verilen ürün bilgilerine göre HD-CVI 720P kamera sistemlerinde uygun koşullarda 450 metreye kadar video aktarımı desteklenir.
Kamera sisteminiz için doğru balun mu?
Kameranın AHD, HD-CVI veya HD-TVI standardı, çözünürlüğü, akım tüketimi, besleme voltajı ve kablo mesafesi doğru ürün seçiminde önemlidir. Uyumluluk konusunda emin değilseniz kamera modeliniz ve kablo uzunluğunuzla birlikte teknik bilgi veya özel teklif talep edebilirsiniz.
PVB-HD UTP Video Balun Set Alıcı-Verici ürününü sepetinize ekleyebilir veya güvenlik kamerası projeniz için özel teklif alabilirsiniz.
Farklı güvenlik kamerası ve görüntü aktarım çözümleri için güvenlik kamerası kategorisini inceleyebilirsiniz.
| Kategori | Görüntü Aktarma |
| Tip | Aksesuar |
| Sertifikasyon | CE |
| Üretici Garantisi | 12 Ay |
