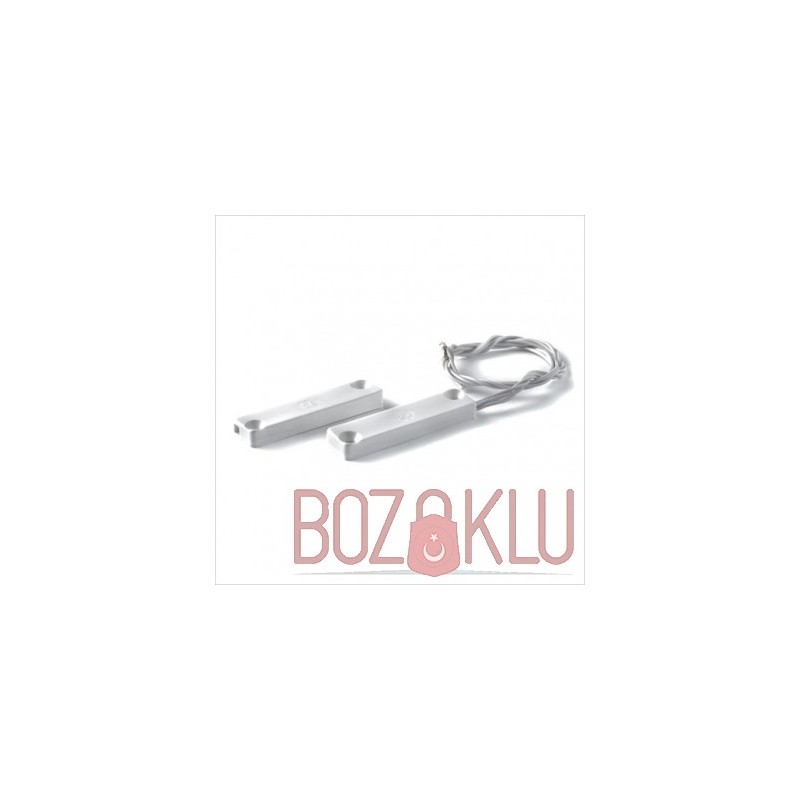

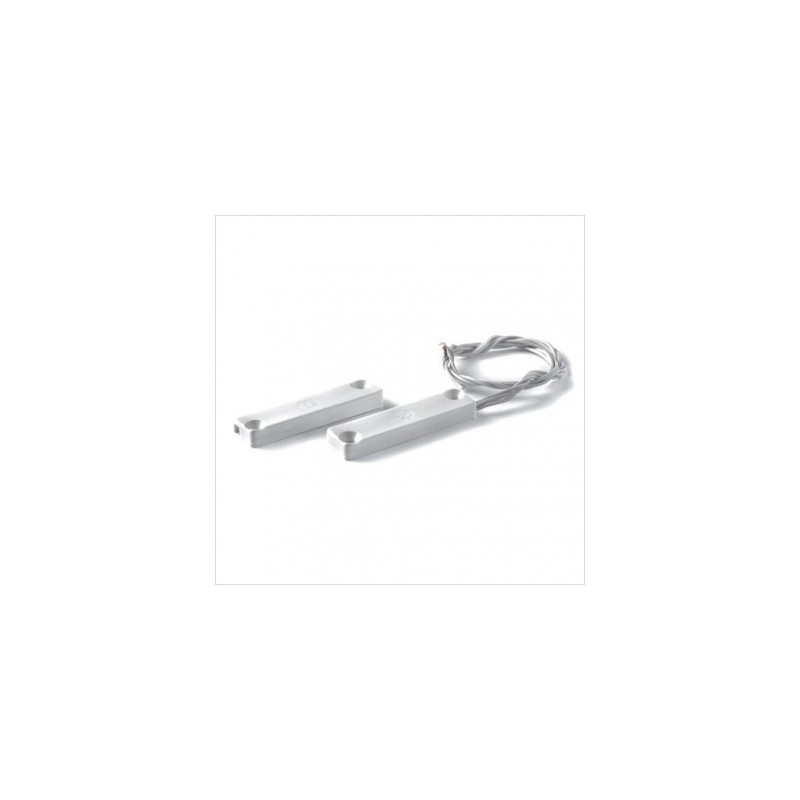

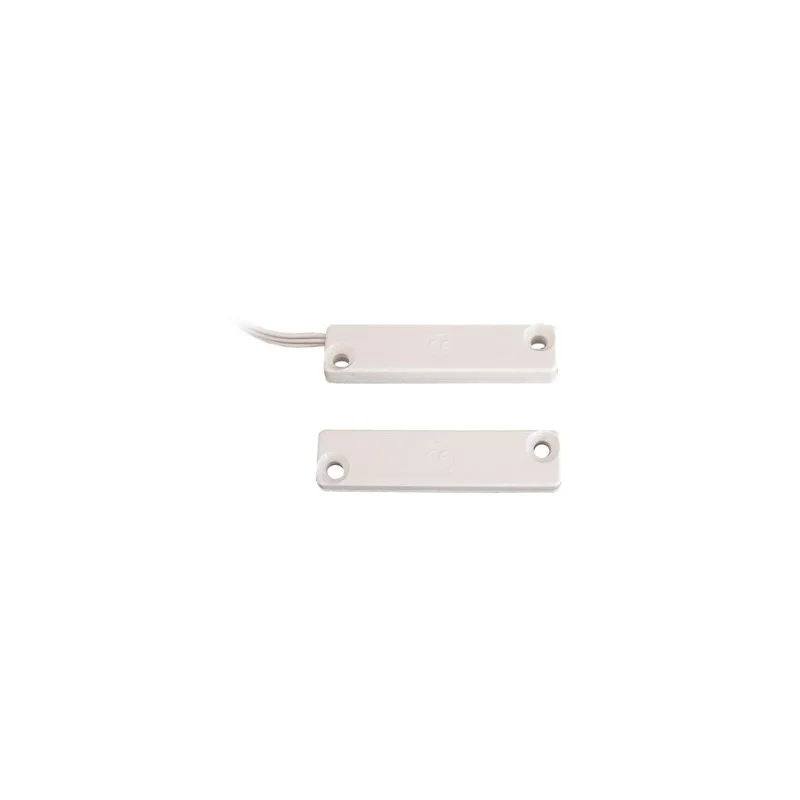

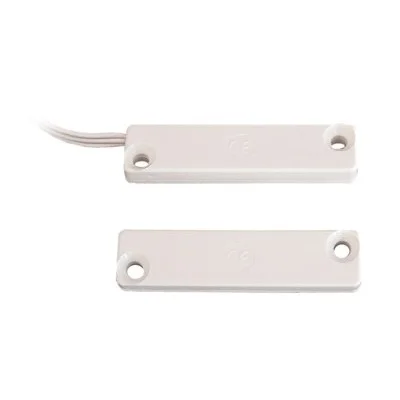

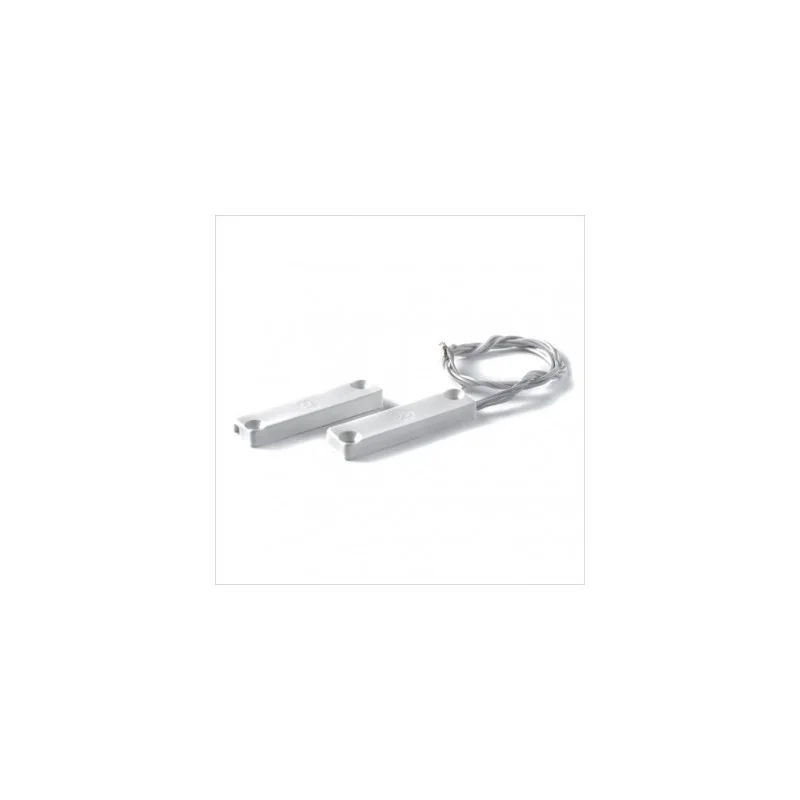

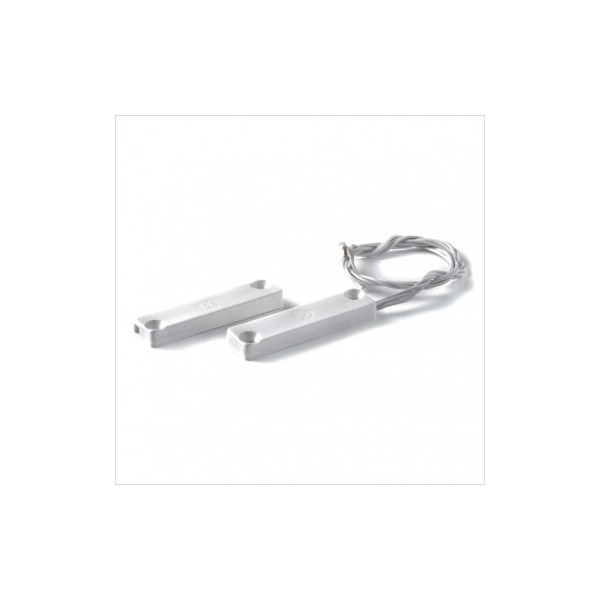

FDP R6P Ultra İnce Sabotajlı Manyetik Kontak
FDP R6P Ultra İnce Sabotajlı Manyetik Kontak, Kablolu Manyetik Kontak İnce Tip Ultra Slim, Pencerelere / kapılara montaj için manyetik kontak.
Stokta
FDP R6P Ultra İnce Sabotajlı Manyetik Kontak
Yalnızca 5 mm kalınlığında, dört telli kapı ve pencere sensörü
- 5 mm ultra ince gövde ile dar kapı ve pencere profillerinde az yer kaplar.
- Dört telli bağlantı sayesinde iki tel alarm, iki tel sabotaj hattı için kullanılabilir.
- NC reed kontak yapısı kablolu alarm sistemlerinde açılma algılaması sağlar.
- 25 cm hazır kablo alarm paneline veya tesisat hattına pratik bağlantı sunar.
FDP R6P Ultra İnce Sabotajlı Manyetik Kontak, kapı ve pencerelerin açılmasını algılamak için geliştirilmiş yüzey tipi bir alarm sensörüdür. Yalnızca 5 mm kalınlığındaki kompakt gövdesi, standart manyetik kontakların fazla kalın kaldığı dar montaj alanlarında kullanılmasına imkân verir.
Ürün, NC reed kontak içeren kablolu sensör bölümü ile mıknatıs karşılığından oluşur. Kapı veya pencere kapalıyken mıknatıs sensöre yaklaşır ve kontak kapalı konuma geçer. Kapı açıldığında mıknatıs sensörden uzaklaşır, kontak açılır ve alarm paneli bu değişikliği bölge ihlali olarak algılayabilir.
R6P’nin dört telli bağlantısındaki iki iletken manyetik alarm kontağı, diğer iki iletken ise sabotaj döngüsü için kullanılır. Bu sayede hem kapı-pencere açılması hem de sensör hattına yönelik müdahaleler uyumlu bir alarm paneli üzerinden izlenebilir.
Dar alanlara uygun ultra ince gövde
İki alarm ve iki sabotaj iletkeni
Hazır bağlantı kablosu
Bu Ürün Size Uygun mu?
Bu ürün; kapı veya pencere açılmasını kablolu alarm sistemi üzerinden izlemek, aynı zamanda sensör hattına yapılan müdahaleleri ayrı sabotaj devresiyle takip etmek isteyen kullanıcılar için uygundur.
Özellikle kalın sensör gövdeleri için yeterli alan bulunmayan PVC veya ahşap kapı-pencere profillerinde ultra ince tasarımı avantaj sağlar. Montaj yüzeyinin ferromanyetik olmaması ve sensör ile mıknatısın doğru hizalanması gerekir.
Ürün sürümü hakkında önemli bilgi
R6P’nin eski ürün kayıtlarında IP31, güncel üretici dokümanlarında ise IP33 koruma sınıfı görülmektedir. Satışa sunulan ürünün kesin koruma sınıfı ambalaj veya ürün etiketi üzerinden doğrulanmalıdır.
Öne Çıkan Özellikler
- Kapı ve pencere açılmasını algılayan kablolu manyetik kontaktır.
- Yüzeye montaj için tasarlanmıştır.
- Ultra ince dikdörtgen gövde yapısına sahiptir.
- Yalnızca 5 mm kalınlığındadır.
- Manyetik NC reed kontak teknolojisi kullanır.
- Dört damarlı hazır bağlantı kablosuna sahiptir.
- İki damar açılma algılama kontağı için kullanılır.
- İki damar sabotaj hattı için kullanılır.
- Kablo uzunluğu 25 cm’dir.
- 46 × 11 × 5 mm kompakt ölçülere sahiptir.
- Beyaz ABS plastik gövdelidir.
- Mıknatıs karşılığı ürünle birlikte sunulur.
- Korunaklı iç ortam kurulumlarına uygundur.
- EN 50131-2-6 standardındaki ürün ailesinde yer alır.
- Grade 2 güvenlik seviyesine uygun yapıdadır.
- Çevre sınıfı II uygulamalarında kullanılabilir.
- İtalya menşeli güvenlik sistemi bileşenidir.
Kullanım Alanları
- Giriş kapıları: Kapının açılmasını alarm paneline bildirmek için kullanılabilir.
- Pencereler: Açılabilir pencere kanatlarının durumunu izlemeye yardımcı olur.
- Balkon kapıları: Konutlarda korunması gereken dış erişim noktalarına uygulanabilir.
- Mağaza ve ofisler: Mesai dışında kapı ve pencerelerin açılmasını algılamak için kullanılabilir.
- Dolap ve kabinler: Uygun montaj koşullarında korunan dolapların açılmasını izleyebilir.
- Dar profiller: Standart kontakların fazla kalın kaldığı PVC ve ahşap profillerde tercih edilebilir.
- Otomasyon sistemleri: Uyumlu kontrol girişlerine açık-kapalı durum bilgisi sağlayabilir.
R6P Manyetik Kontak Nasıl Çalışır?
Sensör gövdesinin içinde manyetik alana duyarlı bir NC reed anahtar bulunur. Kapı veya pencere kapalıyken mıknatıs sensöre yeterince yakındır ve alarm kontağı kapalı durumda kalır. Kapı açıldığında mıknatıs uzaklaşır ve kontak açılır.
Alarm paneli kontak durumundaki bu değişikliği bölge ihlali olarak değerlendirebilir. Sistemin kurulum şekline göre siren çalıştırma, mobil bildirim gönderme veya alarm haber alma merkezine olay iletme gibi senaryolar uygulanabilir.
Sabotaj Hattı Nasıl Çalışır?
Ürünün dört iletkeninden ikisi alarm kontağına, diğer ikisi sabotaj döngüsüne ayrılmıştır. Sabotaj çifti, panelin tamper girişine veya alarm sisteminin seri sabotaj hattına bağlanabilir.
Sabotaj hattının kesilmesi veya bağlantısının bozulması durumunda uyumlu alarm paneli müdahale bilgisi oluşturabilir. Bunun için bağlantının panel üreticisinin şemasına göre yapılması ve ilgili girişin doğru programlanması gerekir.
Not: Dört telli bağlantı ürünün tek başına alarm vereceği anlamına gelmez.
Açılma ve sabotaj devrelerinin uyumlu bir alarm paneline bağlanması gerekir. Üründe dahili EOL direnci bulunduğu varsayılmamalıdır.
Montaj Nasıl Yapılır?
- Alarm panelinin şebeke ve akü enerjisi güvenli biçimde kapatılır.
- Kablolu sensör bölümü kapı veya pencerenin sabit kasasına yerleştirilir.
- Mıknatıs karşılığı hareketli kapı ya da pencere kanadına konumlandırılır.
- Kapalı konumda sensör ve mıknatıs birbirine paralel olarak hizalanır.
- Parçalar gövde üzerindeki montaj delikleri kullanılarak uygun vidalarla sabitlenir.
- Alarm kontağına ait iki kablo panelin kablolu bölge girişine bağlanır.
- Diğer iki kablo panelin sabotaj veya tamper devresine bağlanır.
- Gerekli EOL dirençleri alarm panelinin bağlantı şemasına göre uygulanır.
- Kapı açılma, kapanma ve sabotaj hattı testleri ayrı ayrı gerçekleştirilir.
Montajda Dikkat Edilmesi Gerekenler
- Sensörü sabit bölüme takın: Kablolu bölüm kasaya, mıknatıs hareketli kanada monte edilmelidir.
- Doğru hizalama yapın: Sensör ve mıknatıs kapalı konumda birbirine paralel olmalıdır.
- Ferromanyetik yüzeyleri dikkate alın: Demir ve çelik yüzeyler çalışma mesafesini etkileyebilir.
- Kablo çiftlerini doğrulayın: Alarm ve sabotaj iletkenleri ölçülmeden veya şemadan kontrol edilmeden bağlanmamalıdır.
- Kabloyu koruyun: Hazır kablo ezilme, çekilme ve kapı arasında sıkışmaya karşı korunmalıdır.
- Dış ortamda koruyun: IP31 veya IP33 seviyesi doğrudan yağmur ve basınçlı suya uygun değildir.
- Panel şemasını izleyin: EOL ve sabotaj bağlantıları panel üreticisinin talimatına göre yapılmalıdır.
- Kalıcı sabitlemeden önce test edin: Gerçek montaj yüzeyinde açılma ve kapanma algılaması kontrol edilmelidir.
- Kurulum sonrasında tekrar test edin: Alarm ve sabotaj olaylarının panelde doğru görüntülendiği doğrulanmalıdır.
IP31 Koruma Sınıfı Ne Anlama Gelir?
IP31 sınıfındaki ilk rakam olan 3, gövdenin 2,5 mm’den büyük katı cisimlerin girişine karşı temel koruma sunduğunu belirtir. İkinci rakam olan 1 ise dikey yönde düşen su damlalarına karşı sınırlı koruma ifade eder.
IP31; ürünün yağmur altında, yoğun nemli ortamda veya su püskürmesine maruz kalan yerlerde kullanılabileceği anlamına gelmez. Ürün korunaklı iç mekân uygulamalarında kullanılmalıdır.
Teknik Bilgiler
| Ürün Adı | FDP R6P Ultra İnce Sabotajlı Manyetik Kontak |
| Marka | FDP International |
| Üretici Modeli | R6P |
| Site Ürün Referansı | SORR6P |
| Ürün Tipi | Ultra ince sabotaj hatlı kablolu manyetik kontak |
| Montaj Tipi | Yüzeye montaj |
| Kontak Tipi | NC reed kontak |
| Bağlantı | 4 tel; 2 alarm ve 2 sabotaj |
| Kablo Uzunluğu | 25 cm |
| Boyutlar | 46 × 11 × 5 mm |
| Gövde Malzemesi | ABS plastik |
| Renk | Beyaz |
| Koruma Sınıfı | IP31 – güncel sürümlerde IP33 olabilir |
| Çalışma Sıcaklığı | Yaklaşık -10°C ile +50°C |
| Çevre Sınıfı | Sınıf II |
| Güvenlik Seviyesi | Grade 2 |
| Standart | EN 50131-2-6 |
| Menşei | İtalya / Avrupa |
Neden FDP R6P Ultra İnce Manyetik Kontak?
- Ultra ince tasarım: Yalnızca 5 mm kalınlığıyla dar profillere uyum sağlar.
- Sabotaj hattı: Ayrı kablo çifti sensör hattına müdahalenin izlenmesine yardımcı olur.
- NC kontak: Kablolu alarm sistemlerinin yaygın bölge bağlantılarında kullanılabilir.
- Hazır kablo: 25 cm uzunluğunda dört damarlı bağlantı kablosuyla sunulur.
- Yüzey montajı: Kapı veya pencere profilinde gömme yuva açılmasını gerektirmez.
- Sertifikalı ürün yapısı: EN 50131-2-6 ve Grade 2 sınıflandırmasına sahiptir.
Sık Sorulan Sorular
R6P kablosuz mudur?
Hayır. Dört damarlı kabloyla alarm paneline bağlanan kablolu bir manyetik kontaktır.
Üründe vidalı terminal bulunur mu?
R6P ürün kayıtlarında vidalı terminal yerine dört telli hazır bağlantı kablosu bulunmaktadır.
Dört kablonun görevi nedir?
İki kablo kapı veya pencere açılma kontağı, diğer iki kablo sabotaj hattı için kullanılır.
Dış ortamda kullanılabilir mi?
IP31 veya IP33 koruma sınıfı doğrudan yağmur ve basınçlı su için yeterli değildir. Korunaklı iç ortamda kullanılmalıdır.
Dahili EOL direnci var mı?
Dahili EOL direnci belirtilmemiştir. Gerekli dirençler alarm panelinin şemasına göre haricen uygulanmalıdır.
Tek başına alarm verir mi?
Hayır. Alarm ve sabotaj bilgisi için uyumlu bir alarm paneline veya kontrol sistemine bağlanması gerekir.
Dar kapı veya pencere profiliniz için uygun mu?
Montaj alanının ölçüsü, yüzey malzemesi, sensör-mıknatıs boşluğu ve alarm panelinin sabotaj bağlantısı doğru ürün seçimi açısından önemlidir. Emin değilseniz panel modeliniz ve montaj alanı ölçüleriyle teknik bilgi talep edebilirsiniz.
