A-R2P

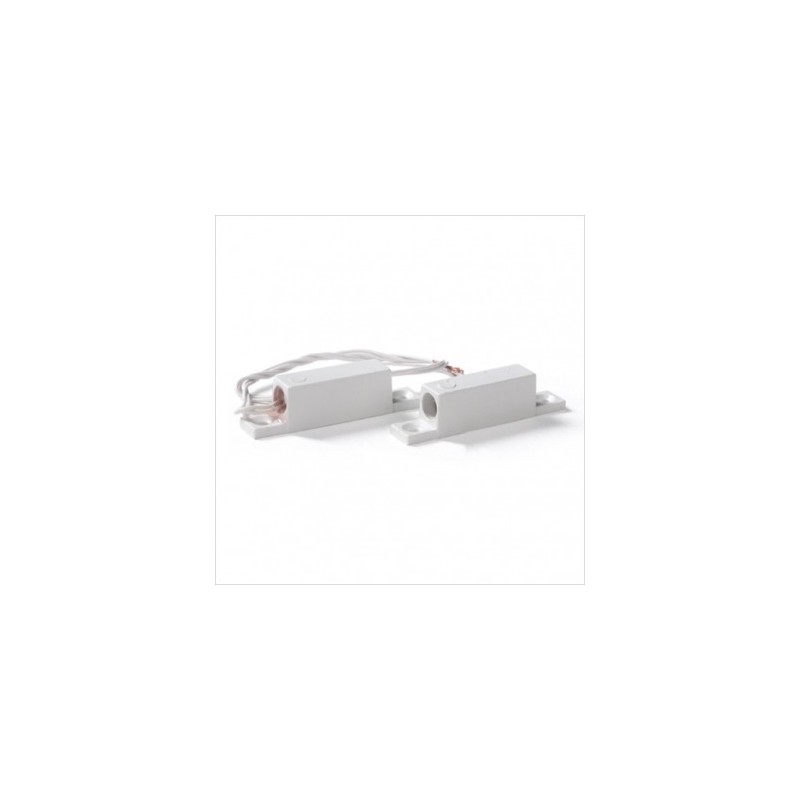

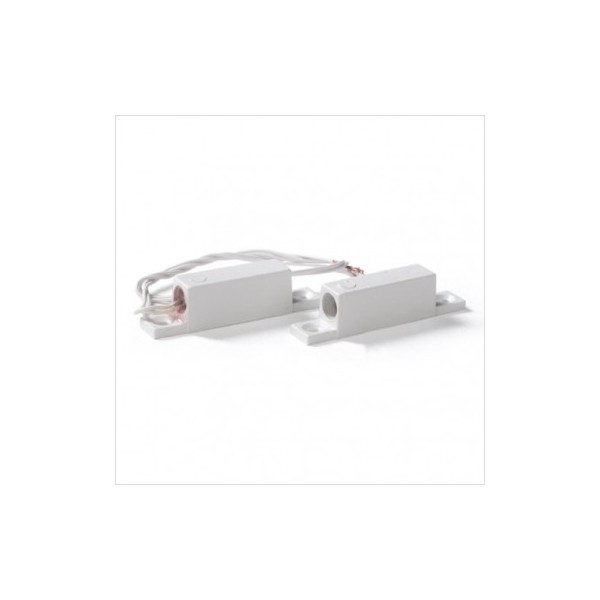

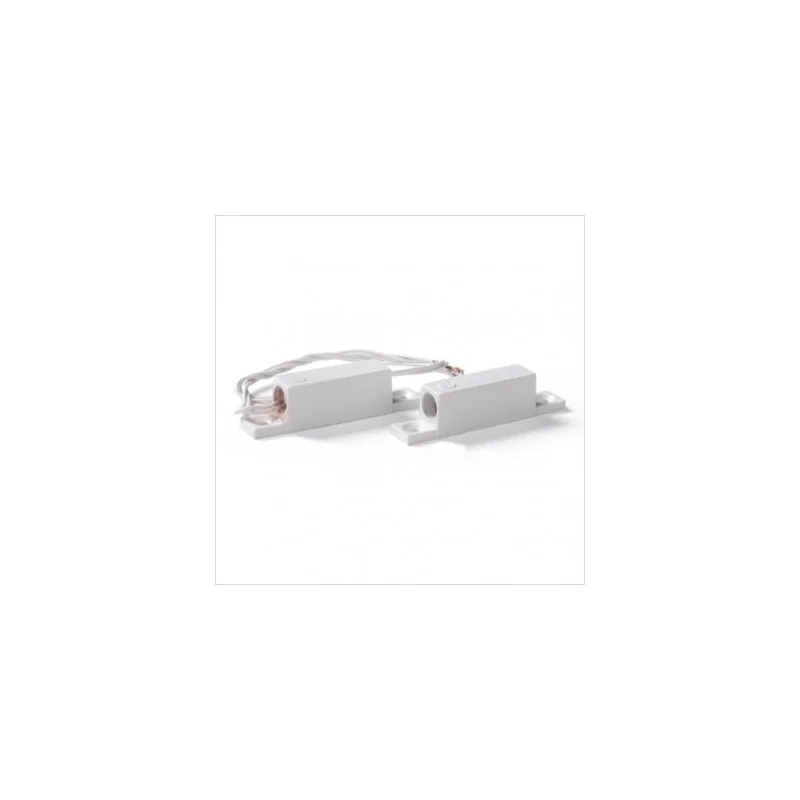

FDP Sabotajlı Kablolu Manyetik Kontak
FDP A-R2P Sabotajlı Manyetik Kontak – IP65, Yüzey Tip Manyetik Kontak Kablolu, Sabotajlı. Yüksek Kalite. Avrupa Menşei
Stokta
FDP A-R2P Sabotajlı Kablolu Manyetik Kontak
Kapı ve pencereler için dört telli, sabotaj hatlı manyetik kontak
- Dört telli bağlantı ile iki tel alarm kontağı, iki tel sabotaj hattı için kullanılır.
- IP65 koruma sınıfı sayesinde toza ve su püskürmelerine karşı korumalı gövde sunar.
- Yüzey tipi montaj ile kapı ve pencere kasalarına pratik biçimde uygulanabilir.
- IMQ sertifikalı yapı güvenlik sistemi uygulamalarında doğrulanmış ürün standardı sağlar.
FDP A-R2P Sabotajlı Kablolu Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açılmasını algılamak için tasarlanmış yüzey tipi bir alarm sensörüdür. Dört telli bağlantı yapısı sayesinde standart açılma algılama kontağının yanında ayrı bir sabotaj hattı da sunar.
Üründeki kabloların ikisi manyetik alarm kontağı, diğer ikisi ise sabotaj döngüsü için kullanılır. Böylece kontak kablosuna müdahale edilmesi veya sabotaj hattının kesilmesi, uyumlu bağlantı ve panel programlamasıyla alarm sistemi tarafından ayrıca izlenebilir.
Beyaz ABS plastik gövdesi, açık renkli kapı ve pencere doğramalarıyla uyumlu bir görünüm sağlar. Kompakt yapısı ve 25 cm hazır kablosu sayesinde ev, iş yeri, mağaza, depo ve tesis güvenliği uygulamalarında kullanılabilir.
İki alarm ve iki sabotaj bağlantısı
Toza ve su püskürmelerine karşı koruma
Sertifikalı güvenlik ürünü
Bu Ürün Size Uygun mu?
Bu ürün; kapı veya pencere açılmasını kablolu alarm sistemi üzerinden algılamak ve sensör hattına yönelik müdahaleleri ayrı bir sabotaj devresiyle izlemek isteyen kullanıcılar için uygundur. Alarm panelinin kablolu bölge girişiyle birlikte sabotaj hattı bağlantısını desteklemesi gerekir.
Standart iki telli manyetik kontaklardan farklı olarak iki ayrı kablo çifti sunar. Birinci çift açılma algılaması, ikinci çift ise sabotaj denetimi için kullanılır. Panel bağlantısı ve bölge programlaması ürünün bu yapısına uygun yapılmalıdır.
Öne Çıkan Özellikler
- Kapı ve pencere açılmasını algılayan kablolu manyetik kontaktır.
- Yüzeye montaj için tasarlanmıştır.
- Manyetik reed kontak teknolojisiyle çalışır.
- Dört damarlı hazır bağlantı kablosuna sahiptir.
- İki kablo alarm kontağı için kullanılır.
- İki kablo ayrı sabotaj döngüsü için kullanılır.
- Bağlantı kablosu 25 cm uzunluğundadır.
- ABS plastik gövdeye sahiptir.
- Beyaz renkli kapı ve pencere doğramalarıyla uyumludur.
- IP65 koruma sınıfına sahiptir.
- Toza karşı korumalıdır.
- Farklı yönlerden gelen su püskürmelerine karşı koruma sunar.
- IMQ sertifikalıdır.
- EN 50131-2-6 standardına uygun ürün ailesinde yer alır.
- Güvenlik seviyesi Grade 2 uygulamalarında kullanılabilir.
- Kompakt gövdesi kapı ve pencere kasalarında az yer kaplar.
- İtalya menşeli güvenlik sistemi bileşenidir.
Kullanım Alanları
- Giriş kapıları: Kapının açılması durumunda alarm paneline bölge ihlali bilgisi gönderir.
- Pencereler: Açılabilir pencere kanatlarının güvenlik sistemi tarafından izlenmesini sağlar.
- Balkon ve teras kapıları: Konutların dış erişim noktalarında çevresel koruma sağlar.
- Mağaza ve ofisler: Mesai dışında korunması gereken kapı ve pencerelerde kullanılabilir.
- Depo ve tesisler: Giriş noktalarının açılmasını ve sensör hattına müdahaleyi takip etmeye yardımcı olur.
- Korunaklı dış alanlar: IP65 gövdesi sayesinde bağlantıları uygun şekilde korunduğunda dış ortam koşullarına açık noktalarda değerlendirilebilir.
- Otomasyon sistemleri: Uygun kontrol girişlerinde kapı veya pencere durum bilgisi için kullanılabilir.
Sabotaj Hattı Nasıl Çalışır?
Ürünün dört kablosundan ikisi kapı veya pencerenin açılmasını algılayan manyetik kontağa bağlıdır. Diğer iki kablo ise ayrı bir sabotaj döngüsü oluşturur. Sabotaj kabloları alarm panelinin tamper girişine veya panel üreticisinin önerdiği sabotaj devresine bağlanır.
Sabotaj hattının kesilmesi veya devreden çıkarılması durumunda alarm paneli bu değişikliği müdahale olarak değerlendirebilir. Sistemin nasıl tepki vereceği panelin bağlantı biçimine, EOL direnç düzenine ve bölge programına bağlıdır.
Önemli: Dört telli bağlantı, ürünün kendi başına sesli alarm vereceği anlamına gelmez.
Açılma ve sabotaj bilgileri uyumlu bir alarm paneli tarafından izlenmelidir. Kablo çiftleri ölçümle veya üretici bağlantı şemasıyla belirlenmeden doğrudan panele bağlanmamalıdır.
Yüzey Tipi Manyetik Kontak Nasıl Çalışır?
Manyetik kontak, reed sensör bulunan kablolu parça ile mıknatıs karşılığından oluşur. Kapı veya pencere kapalıyken iki parça birbirine yakın konumdadır. Kapı açıldığında mıknatıs sensörden uzaklaşır ve alarm kontağının elektriksel durumu değişir.
Alarm paneli bu değişikliği algılayarak bölgeyi açık veya ihlal edilmiş olarak gösterebilir. Sistem kuruluysa siren, haber alma merkezi bildirimi veya mobil bildirim gibi programlanmış alarm senaryoları çalıştırılabilir.
Montaj Nasıl Yapılır?
- Alarm panelinin şebeke ve akü enerjisi güvenli şekilde kapatılır.
- Kablolu sensör bölümü kapı veya pencerenin sabit kasasına yerleştirilir.
- Mıknatıs bölümü hareketli kapı veya pencere kanadına konumlandırılır.
- Kapalı konumda sensör ile mıknatıs birbirine paralel olarak hizalanır.
- Parçalar montaj yüzeyine uygun vidalarla sabitlenir.
- Alarm kontağına ait iki kablo panelin ilgili bölge girişine bağlanır.
- Sabotaj hattına ait diğer iki kablo panelin tamper devresine bağlanır.
- Gerekli EOL dirençleri panel üreticisinin bağlantı şemasına göre uygulanır.
- Kapı açılma, kapanma, kablo kesme ve sabotaj senaryoları ayrı ayrı test edilir.
Montajda Dikkat Edilmesi Gerekenler
- Sensörü sabit bölüme takın: Kablolu sensör kasaya, mıknatıs ise hareketli kanada monte edilmelidir.
- Paralel hizalama yapın: Sensör ve mıknatıs kapalı konumda aynı hizada bulunmalıdır.
- Kablo çiftlerini belirleyin: Alarm ve sabotaj kabloları bağlantı yapılmadan önce doğrulanmalıdır.
- Metal yüzeyleri dikkate alın: Ferromanyetik yüzeyler mıknatısın çalışma mesafesini etkileyebilir.
- Kabloyu koruyun: Kablonun ezilmesi, çekilmesi veya kapı arasında sıkışması önlenmelidir.
- Bağlantıları yalıtın: IP65 korumasının devamı için kablo ekleri suya ve neme karşı uygun bağlantı kutusunda korunmalıdır.
- Su altında kullanmayın: IP65 koruma seviyesi sürekli suya daldırma için uygun değildir.
- EOL şemasını izleyin: Alarm ve sabotaj dirençleri panel üreticisinin bağlantı talimatına göre uygulanmalıdır.
- Montaj sonrası test yapın: Açılma algılama ve sabotaj hattı ayrı ayrı kontrol edilmelidir.
IP65 Koruma Sınıfı Ne Sağlar?
IP65 koruma sınıfındaki ilk rakam olan 6, gövdenin toz girişine karşı korumalı olduğunu belirtir. İkinci rakam olan 5 ise gövdenin farklı yönlerden gelen su püskürmelerine karşı koruma sağladığını ifade eder.
IP65, ürünün sürekli su altında kullanılabileceği anlamına gelmez. Ayrıca sensör gövdesi IP65 olsa bile kablo ekleri ve alarm tesisatı uygun şekilde korunmazsa sistemin genel dış ortam dayanımı azalır.
Teknik Bilgiler
| Ürün Adı | FDP A-R2P Sabotajlı Kablolu Manyetik Kontak |
| Marka | FDP International |
| Üretici Modeli | A-R2P |
| Site Ürün Referansı | SORAR2P |
| Ürün Tipi | Sabotaj hatlı kablolu manyetik kontak |
| Montaj Tipi | Yüzeye montaj |
| Sensör Teknolojisi | Manyetik reed kontak |
| Bağlantı | 4 tel; 2 alarm ve 2 sabotaj |
| Kablo Uzunluğu | 25 cm |
| Boyutlar | 46,5 × 9 × 12 mm |
| Gövde Malzemesi | ABS plastik |
| Renk | Beyaz |
| Koruma Sınıfı | IP65 |
| Güvenlik Seviyesi | Grade 2 |
| Standart | EN 50131-2-6 |
| Sertifikasyon | IMQ |
| Menşei | İtalya |
Neden Sabotajlı Manyetik Kontak?
- İki ayrı devre: Kapı açılma kontağı ve sabotaj hattı ayrı kablo çiftleri üzerinden izlenebilir.
- IP65 gövde: Tozlu ve su püskürmesi oluşabilecek ortamlarda daha korumalı kullanım sunar.
- IMQ sertifikası: Güvenlik sistemi uygulamaları için sertifikalı ürün yapısına sahiptir.
- Grade 2 seviyesi: Konut ve ticari güvenlik projelerinde kullanılabilir.
- Kompakt tasarım: Kapı ve pencere kasalarında az yer kaplar.
- Hazır kablo: 25 cm dört damarlı bağlantı kablosuyla sunulur.
Sık Sorulan Sorular
Bu ürün kablosuz mudur?
Hayır. Alarm paneline dört damarlı kabloyla bağlanan kablolu bir manyetik kontaktır.
Dört telin tamamı alarm kontağı için mi kullanılır?
Hayır. İki tel açılma algılama kontağı, diğer iki tel sabotaj döngüsü için kullanılır.
Ürün tek başına sabotaj alarmı verir mi?
Hayır. Sabotaj hattının uyumlu alarm paneline bağlanması ve panel üzerinde doğru biçimde programlanması gerekir.
Dış ortamda kullanılabilir mi?
IP65 gövde toza ve su püskürmelerine karşı koruma sağlar. Ancak kablo ekleri korunmalı ve ürün sürekli su altında bırakılmamalıdır.
Metal kapıda kullanılabilir mi?
Metal yüzeyler manyetik çalışma mesafesini etkileyebilir. Montajdan önce gerçek yüzey üzerinde test yapılması ve gerekirse uygun mesafe aparatı kullanılması önerilir.
Üründe dahili EOL direnci var mı?
Mevcut teknik bilgilerde dahili EOL direnci belirtilmemiştir. Gerekli dirençler alarm panelinin bağlantı şemasına göre haricen uygulanmalıdır.
Alarm panelinizle uyumlu mu?
Panelin bölge bağlantısı, sabotaj giriş yapısı, EOL direnç düzeni ve montaj yüzeyi doğru ürün seçimi açısından önemlidir. Uyumluluk konusunda emin değilseniz alarm panelinizin marka ve modeliyle birlikte teknik bilgi veya özel teklif talep edebilirsiniz.
FDP A-R2P Sabotajlı Kablolu Manyetik Kontak ürününü sepetinize ekleyebilir veya alarm sisteminiz için özel teklif alabilirsiniz.
Farklı kapı ve pencere algılama ürünleri için manyetik kontak ve alarm modülü kategorisini inceleyebilirsiniz.
