SOR701

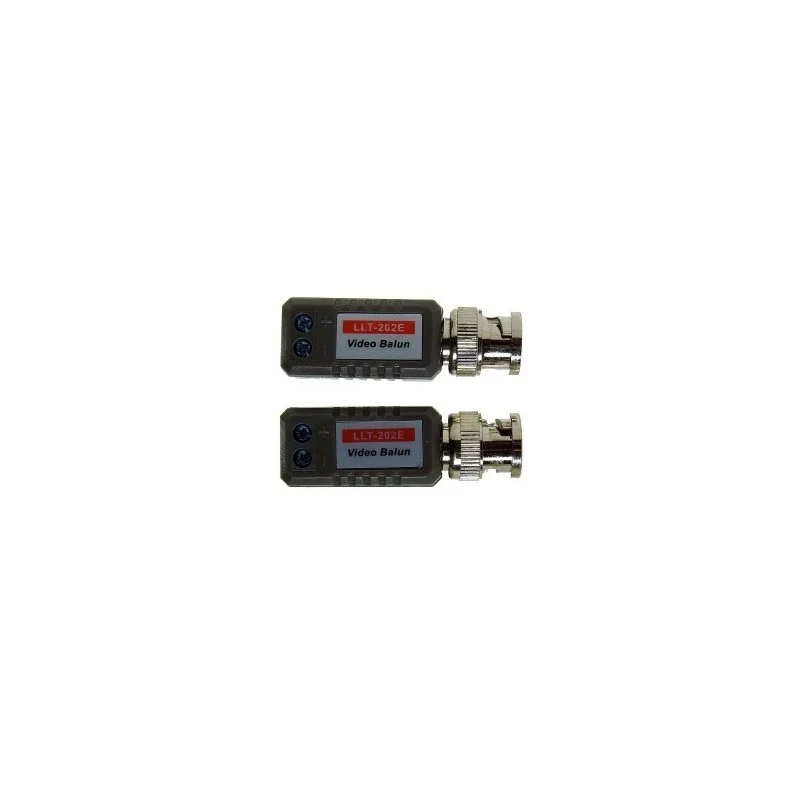

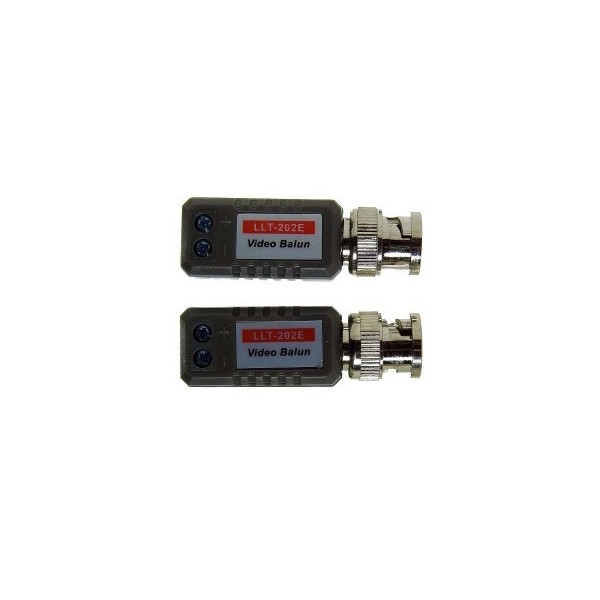

CCTV Pasif Video Balun Set
CCTV Güvenlik Kamerası Pasif Video Balun Set Alıcı-Verici. CCTV Pasif Video Balun Set – CAT5 BNC Alıcı Verici
Stokta
CCTV Pasif Video Balun Set Alıcı-Verici
Analog kamera görüntüsünü CAT5 kablo üzerinden aktarın
- CAT5 UTP kablo üzerinden tek kanallı analog CCTV video sinyali aktarımı sağlar.
- Pasif çalışma yapısı sayesinde harici adaptöre veya enerji bağlantısına ihtiyaç duymaz.
- 600 metreye kadar siyah-beyaz ve 300 metreye kadar renkli görüntü aktarımını destekler.
- Bir alıcı ve bir vericiden oluşan set kamera ile DVR arasındaki bağlantıda karşılıklı olarak kullanılır.
CCTV Pasif Video Balun Set Alıcı-Verici, analog güvenlik kamerasından alınan video sinyalini CAT5 UTP kablo üzerinden DVR kayıt cihazına taşımak için kullanılan pratik bir CCTV bağlantı aksesuarıdır. Kamera ve kayıt cihazı tarafında karşılıklı kullanılan iki video balundan oluşur.
Pasif video balun, koaksiyel kabloyla taşınan analog video sinyalinin bükümlü çift kablo üzerinden iletilebilmesini sağlar. Bu yöntem, özellikle aynı bölgede bulunan birden fazla güvenlik kamerasının görüntüsünü merkezi kayıt cihazına ulaştırırken daha düzenli bir kablolama altyapısı kurulmasına yardımcı olur.
Ürün pasif olarak çalıştığı için video aktarımı amacıyla ayrıca adaptör gerektirmez. Balunlardan biri güvenlik kamerasının BNC video çıkışına, diğeri ise DVR kayıt cihazının BNC video girişine bağlanır. İki cihaz arasındaki görüntü sinyali, CAT5 kablonun aynı bükümlü çifti üzerinden taşınır.
Siyah-beyaz analog video aktarımı
Renkli analog video aktarımı
Harici enerji veya adaptör gerektirmez
Bu Ürün Size Uygun mu?
Bu ürün; analog güvenlik kamerası görüntüsünü koaksiyel kablo yerine CAT5 UTP kablo üzerinden DVR kayıt cihazına aktarmak isteyen kullanıcılar için uygundur. Kamera ve kayıt cihazınızda uyumlu BNC video bağlantıları bulunuyorsa ev, iş yeri, mağaza, depo ve çevre güvenliği projelerinde kullanılabilir.
CCTV pasif video balun yalnızca video sinyalinin aktarılmasını sağlar. Güvenlik kamerasının elektrik ihtiyacı uygun bir kamera adaptörü veya merkezi güç kaynağı kullanılarak ayrıca karşılanmalıdır. Ürün IP kamera dönüştürücüsü, PoE adaptörü veya kablosuz görüntü aktarıcı değildir.
Öne Çıkan Özellikler
- Analog CCTV kamera görüntüsünü CAT5 UTP kablo üzerinden aktarır.
- Bir alıcı ve bir vericiden oluşan çift set şeklinde kullanılır.
- Tek kanallı video sinyali aktarımı için uygundur.
- Pasif olarak çalışır ve harici enerji kaynağı gerektirmez.
- BNC bağlantısı sayesinde kamera ve DVR cihazına pratik biçimde bağlanır.
- Uygun koşullarda siyah-beyaz görüntüyü 600 metreye kadar taşıyabilir.
- Uygun koşullarda renkli görüntüyü 300 metreye kadar taşıyabilir.
- Aktif bir alıcıyla birlikte kullanıldığında aktarım mesafesi artırılabilir.
- Koaksiyel kablo kullanımına alternatif bir bağlantı çözümü sunar.
- CAT5 kablo içerisindeki bükümlü çiftlerin ayrı kamera kanalları için kullanılmasına imkân verir.
- Kompakt yapısıyla kamera ve kayıt cihazı çevresinde az yer kaplar.
- Yeni güvenlik sistemi kurulumlarında ve mevcut sistemlerin yenilenmesinde kullanılabilir.
Kullanım Alanları
- Ev güvenlik sistemleri: Analog kamera görüntüsünün CAT5 kablo üzerinden kayıt cihazına taşınmasını sağlar.
- İş yeri ve mağazalar: Birbirine yakın birden fazla kameranın merkezi DVR cihazına bağlanmasında kullanılabilir.
- Depo ve atölyeler: Uzun kablo güzergâhlarında analog video sinyali için alternatif bağlantı çözümü sunar.
- Apartman ve site kameraları: Ortak alan kameralarının görüntülerini kayıt merkezine taşımaya yardımcı olur.
- Mevcut CAT5 altyapıları: Uygun durumlarda döşenmiş CAT5 kablonun analog CCTV görüntü aktarımı için değerlendirilmesini sağlar.
- Bakım ve yenileme: Eskiyen veya arızalanan uyumlu video balunların değiştirilmesinde kullanılabilir.
Video Balun Nasıl Çalışır?
Analog güvenlik kameralarında kullanılan BNC video bağlantısı ile CAT5 UTP kablonun elektriksel yapısı birbirinden farklıdır. Video balun, kamera tarafından gelen video sinyalinin bükümlü çift kablo üzerinden iletilebilmesine yardımcı olur. Kablonun diğer ucunda bulunan ikinci balun ise sinyali DVR kayıt cihazının BNC girişine uygun hale getirir.
Set içerisindeki iki parça karşılıklı kullanılmalıdır. Tek bir video balunla kamera ile DVR arasında eksiksiz bağlantı kurulamaz. Bir balun kamera tarafında verici, diğer balun ise kayıt cihazı tarafında alıcı görevini üstlenir.
Bağlantı Nasıl Yapılır?
- Video balunlardan birinin BNC konnektörü analog güvenlik kamerasının video çıkışına bağlanır.
- Diğer video balunun BNC konnektörü DVR kayıt cihazının ilgili kamera girişine takılır.
- CAT5 kablo içerisinden görüntü aktarımında kullanılacak bir bükümlü çift seçilir.
- Seçilen kablo çifti, kamera ve DVR tarafındaki video balunların bağlantı uçlarına aynı kutuplama düzeniyle bağlanır.
- Kameranın elektrik bağlantısı uygun adaptör veya merkezi güç kaynağı üzerinden ayrıca yapılır.
- Sistem çalıştırılarak görüntü, bağlantı sağlamlığı ve parazit durumu kontrol edilir.
Tek CAT5 Kabloyla Kaç Kamera Bağlanabilir?
Standart bir CAT5 kablo içerisinde sekiz damar, yani dört bükümlü kablo çifti bulunur. Uygun sistem ve montaj koşullarında her bükümlü çift ayrı bir analog kamera görüntüsü için kullanılabilir. Böylece tek CAT5 kablo üzerinden dört kameraya kadar video sinyali merkezi kayıt cihazına taşınabilir.
Her kamera kanalı için kamera ve DVR tarafında kullanılmak üzere ayrı bir video balun setine ihtiyaç vardır. Dört kamera görüntüsü için dört takım, yani toplam sekiz video balun kullanılması gerekir.
Not: Kameraların elektrik ihtiyacı ayrıca planlanmalıdır. Video sinyali için ayrılan bükümlü çiftlere kontrolsüz şekilde enerji uygulanmamalıdır.
Görüntü Aktarım Mesafesi
Ürün bilgilerine göre uygun kablo ve sistem koşullarında siyah-beyaz analog kamera görüntüsü 600 metreye kadar, renkli analog kamera görüntüsü ise 300 metreye kadar aktarılabilir. Pasif video balun aktif bir alıcıyla birlikte kullanıldığında desteklenen aktarım mesafesi artırılabilir.
Aktarım mesafeleri azami ürün değerleridir.
Gerçek görüntü kalitesi ve erişilebilen mesafe; kamera standardına, çözünürlüğe, CAT5 kablonun bakır oranına, kablo kesitine, ek noktalarına, bağlantı işçiliğine ve çevredeki elektromanyetik parazite göre değişebilir. Kritik veya uzun mesafeli projelerde kurulum öncesinde saha testi yapılması önerilir.
Montajda Dikkat Edilmesi Gerekenler
- Aynı bükümlü çifti kullanın: Kablonun her iki ucunda aynı renk çiftinin seçildiğinden emin olun.
- Kutuplamayı kontrol edin: Pozitif ve negatif bağlantıların iki uçta aynı düzende yapılması gerekir.
- Kablo bükümünü koruyun: Parazit riskini azaltmak için bağlantı noktasında damarları gereğinden fazla ayırmayın.
- Kaliteli kablo tercih edin: Saf bakır ve standartlara uygun CAT5 kablo daha kararlı aktarım elde edilmesine yardımcı olur.
- Kablo eklerini azaltın: Gereksiz ek ve bağlantılar sinyal kaybına veya görüntü bozulmasına neden olabilir.
- Elektrik hatlarından uzak tutun: Görüntü kablosunu yüksek gerilim ve güçlü elektrik kablolarıyla aynı güzergâhta taşımamaya çalışın.
- Dış ortamda koruyun: Video balun ve açık bağlantılar su, nem ve doğrudan hava koşullarına karşı uygun bir kutu içinde tutulmalıdır.
- Sistem uyumluluğunu kontrol edin: Kamera çözünürlüğü ve analog video standardının video balunla uyumlu olduğundan emin olun.
Pasif ve Aktif Video Balun Arasındaki Fark
Pasif video balunlar, harici enerjiye ihtiyaç duymadan kamera ile DVR arasındaki analog video sinyalini CAT5 kablo üzerinden taşır. Montaj kolaylığı ve adaptör gerektirmeyen yapısı nedeniyle kısa ve orta mesafeli standart CCTV projelerinde sıklıkla tercih edilir.
Aktif video balunlar ise elektronik sinyal yükseltme ve dengeleme özelliklerine sahip olabilir. Uzun kablo mesafelerinde veya sinyal kaybının yüksek olduğu projelerde aktif alıcı ve verici çözümleri tercih edilebilir. Kullanılacak ürün, kamera standardı ve proje mesafesine göre belirlenmelidir.
Video Balun Kullanmanın Avantajları
- Koaksiyel kablo ihtiyacını azaltmaya yardımcı olur.
- Mevcut veya yeni CAT5 kablo altyapısının değerlendirilmesini sağlar.
- Tek CAT5 kablo üzerinden birden fazla analog kamera görüntüsü taşınabilir.
- Bükümlü çift kablo yapısı çevresel parazitlerin azaltılmasına yardımcı olabilir.
- Pasif çalışma sayesinde video balun için ayrıca enerji kablosu çekilmez.
- Kompakt yapısı montaj, bakım ve ürün değişimini kolaylaştırır.
- Birbirine yakın kameraların bulunduğu projelerde daha düzenli kablolama yapılmasını sağlar.
Teknik Bilgiler
| Ürün Adı | CCTV Pasif Video Balun Set Alıcı-Verici |
| Ürün Referansı | SOR701 |
| Marka / Üretici | OEM |
| Ürün Tipi | Pasif video balun seti |
| Kanal Sayısı | 1 kanal |
| Kablo Desteği | CAT5 UTP kablo |
| Video Bağlantısı | BNC konnektör |
| Çalışma Şekli | Pasif, harici enerji gerektirmez |
| Siyah-Beyaz Aktarım | Uygun koşullarda 600 metreye kadar |
| Renkli Aktarım | Uygun koşullarda 300 metreye kadar |
| Paket İçeriği | 1 adet alıcı ve 1 adet verici |
| Kullanım Alanı | Analog CCTV kamera görüntü aktarımı |
Neden CCTV Pasif Video Balun Set?
- Enerjisiz çalışma: Video aktarımı için harici adaptör gerektirmez.
- Pratik bağlantı: Kamera ve DVR arasında kolay bağlantı kurulmasını sağlar.
- CAT5 kablo desteği: Koaksiyel kabloya alternatif bir altyapı sunar.
- Çoklu kamera avantajı: Uygun projelerde tek CAT5 kablonun farklı çiftleri ayrı kamera görüntüleri için kullanılabilir.
- Kompakt yapı: Kamera bağlantı kutusu ve DVR çevresinde az yer kaplar.
- Esnek kullanım: Yeni kurulum, bakım ve uyumlu parça değişimlerinde değerlendirilebilir.
Sık Sorulan Sorular
Video balun elektrikle mi çalışır?
Hayır. Bu ürün pasiftir ve video aktarımı için harici enerjiye ihtiyaç duymaz. Kameranın kendi elektrik bağlantısı ayrıca yapılmalıdır.
Ürün kablosuz mudur?
Hayır. Görüntü sinyali CAT5 UTP kablo üzerinden aktarılır. Ürün açıklamasında “kablosuz” ifadesi kullanılmamalıdır.
IP kamerayla kullanılabilir mi?
Bu ürün analog CCTV video sinyali aktarımı içindir. IP kamera ağ bağlantısı veya Ethernet veri aktarımı için kullanılmaz.
Tek CAT5 kabloyla dört kamera bağlanabilir mi?
Uygun montaj koşullarında kablo içerisindeki dört bükümlü çift, dört ayrı analog kamera görüntüsü için kullanılabilir. Her kamera için ayrı bir video balun seti gerekir.
600 metre boyunca renkli görüntü aktarır mı?
Hayır. Verilen ürün bilgilerine göre 600 metreye kadar olan değer siyah-beyaz görüntü içindir. Renkli görüntü için belirtilen azami mesafe 300 metredir.
Kamera sisteminizle uyumlu mu?
Kamera türü, DVR video standardı, çözünürlük, CAT5 kablo kalitesi ve aktarım mesafesi doğru video balun seçimi açısından önemlidir. Sisteminizle uyumluluk konusunda emin değilseniz teknik bilgi veya projenize özel teklif talep edebilirsiniz.
CCTV Pasif Video Balun Set Alıcı-Verici ürününü sepetinize ekleyebilir veya güvenlik kamerası projeniz için özel teklif alabilirsiniz.
Farklı kamera ve kayıt çözümleri için güvenlik kamerası kategorisini inceleyebilirsiniz.
| Kategori | Görüntü Aktarma |
| Tip | Aksesuar |
| Sertifikasyon | CE |
| Üretici Garantisi | 12 Ay |
