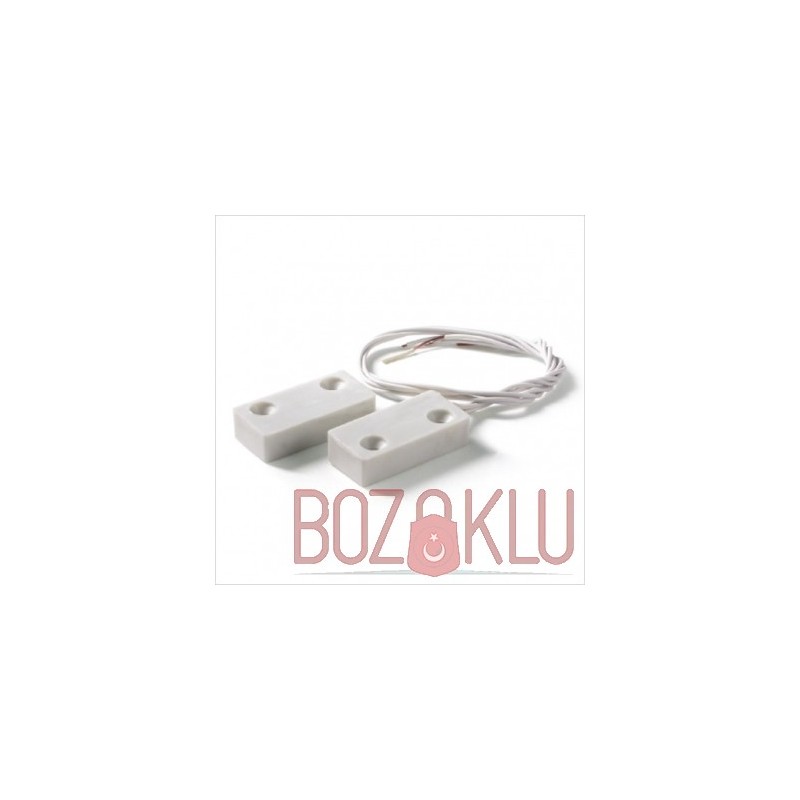

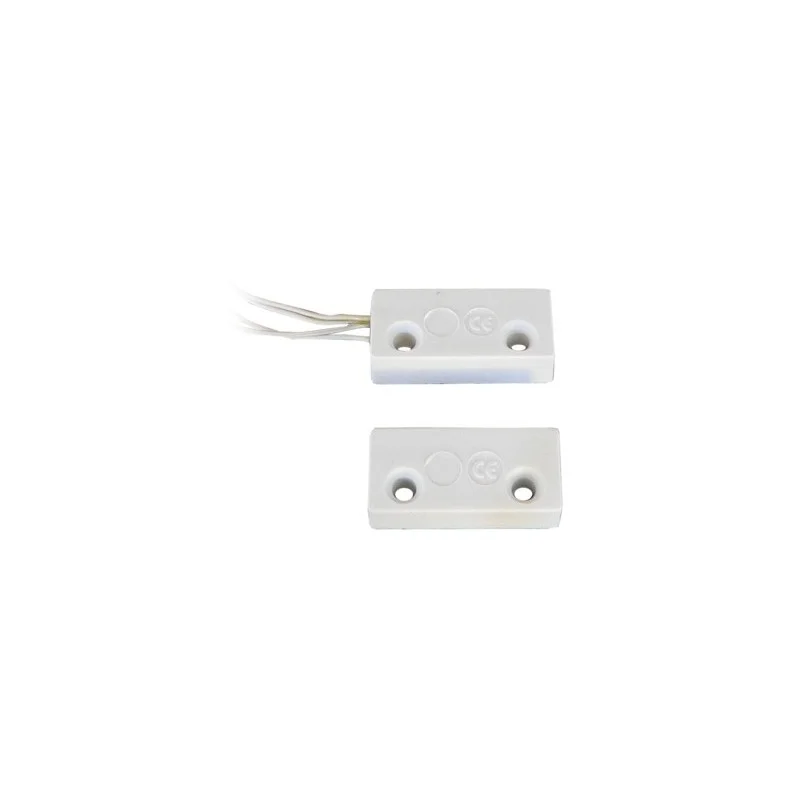

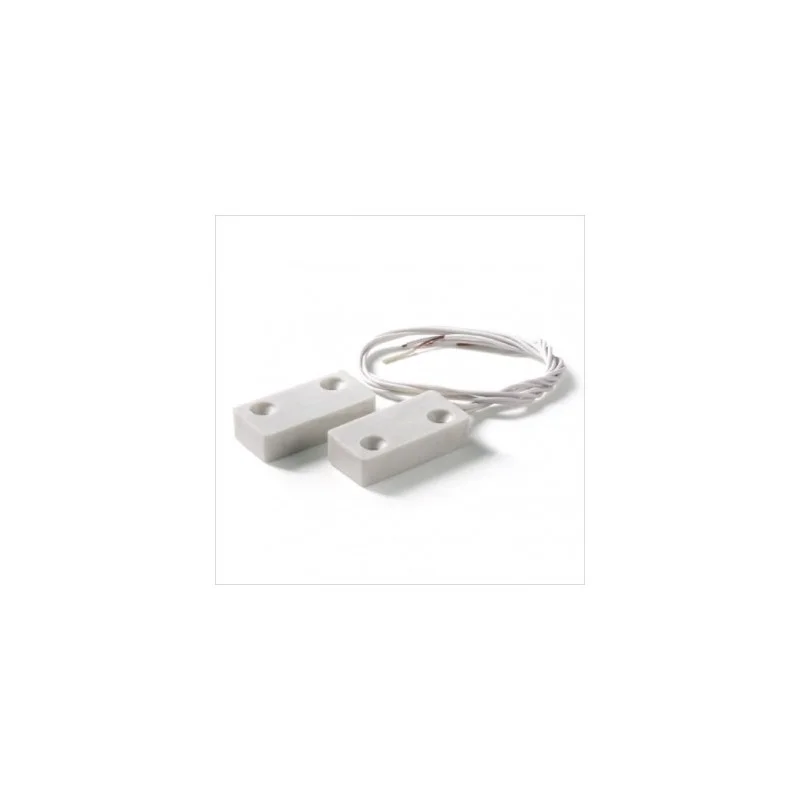

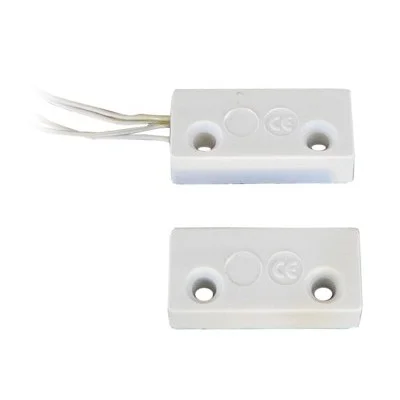

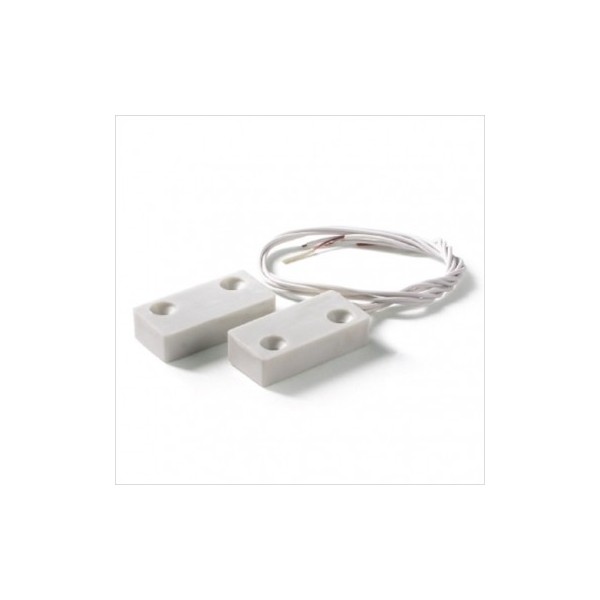

FDP A-R3P Sabotajlı Kablolu Manyetik Kontak
FDP A-R3P Sabotajlı Kablolu Manyetik Kontak, Yüzey Tip Kablolu Manyetik Kontak, Sabotaj Korumalı. Menşei: İtalya
Stokta
FDP A-R3P Sabotajlı Kablolu Manyetik Kontak
Kompakt gövdeli, dört telli kapı ve pencere sensörü
- Dört telli bağlantı ile iki tel açılma algılama, iki tel sabotaj hattı için kullanılır.
- 32 × 15 × 8 mm kompakt gövde kapı ve pencere kasalarında az yer kaplar.
- IP65 koruma sınıfı toza ve farklı yönlerden gelen su püskürmelerine karşı koruma sağlar.
- IMQ sertifikalı Grade 2 yapı profesyonel alarm sistemi kurulumlarında kullanılabilir.
FDP A-R3P Sabotajlı Kablolu Manyetik Kontak, kapı, pencere ve benzeri hareketli bölümlerin açılmasını algılamak için tasarlanmış yüzey tipi bir alarm sensörüdür. Dört telli bağlantısı sayesinde kapı-pencere açılma kontağının yanında ayrı bir sabotaj hattı da sunar.
Ürün, manyetik reed sensör içeren kablolu bölüm ile mıknatıs karşılığından oluşur. Kapı veya pencere açıldığında mıknatıs sensörden uzaklaşır ve alarm kontağının elektriksel durumu değişir. Alarm paneli bu değişikliği bölge ihlali olarak değerlendirebilir.
Kablo içerisindeki diğer iki iletken sabotaj devresinde kullanılır. Bu hat, sensör kablosuna yönelik kesme veya devre dışı bırakma girişimlerinin uygun alarm paneli tarafından izlenmesine yardımcı olur.
İki alarm ve iki sabotaj bağlantısı
Kompakt ABS plastik gövde
Toza ve su püskürmelerine karşı koruma
Bu Ürün Size Uygun mu?
Bu ürün; kapı veya pencere açılmasını kablolu alarm paneli üzerinden izlemek ve sensör hattına müdahale edilmesi durumunda ayrı sabotaj bilgisi almak isteyen kullanıcılar için uygundur.
A-R3P, önceki A-R2P modeline göre daha kısa fakat daha geniş bir gövde yapısına sahiptir. Montaj alanı yaklaşık 32 × 15 mm ölçülerindeki sensör gövdesine uygunsa konut, mağaza, ofis, depo ve tesis güvenliği uygulamalarında kullanılabilir.
Bağlantı uyumluluğu
Ürün dört tellidir ancak tek başına alarm veya sabotaj uyarısı üretmez. Alarm ve sabotaj kablo çiftlerinin uyumlu alarm paneline doğru şekilde bağlanması ve panelin buna göre programlanması gerekir.
Öne Çıkan Özellikler
- Kapı ve pencere açılmasını algılayan kablolu manyetik kontaktır.
- Yüzeye montaj için tasarlanmıştır.
- Manyetik reed kontak teknolojisi kullanır.
- Dört damarlı hazır bağlantı kablosuna sahiptir.
- İki damar alarm kontağı için kullanılır.
- İki damar sabotaj hattı için kullanılır.
- Kablo uzunluğu 25 cm’dir.
- 32 × 15 × 8 mm kompakt ölçülere sahiptir.
- Beyaz ABS plastik gövdelidir.
- Mıknatıs karşılığı ürünle birlikte sunulur.
- IP65 koruma sınıfına sahiptir.
- Toz girişine karşı korumalıdır.
- Su püskürmelerine karşı gövde koruması sunar.
- IMQ sertifikalıdır.
- EN 50131-2-6 standardındaki ürün ailesinde yer alır.
- Grade 2 güvenlik seviyesi için tasarlanmıştır.
- Çevre sınıfı IV uygulamalarında kullanılabilir.
- İtalya menşeli güvenlik sistemi bileşenidir.
Kullanım Alanları
- Giriş kapıları: Kapının açılmasını alarm sistemine bildirmek için kullanılabilir.
- Pencereler: Açılabilir pencere kanatlarının durumunu izlemeye yardımcı olur.
- Balkon ve teras kapıları: Konutların dış erişim noktalarında çevresel koruma sağlar.
- Mağaza ve ofisler: Mesai dışında kapı ve pencerelerin açılmasını algılamak için kullanılabilir.
- Depo ve tesisler: Giriş noktalarının açılmasını ve sensör hattına müdahaleyi izlemeye yardımcı olur.
- Ekipman kabinleri: Uygun montaj koşullarında korunan dolap veya kabinlerin açılmasını algılayabilir.
- Otomasyon uygulamaları: Uyumlu kontrol girişlerine açık-kapalı durum bilgisi sağlayabilir.
Sabotaj Korumalı Manyetik Kontak Nasıl Çalışır?
Ürünün alarm kontağına bağlı iki iletkeni, mıknatısın sensöre yakın veya uzak olmasına göre elektriksel durum değiştirir. Kapı ya da pencere açıldığında mıknatıs uzaklaşır ve alarm paneli bölgedeki değişikliği algılar.
Diğer iki iletken sabotaj döngüsü için ayrılmıştır. Bu kablo çiftinin kesilmesi veya bağlantısının bozulması, uygun şekilde yapılandırılmış bir alarm paneli tarafından sabotaj durumu olarak algılanabilir.
Alarm panelinde EOL veya 2EOL direnç bağlantısı kullanılıyorsa dirençlerin yeri ve değeri panel üreticisinin bağlantı şemasına göre belirlenmelidir. Üründe dahili EOL direnci bulunduğu varsayılmamalıdır.
Montaj Nasıl Yapılır?
- Alarm panelinin şebeke ve akü enerjisi güvenli biçimde kapatılır.
- Kablolu reed sensör bölümü kapı veya pencerenin sabit kasasına yerleştirilir.
- Mıknatıs karşılığı hareketli kapı ya da pencere kanadına konumlandırılır.
- Kapalı konumda sensör ve mıknatıs birbirine paralel olacak şekilde hizalanır.
- Parçalar montaj yüzeyine uygun bağlantı elemanlarıyla sabitlenir.
- Alarm kontağına ait iki kablo panelin ilgili bölge girişine bağlanır.
- Sabotaj çiftine ait iki kablo panelin tamper devresine bağlanır.
- Gerekli EOL dirençleri alarm panelinin bağlantı şemasına göre eklenir.
- Kapı açılma, kapanma ve sabotaj hattı kesilme testleri ayrı ayrı uygulanır.
Montajda Dikkat Edilmesi Gerekenler
- Kablolu bölümü kasaya takın: Reed sensör sabit yüzeye, mıknatıs hareketli kanada monte edilmelidir.
- Paralel hizalama yapın: İki parça kapalı konumda aynı hizada olmalıdır.
- Kablo çiftlerini doğrulayın: Alarm ve sabotaj iletkenleri ölçülmeden veya şemadan kontrol edilmeden bağlanmamalıdır.
- Metal yüzeylerde test yapın: Ferromanyetik malzemeler mıknatısın çalışma mesafesini etkileyebilir.
- Kabloyu mekanik etkilerden koruyun: Kablo ezilmemeli, gerilmemeli veya kapı arasında sıkışmamalıdır.
- Bağlantıları yalıtın: Kablo ekleri su ve neme karşı uygun bağlantı kutusu içerisinde korunmalıdır.
- Su altında kullanmayın: IP65 koruma seviyesi sürekli suya daldırma anlamına gelmez.
- Panel şemasına uyun: Sabotaj ve EOL bağlantıları panel üreticisinin talimatlarına göre yapılmalıdır.
- Kurulum sonrası test edin: Alarm ve sabotaj devrelerinin panelde ayrı ayrı algılandığı doğrulanmalıdır.
IP65 Koruma Sınıfı Ne Anlama Gelir?
IP65 sınıfındaki ilk rakam olan 6, sensör gövdesinin toz girişine karşı korumalı olduğunu belirtir. İkinci rakam olan 5 ise farklı yönlerden gelen su püskürmelerine karşı koruma ifade eder.
Bu koruma seviyesi ürünün sürekli su altında kullanılabileceği anlamına gelmez. Ayrıca gövdenin IP65 olması kablo eklerinin de otomatik olarak aynı korumaya sahip olduğu anlamına gelmediğinden, bağlantılar uygun buat ve yalıtım elemanlarıyla korunmalıdır.
A-R3P ile A-R2P Arasındaki Fark
- A-R3P gövde ölçüsü: 32 × 15 × 8 mm
- A-R2P gövde ölçüsü: Yaklaşık 46,5 × 9 × 12 mm
- Ortak özellikler: Dört tel, ayrı sabotaj hattı, 25 cm kablo, ABS gövde ve IP65 koruma.
A-R3P daha kısa ve daha geniş bir gövdeye sahiptir. Ürün seçimi yapılırken kapı veya pencere üzerindeki montaj alanının şekli ve sensör-mıknatıs hizası dikkate alınmalıdır.
Teknik Bilgiler
| Ürün Adı | FDP A-R3P Sabotajlı Kablolu Manyetik Kontak |
| Marka | FDP International |
| Üretici Modeli | A-R3P |
| Site Ürün Referansı | SORAR3P |
| Ürün Tipi | Sabotaj hatlı kablolu manyetik kontak |
| Montaj Tipi | Yüzeye montaj |
| Sensör Teknolojisi | Manyetik reed kontak |
| Bağlantı | 4 tel; 2 alarm ve 2 sabotaj |
| Kablo Uzunluğu | 25 cm |
| Boyutlar | 32 × 15 × 8 mm |
| Gövde Malzemesi | ABS plastik |
| Renk | Beyaz |
| Koruma Sınıfı | IP65 |
| Çalışma Sıcaklığı | Yaklaşık -25°C ile +60°C |
| Çevre Sınıfı | Sınıf IV |
| Güvenlik Seviyesi | Grade 2 |
| Standart | EN 50131-2-6 |
| Sertifikasyon | IMQ ve CE |
| Üretici Garantisi | 24 ay |
| Menşei | İtalya / Avrupa |
Neden FDP A-R3P?
- Sabotaj denetimi: Ayrı kablo çifti sensör hattına müdahalenin izlenmesini sağlar.
- Kompakt gövde: 32 × 15 × 8 mm ölçüleriyle sınırlı montaj alanlarına uyum sağlar.
- IP65 koruma: Toza ve su püskürmelerine karşı dayanımlı gövde sunar.
- Sertifikalı yapı: IMQ, CE ve EN 50131-2-6 bilgileriyle profesyonel güvenlik uygulamalarına uygundur.
- Hazır kablo: 25 cm uzunluğunda dört damarlı bağlantı kablosuyla sunulur.
- Yüzey montajı: Sensör için kapı veya pencere profilinde gömme yuva açılmasını gerektirmez.
Sık Sorulan Sorular
Ürün kablosuz mudur?
Hayır. Dört damarlı kabloyla alarm paneline bağlanan kablolu bir manyetik kontaktır.
Dört kablonun görevi nedir?
İki kablo kapı veya pencerenin açılmasını algılayan alarm kontağı, diğer iki kablo sabotaj hattı için kullanılır.
Üründe vidalı terminal var mı?
A-R3P ürün kayıtlarında 25 cm uzunluğunda dört telli hazır kablo bulunur. Vidalı terminal bilgisi doğrulanmamıştır.
Dış ortamda kullanılabilir mi?
IP65 gövde toza ve su püskürmelerine karşı koruma sağlar. Kablo ekleri ayrıca korunmalı ve ürün su altında kullanılmamalıdır.
Üründe dahili EOL direnci var mı?
Dahili EOL direnci belirtilmemiştir. Gerekli dirençler alarm panelinin şemasına göre haricen uygulanmalıdır.
Tek başına alarm verir mi?
Hayır. Ürünün açılma ve sabotaj devrelerinin uyumlu bir alarm paneline bağlanması gerekir.
Montaj alanınız için doğru model mi?
Kapı veya pencere üzerindeki montaj alanı, yüzey malzemesi, alarm panelinin sabotaj girişi ve EOL bağlantısı doğru ürün seçiminde önemlidir. Emin değilseniz panel modeliniz ve montaj alanı ölçüleriyle birlikte teknik bilgi talep edebilirsiniz.
